Создание остеоинтеграционных оксидных покрытий на чрескостных титановых фиксаторах паротермическим

оксидированием

Чрескостные остеофиксаторы из титана представляют костные имплантаты временного функционирования, подлежащие удалению из организма по истечении требуемого периода лечения. Они используются в аппаратах внешнего управляемого остеосинтеза для фиксации костных отломков при переломах конечностей, исправления врожденных и приобретенных деформаций костных сегментов опорно-двигательного аппарата. В процессе приживления остеофиксаторов должно создаваться прочное соединение их поверхности с окружающей костной тканью и обеспечиваться неподвижность в кости при биомеханических нагрузках, что достигается за счет использования биопокрытия. При этом глубина остеоинтеграции покрытия должна быть ограниченной во избежание травмирования костной ткани при последующем удалении остеофиксаторов. В связи с этим целью работы являлось создание биосовместимого покрытия на остеофиксаторах, обеспечивающего ограниченную глубину остеоинтеграции, достаточную для прочного закрепления фиксаторов в кости и снижающую травматизацию ткани при их удалении.

Методика. Образцы изготовлялись из биоинертного титана ВТ1-0, ВТ1-00 и титанового сплава ВТ-16 в виде прямоугольных пластин толщиной 1 мм, площадью рабочей поверхности 200 мм². Опытными чрескостными металлофиксаторами являлись резьбовые стержни для остеосинтеза диаметром 6 мм и длиной 60 мм, выполненные путем токарной обработки из титана.

Перед термическим оксидированием поверхность образцов-свидетелей и остеофиксаторов подвергалась подготовке путем ультразвукового обезжиривания в моющем растворе, промывки и сушки, а также обдувки струей порошкового корунда Al₂O₃. Благодаря этому обеспечивалась высокая степень очистки поверхности с созданием в поверхностном слое пластических микродеформаций и внутренних напряжений, усиливающих окисление металла.

Последующее формирование оксидных покрытий на титановых образцах, а также фиксаторах проводилось с использованием способа паротермического оксидирования, который осуществлялся в камерной электропечи экспериментальной нагревательной установки при различных режимах, включающих температуру нагрева 500 и 550⁰С в атмосфере перегретого водяного пара, а также продолжительность оксидирования 1,5-2 ч при каждой температуре (рис. 1). При этом давление пара в рабочем объеме печи поддерживалось на уровне 1,2-1,3 атм.

Рис. 1. Схема установки паротермического оксидирования:

ПК – печь камерная, ПГ – парогенератор, БПУ – блок питания и управления параметрами обработки

Выбранный температурный режим оксидирования позволял избежать образования в поверхностном слое образцов и имплантатов хрупких металлонитридных соединений, активно возникающих при температурах свыше 600⁰С. Продолжительность оксидирования обеспечивала получение толщины оксидного покрытия не менее 12 мкм для создания его необходимой структурной плотности и прочности.

Исследование функциональных свойств и остеоинтеграционной способности сформированных покрытий включало определение фазового состава, толщины, уровня морфологической гетерогенности, адгезионной прочности и глубины открытых пор оксидного слоя.

Результаты. Поставленная цель достигалась путем оксидирования пескоструйно обработанных шероховатых титановых образцов и остеофиксаторов в паровой среде при повышенной температуре равной 500-550⁰С в течение 1,5-2 ч. Перед оксидированием предварительно из рабочего объема печи удалялся воздух подачей в него под давлением 3-4 атм перегретого пара, процесс оксидирования осуществлялся в среде перегретого чистого пара, подаваемого в рабочий объем под давлением 1,2-1,3 атм, оксидированные образцы и остеофиксаторы сначала охлаждались в печи до температуры 250-300⁰С, затем на воздухе до температуры 20-30⁰С.

Указанные условия паротермического оксидирования приводили к созданию в покрытии больших внутренних напряжений, превышающих предел его прочности, вследствие чего происходило микрорастрескивание и образование шероховатой структуры покрытия, а также открытых пор размером 12-16 мкм, обеспечивающих необходимые условия для интеграции остеофиксаторов, их закрепления в биоткани и надежного функционирования (рис. 2). Сформированное покрытие состояло преимущественно из диоксида титана TiO₂ с включением небольшого количества других оксидных фаз титана – TiO, Ti₂O₃, Ti₃O₅, имело толщину 40-50 мкм, адгезию 40 МПа и суммарную поверхностную пористость 30% (рис. 3). Глубина интеграции костной ткани в поры такого покрытия составляет 25-30 мкм, что не вызывает существенного травмирования костных структур при удалении остеофиксаторов.

Рис. 2. Структура поверхностно-пористого оксидного покрытия, полученного паротермическим оксидированием пескоструйно обработанного титанового образца (х300)

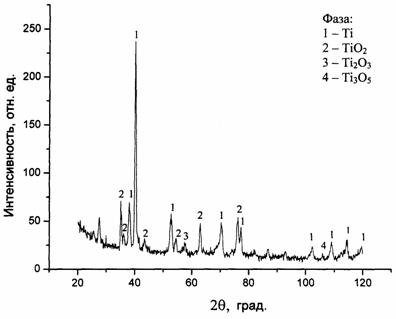

Рис. 3. Дифрактограмма оксидного покрытия титанового образца,

полученного паротермическим оксидированием при t = 550⁰С и τ = 2 ч

Сравнительная оценка функциональных характеристик оксидных покрытий опытных остеофиксаторов и образцов-свидетелей, выполненных из титана ВТ1-0, ВТ1-00 и титанового сплава ВТ-16, показала незначительное отличие в значениях показателей фазово-структурного состояния, толщины и адгезии получаемых поверхностных оксидов.

Таким образом, разработанная технология высокотемпературной обработки чрескостных титановых остеофиксаторов в парогазовой среде позволяет создать оксидное покрытие с высоким уровнем биомеханической совместимости, обусловленным однородным фазовым составом, значительной шероховатостью поверхности, ее структурной гетерогенностью и наличием открытой пористости [1-3]. За счет данных функциональных показателей, покрытие титановых фиксаторов обладает биоинертностью в жидких средах организма, а также способностью к адаптации в костной ткани при прочном ее срастании с поверхностью покрытия. Присутствие в титанооксидном слое открытых пор размером 12-16 мкм, глубиной 25-30 мкм обеспечивает проникновение костных структур на заданное расстояние от поверхности покрытия, ограничивая уровень остеоинтеграции и снижая травмирование тканей при последующем удалении фиксаторов из организма.
