Автоматизированное конструирование плечевой женской одежды на индивидуальную фигуру

Жаунгарова А.А.

Алматинский технологический университет

Разработка новых методик конструирования может осуществляться только при использовании новых инструментов измерения размерных признаков и ее правильное использование в методике конструирования/1/.

Предлагаемый в настоящей работе метод автоматизированного конструирования одежды на индивидуальную фигуру основан на эвристическом методе конструирования с использованием Единой методики конструирования одежды (ЕМКО ЦОТШЛ) и предусматривает дополнительную корректировку параметров в процессе расчета и построения конструкций одежды. Метод используется при расчете и построении конструкции на индивидуальную фигуру в среде Auto CAD.

Перечень всех размерных признаков индивидуальной фигуры, необходимых для автоматизированного расчета конструкций, приведен в таблице 1.

Таблица 1 – Перечень размерных признаков, характеризующих индивидуальную фигуру

Условное обозначение	Размерный признак	Величина измерения,см
Р	Рост	164,0
Сш	Полуобхват шеи	18,3
СгI	Полуобхват груди первый	45,7
СгII	Полуобхват груди второй	50,2
СгШ	Полуобхват груди третий	48,0
Ст	Полуобхват талии	37,0
Сб	Полуобхват бедер	50,0
Шг	Ширина груди	17,2
Цг	Расстояние между сосковыми точками	10,1
ДтсII	Расстояние от линии талии сзади до высшей точки проектируемого плечевого шва у основания шеи	43,0
ДтпII	Расстояние от высшей точки проектируемого плечевого шва у основания шеи до талии спереди	44,7
ВгII	Высота груди	27,0
ВгIV	Расстояние от линии основания грудной железы до сосковой точки	10,0
ВпрзII	Расстояние от высшей точки проектируемого плечевого шва у основания шеи до уровня задних углов подмышечных впадин	21,4
Шс	Ширина спины	18,2
Шп	Ширина плечевого ската	13,3
Дрзап	Длина руки до линии обхвата запястья	55,6
Оп	Обхват плеча	29,7
Озап	Обхват запястья	16,3
Нп	Наклон плеча	5,0
Ди	Длина изделия (по модели)	100

Размерные признаки выбирались в процессе разработки алгоритмов расчета и построения плечевой женской одежды на индивидуальную фигуру и уточнялись в процессе опытной эксплуатации САПР в среде Auto CAD в Алматинском технологическом университете и Республиканском центре моды «Макпал».

Указанный перечень представляет собой синтез наиболее доступных для ручного измерения и достаточных для описания фигуры антропометрических размерных признаков по ЕМКО ЦОТШЛ, ОСТ 17-326-81 и собственных разработок автора (устройство «Наклономер» патент №14857 РК).

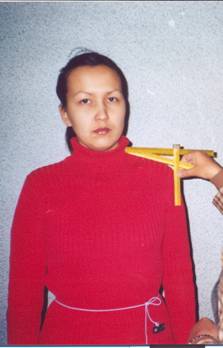

Размерный признак наклон плеча (высота наклона плеча – расстояние от горизонтали, проходящей на уровне основания шеи до верхней плечевой точки) измеряемый при использовании нового устройства, позволяет быстро и достаточно точно получать исчерпывающую информацию (баланс) об индивидуальных особенностях телосложения человека (Рис.1) /2/.

При всей элементарности антропометрического метода простота его техники только кажущаяся. Казалось бы, нет ничего проще, чем произвести линейные измерения при помощи устройства. Но для получения достоверных данных необходима точность фиксации каждой точки.

Антропометрическое обследование начинают с разметки на поверхности тела измеряемого двух точек (являющихся исходными для ряда измерений): основания шеи, плечевой. При снятии измерений наклона плеча с фигуры и для более точного определения расположения плечевого шва (типового его положения) рекомендуется дополнительно использовать наплечник ЦОТШЛ. После установления наплечника проводить измерения.

Предложенное изобретение позволяет строить отрезки, совпадающие по направлению с гипотенузой прямоугольного треугольника – линии плечевых срезов полочки и спинки базовой конструкции чертежа на конкретную фигуру и обеспечить соблюдение бокового баланса.

Анализ данных обмера женских фигур, результаты проведенных исследований и расчетов базовых конструкций (БК), проведенных опытным путем, позволили определить интервалы значений высоты Нп, используя которые можно получать конструкции удовлетворительного качества для 80 % индивидуальных фигур.

Это достигается путем измерения конкретной фигуры и применения основного алгоритма расчета базовых конструкций на типовые фигуры с дополнительной его корректировкой /3/. В зависимости от величины Нп индивидуальные фигуры были классифицированы по трем типам – А, В, С (табл. 2).

Рисунок 1 – Определение наклона плеча.

Таблица 2 – Классификация индивидуальных фигур в зависимости от наклона плеч

Характеристика фигуры	Величина Нп, см	Тип фигуры
Высокоплечие	2,2 – 5,0	А
Нормальные	5,5 – 6,5	В
Низкоплечие	6,5 – 8,5	С

Для более точного расчета раствора нагрудной вытачки в конструкции на индивидуальную фигуру в отличие от ЕМКО ЦОТШЛ введено измерение высота груди IV (Вг IV).

Для всех типов фигур А, В, С базовая конструкция рассчитывается по специальному алгоритму с применением устройства (ноу-хау) для измерения высоты груди IV, в котором в зависимости от выпуклости груди и наклона плеч формируется массив корректировок, с учетом которых строиться алгоритм расчета БК на индивидуальные фигуры.

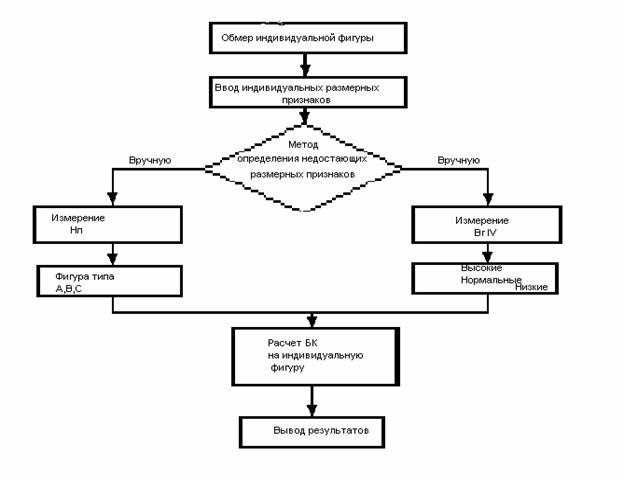

Схема алгоритма расчета данных для построения БК на индивидуальную фигуру приведена на рисунке 2.

Рисунок 2 – Алгоритм расчета данных для построения базовой конструкции одежды на индивидуальную фигуру.

Практическая проверка предлагаемого метода автоматизированного конструирования одежды на индивидуальную фигуру показала удовлетворительное качество конструкций одежды для индивидуальных фигур всех типов, полученных в среде Auto CAD.

Список литературы

1. Лазарев В.А., Поспелова О.В. Система проектирования одежды ЛЕКО – М. : ВИЛАР, 2000 – 113 с;

2. Жаунгарова А.А. Роль спецприспособлений в проектировании одежды // Тез. докл. VI Международная научно – практическая конференция. - Алматы, Изд. АТУ, 2005. – С. 198 – 199;

3. Родионова О.Л., Минкевич В.С. Автоматизация конструирования одежды на индивидуальную фигуру. // Швейная промышленность. – 1996 № 5 – С. 35 – 37.
