Устройство для исследования динамических

характеристик плавучих объектов

Проблема освоения морских ресурсов шельфовой зоны Украины может быть успешно решена только при широком использовании океанотехнических систем. В настоящее время создание таких систем относится к наиболее приоритетным задачам судостроения, так как они являются основным средством освоения нефтегазового потенциала шельфа. Океанотехнические установки для освоения шельфа представляют собой чрезвычайно сложные, дорогостоящие и опасные для человеческой жизни и экологии окружающей среды системы. Это связано, с одной стороны, с особенностями их эксплуатации, с другой стороны, опыт проектирования таких систем недостаточен для решения многих проблем, связанных с воздействиями на них морской среды. Поэтому для каждого нового проекта создается физическая модель, которую необходимо испытывать на волнении для определения параметров перемещений при различных видах качки с целью представления обоснованных рекомендаций для повышения стабильности создаваемого нового проекта. Для проведения таких работ в СевНТУ для опытового бассейна была разработана инерциальная навигационная система на основе ИМС ADXRS150, которая состоит из двух акселерометров и одного гироскопического датчика.

Для определения углов крена и дифферента, а также ускорения по трем осям X, Y, Z была произведена калибровка прибора с помощью математического маятника радиусом 11,5 см.

В ходе испытаний с прибора, подключенного к COM-порту компьютера при помощи специально разработанного программного обеспечения, были сняты цифровые коды, которые пересчитывались в физические величины. Результаты пересчетов представлены в виде графиков на рисунках 1 – 5. По оси абсцисс показаны цифровые коды: для определения углов показаны текущие значения кода, для определения ускорений – амплитуда кода при амплитудном положительном значении угла. По осям ординат – углы и значения, полученные по законам математического маятника с точностью аппроксимации R².

Рисунок 1 – Зависимость угла крена (Θ) от значения машинного кода N

Рисунок 2 – Зависимость угла дифферента (Ψ) от значения машинного кода N

Рисунок 3 – Зависимость амплитуды ускорения по оси X

от значения амплитуды кода N

Рисунок 4 – Зависимость амплитуды ускорения по оси Y

от значения амплитуды кода N

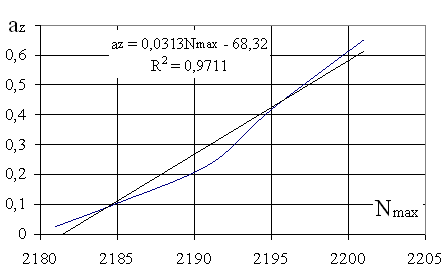

Рисунок 5 – Зависимость амплитуды ускорения по оси Z

от значения амплитуды кода N

Вывод

Созданная система отслеживания поведения модели на волнении позволяет производить исследования различных морских сооружений при различных видах волнения и различном угле набегания волновых возмущений. С ее помощью можно определить координаты в пространстве, скорость и ускорение экспериментальной модели.
