Изучение закономерностей изменения поля скоростей потока на бесплотинных водозаборах при наличии донных порогов

Бесплотинные водозаборы, несмотря на все еще широкое распространение, имеют ряд существенных недостатков, ухудшающих эксплуатационные условия их работы [3].

Для улучшения работы бесплотинных водозаборов нами рекомендуется устраивать на таких водозаборах донные, выдвинутые в руслах реки пороги. Применение таких порогов на бесплотинных водозаборах приводит к изменению структуры потока основного русла, вызывая образование поперечных течений, направленных в противоположную от водозабора сторону, тем самым предотвращает попадание донных и взвешенных наносов в боковой отвод [3].

В этой связи, изучение гидравлического и наносного режимов, взаимосвязанных с образованием поперечных течений, является необходимой закономерностью и, по всей вероятности, это исследование должно сводиться к изучению поля скоростей.

Вопросы, связанные с формированием поля скоростей, имеют весьма важное значение в деле раскрытия механизма движения потока перед, около и после сооружения. Поле скоростей определяет основные условия транспортирование наносов, завлечения их в водоприемник, а также взаимодействия потока на русло и само сооружение.

С целью изучения закономерностей поля скоростей по длине и ширине потока не бесплотинных водозаборах при наличии донных порогов, выдвинутых в русло, были проведены специальные лабораторные исследования на экспериментальной установке, которая представляет собой гидравлический прямоугольный лоток длиной 8 м, шириной 0,6 м и высотой 0,4 м, изготовленный из металлического каркаса с забетонированным дном и вставными остекленными стенками. На дно лотка в продольном и поперечным направлениях нанесена координатная сетка.

Замеры свободной поверхности потока и глубины воды по створам потока и вертикалям в зоне влияния сооружения проводились с помощью нивелира НВ – I и мерной иглы, используемой в качестве рейки. Положение донных и поверхностных линий токов фиксировалось шелковой нитью.

Измерение скоростей течения потока по тем же створам и вертикалям на них производилось с помощью шаровой трубки диаметром 6 мм и 3-ствольного цилиндрического насадка диаметром 6 мм.

Измерение расходов воды в лотке производилось при помощи оттарированных

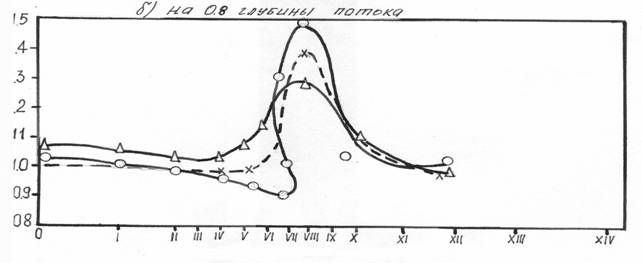

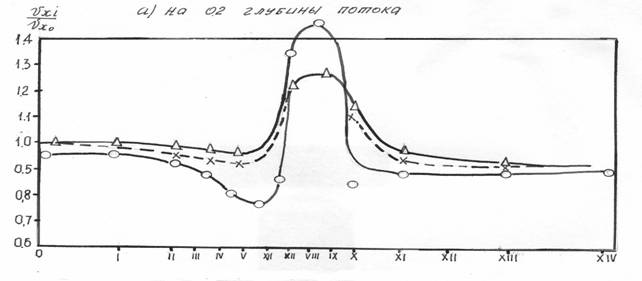

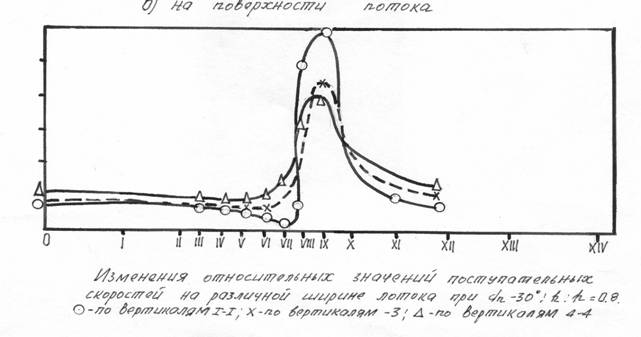

Рассмотрим поле скоростей, полученное в результате обработки произведенных измерений. Эпюры продольных поступательних скоростей, построенные по рани указанным створам и вертикалям, свидетельствуют о том, что изменение скоростей оказывается на расстоянии (12 ÷ 15) h вверх от места установки порогов и примерно на таком же расстоянии вниз по течению. Наиболее интенсивное изменение поступательной скорости происходит на расстоянии (5 ÷ 6) h в верхнем бьефе и (6 ÷10) h в нижнем бьефе (h - высота донного порога). Эти изменения происходят по планово – изменяющимся функциям как по длине, так и по ширине русла, с наиболее выраженной интенсивностью непосредственно у сооружения ( рис 1).

Характер распределения скорости по глубине потока, по всем створам и вертикалям, исключая зону отрывных течений, практически остается постоянным и достаточно убедительно подтверждается лабораторными данными.

Устройство донных порогов, выдвинутых в русло, оказывает тормозящее действие на поступательные скорости в верхнем бьефе по ширине потока примерно равной ширине стеснения русла сооружением. Это тормозящее воздействие наиболее интенсивно сказывается в донных и придонных слоях, обладающих наименьшей инерционной способностью.

Часть потока, находящаяся на ширине между сооружением и противоположным берегом от водоприемника, по мере приближения к стесненному сооружением сечению приобретает увеличение поступательных скоростей, что объясняется увеличением уклона свободной поверхности, а следовательно, уменьшением глубины и, возможно критическим состоянием потока. После прохождения стесненного значения поток переходит в спокойное состояние, и вследствие отбора части расхода в водоприемник, происходит некоторое уменьшение абсолютного значения поступательных скоростей по всей ширине потока.

Как ранее нами отмечалось, при устройстве на бесплотинных водозаборах донных, выдвинутых в русло ранее, косорасположенных порогов образуется перенос свободной поверхности потока [2]. Вследствие образования уклона свободной поверхности в сторону, противоположную от водоприемника, в верхнем бьефе возникают поперечные скорости с тем же, что и уклоны свободной поверхности направлением. Абсолютные значения скоростей по мере приближения к сжатому сечению также увеличиваются. Величина их в донных и придонных слоях значительно больше величины поверхностных.

Максимальное увеличение относительных значений поперечных скоростей к продольным скоростям на той же глубине может доходит до 10 ÷ 15% от них.
