Борьба с грубостебельной сорной и кустарниковой растительностью

В Республике Беларусь одним из возможных направлений улучшения лугов и пастбищ является борьба с кустарниковой и грубостебельной сорной растительностью. Для решения этой проблемы наиболее применимыми являются бильные косилки-измельчители, данные машины позволяют использовать их для скашивания и измельчения растительности с обочин дорог и полос отчуждения, измельчения пожнивных остатков кукурузы и других грубостебельных культур. Косилки-измельчители позволяют скашивать и одновременно измельчать скошенную массу, которую в свою очередь грузят в рядом идущее транспортное средство, либо оставляют на поверхности в качестве удобрения. Длина измельченных частиц может колебаться от 1 до 20 см. В процессе измельчения происходит также расплющение частиц в продольном направлении. Косилки используют для скашивания и измельчения трав и других культур, намеченных к закладке силоса или непосредственному скашиванию; их используют также при закладке сенажа и приготовлении травяной муки[1]. Рассматриваемый вид косилок позволяет убирать растительность различной густоты и диаметра, включая пожнивные остатки кукурузы и мелкий кустарник с толщиной стебля до 2 см.

Режущий аппарат этих косилок бесподпорного резания представляет собой низко располо­женный горизонтальный вал с шарнирно закрепленными ножами. Аппарат сверху закрыт кожухом. Кинематика таких режущих аппаратов создает условия для измельчения всех срезаемых растений.

Существует несколько способов крепления ножей на валу: жесткое шарнирное с возможно­стью поворота режущей кромки относительно оси параллельной оси вала и шарнирное с возможно­стью поворота режущей кромки относительно двух взаимно перпендикулярных осей. Бильные косилки могут работать при любом направлении вращения ротора, однако при встречном - качество окашивания лучше. Конструкция этих косилок позволяет мульчировать скошенную массу без уборки ее с поверхности. Современные косилки, применяемые для окашивания грубостебельной растительности, отличаются по назначению, типам режущих аппаратов, принципу действия, конструкциям базовых машин, способам навески ра­бочих органов и т.п.

Рассмотрим некоторые машины, предназначенные для скашивания и измельчения грубостебельной сорной и кустарниковой растительности.

Косилка-измельчитель для пастбищ КИ-3 (рис.1). Изготавливается на РУП «Экспериментальный завод БелНИИМСХ». Предназначена для измельчения на пастбищах сорной растительности, однолетних побегов кустарников, мелких кочек, разравнивания кротовин, разбрасывания экскрементов животных.

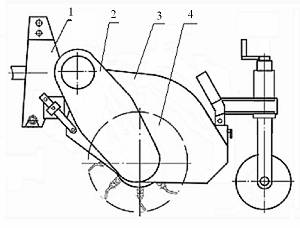

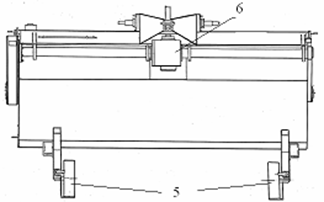

Рис. 1. Косилка-измельчитель КИ-3

Косилка состоит из рамы 1, ротора 4, кожуха ротора 3, привода ротора 2, опорных колес 5, редуктора 6. Тип агрегата – навесной, ширина захвата – 3 м., производительность – 1-2 га/ч., рабочая скорость – 4-7 км/ч., масса 1100±100кг. Привод режущего аппарата от ВОМа с частотой вращения – 540 об/мин. Агрегатируется с тракторами тягового класса 1,4-2,0.

Измельчитель тонких ветвей модели BС (рис. 2). Производитель «MASCHIO-GASPARDO» (Италия). предназначен для скашивания и измельчения травы, листьев, тонких ветвей. Может использоваться в виноградниках и оливковых рощах, агрегатируется с тракторами мощностью от 22 до 59 кВт (20-80 л/с) [2].

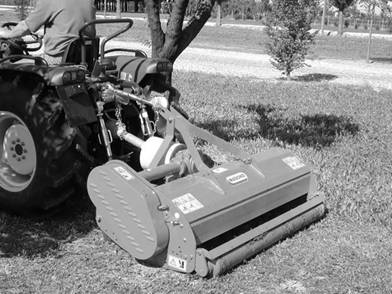

Рис. 2. Измельчитель модели BС.

Косилка-измельчитель состоит из: рамы, 3-х точечной навески, имеющей возможность навешивания на переднюю навеску трактора, горизонтально расположенного барабана с шарнирно-закрепленными молотковыми ножами, пару салазок, регулирующих высоту среза растений, привод барабана осуществляется от редуктора посредством ременной передачи, режущий аппарат закрыт сверху кожухом. Необходимая частота вращения вала отбора мощности – 540 об/мин. Для более точного копирования рельефа в передней части косилки могут дополнительно устанавливаться два опорных колеса.

Особенная форма молотковых ножей способствует нахождению продукта внутри рабочей камеры, гарантируя оптимальное качество измельчения. Трава и растительные отходы распыляются на мельчайшие части, что способствует быстрому разложению скошенного материала.

Измельчитель тонких ветвей оборудован специальной конструкцией навески, позволяющей смещать косилку в горизонтальной плоскости перпендикулярно направлению движения при помощи гидроцилиндра. Данное смещение используется в случае окашивания растительности рядом с деревьями, камнями и другими препятствиями, не изменяя траектории движения трактора.

Основные показатели данных косилок представлены в таблице 1.

Таблица 1.

Показатели

BL 135

BL 155

BL 170

BL 190

BL 210

Рабочая ширина, см.

135

155

170

190

210

Общая ширина, см.

150

170

185

205

225

Требуемая мощность трактора, кВ/лс.

22/30

30/40

40/55

50/68

55/75

Вес, кг.

395

420

460

500

540

Количество ножей, шт.

14

16

18

20

22



Широкий ассортимент косилок-измельчителей выпускает фирма «Vogel&Noot Landmaschinen GmbH & Co KG» (Австрия). Боковой мульчировщик «VN MasterCut» серии «SA/L» (рис. 3) используется как обычная косилка-измельчитель, а также в качестве мульчировщика на откосах. Специально для работы по окашиванию растительности на откосах и обочинах косилка имеет возможность поворачиваться на 165º (90º вверх и 75º вниз), благодаря этим манипуляциям, она может работать как обычная косилка-измельчитель, а также окашивать и формировать живые кустарниковые изгороди. Универсальный мульчировщик, в зависимости от назначения выпускается с шириной захвата от 160 до 220 см[3]. Работает с тракторами мощностью от 29 до 66 кВт (40-90 л/с). Привод косилки осуществляется от вала отбора мощности с частотой вращения – 540 об/мин.



Рис. 3. Мульчировщик VN MasterCut SA/L.



Основные параметры косилок-измельчителей данного типа представлены в таблице 2.

Таблица 2.

Показатели

SA/L 160

SA/L 180

SA/L 200

SA/L 220

Рабочая ширина, см.

160

180

200

220

Общая ширина, см.

176

196

216

236

Требуемая мощность трактора, кВ/лс.

29/40

37/50

44/60

66/90

Вес, кг.

480

520

720

780

Количество ножей, шт.

14

16

18

20



Спектр рассмотренных косилок отечественного и зарубежного производства позволяет судить о высокой степени механизации процесса скашивания и измельчения грубостебельной сорной и кустарниковой растительности. Рассматривая конструкции косилок-измельчителей можно сказать, что все предложенные модели производят хорошее впечатление в отношении качества среза растений. Однако можно выделить общий недостаток – это привод ротора косилок от вала отбора мощности через карданную передачу и редуктор, увеличивающие общую массу навешенного оборудования, что требует большей затраты мощности трактора на привод. Также не обеспечивается достаточное измельчение грубостебельных растений с высоким стеблем. Большие потери неизмельченных высоких грубостебельных растений во время скашивания требуют усовершенствования режущего аппарата.

Для обеспечения технологического процесса скашивания и измельчения грубостебельной растительности Республиканским унитарным предприятием «Институт мелиорации» разработан и изготовлен опытный образец косилки бильной фронтальной КБФ-2,5. Косилка КБФ-2,5 предназначена для скашивания и измельчения сорной растительности на пастбищах и бермах каналов с использованием измельченной массы для мульчирования почвы.

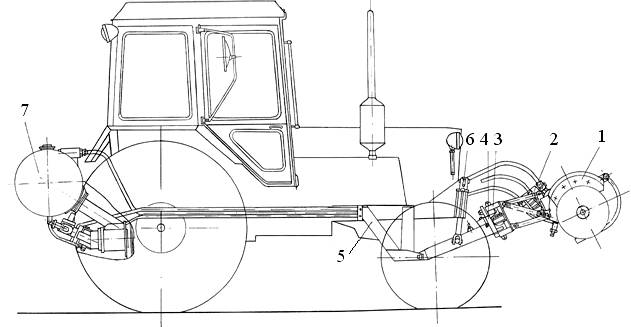

   Рис. 4. Конструктивная схема косилки бильной фронтальной КБФ-2,5:              1-косилка; 2-параллелограмм; 3-каретки; 4-балка; 5-рама; 6-гидросистема управления; 7-гидропривода.

Косилка состоит из корпуса, в котором в подшипниковых опорах установлен горизонтальный ротор с шарнирно закрепленными на них ножами-измельчителями. На одном конце ротора установлена приводная звездочка, посредством которой при помощи двухрядной цепи, смонтированной в кожухе, передается вращение от гидромотора к ротору. Натяжение цепи осуществляется натяжным болтом, который фиксируется контргайкой. На другой стороне корпуса косилки имеется ось с масленкой, на которой смонтирована балансирная тележка с двумя опорными роликами. Снизу корпус косилки оборудован опорной лыжей. В верхней части корпуса имеются направляющие захваты для подсоединения косилки к механизму навески.

Отличительной особенностью КБФ-2,5 от рассмотренных выше косилок является привод рабочих органов от гидромотора, что значительно снижает общий вес машины. Косилка навешивается на трактор в передней его части и крепится к полураме, что говорит об универсальности использования машины, так как она не требует наличия передней навески, а привод от гидромотора не требует наличия переднего вала отбора мощности. Также как и зарубежные машины КБФ-2,5 имеет возможность перемещаться в горизонтальной плоскости перпендикулярно направлению движения трактора.

На данный момент ведется работа по усовершенствованию режущего аппарата косилки, а именно конструкции ножей. Новые ножи позволят более эффективно измельчать грубостебельную сорную и кустарниковую растительность с высоким стеблем.
