А. А. Буринская, В. Кхаддур, С.А. Захаренков

Санкт-Петербургский Государственный университет технологии и дизайна

Крашение текстильных материалов в присутствии свободно-радикальных интенсификаторов.

В значительной мере экономичность и экологическая безопасность технологии отделки текстиля определяют конкурентоспособность продукции. Поэтому повышается актуальность разработки новых технологий переработки и колорирования текстильных материалов

Способы колористических отделок различных тканей с использованием интенсифицирующих добавок  предоставляют возможность  получения прочных и интенсивных окрасок при расходовании меньшего количества красителя и, в отдельных случаях, исключения стадии закрепления окрасок.

Для более полного использования красителей и получения требуемых показателей качества окрашенных текстильных материалов необходимо создать условия для набухания волокна и наиболее легкой диффузии красителя вглубь полимера, исключения возможной ассоциации красителя, изменения поверхности окрашиваемого материала и количества активных центров и т.п. Эти условия могут обеспечить использование редокс-систем в процессе крашения [1,2,3] и содержащиеся в красильной ванне интенсификаторы. В данной работе в качестве интенсификаторов крашения используются окислительно-восстановительные системы (ОВС) типа персульфат аммония - восстановитель, где восстановитель — это: этиленгликоль, глюкоза или пропантриол 1, 2,3.

Осуществлялось крашение вискозного штапельного полотна арт. 72110 красителем   прямым   красно-фиолетовым 2КМ  в присутствии окислителя и в присутствии восстановителя в соответствии со стандартной методикой [4]. Содержание красителя 2 % от массы текстильного материала, в условиях периодического способа, а также при  совместном использовании восстановителя и окислителя, то есть редокс-системы. Известно [5], что разложение персульфата аммония и системы персульфат аммония - восстановитель и их воздействие на целлюлозу и краситель могут протекать по стадиям следующим образом (в данном примере в качестве восстановителя представлен этиленгликоль):

1) Разложение персульфата аммония S2O82-→2SO4-•; SO4-•+H2O →H+ + SO42- + HO

2) ЭТ—ОН +  HOH2O + ЭТ—О

3) Целл—ОН + HOЦелл—О + H2O   или ЭТ—ОН, или ЭТ—О

4) Кр—Н +  HO      Кр + H2O   или ЭТ—О, или ЭТ—ОН

5 ) Целл—О+ КрЦелл—О— Кр

Интенсивность окраски оценивали путем измерения коэффициента отражения окрашенных образцов и характеризовали функцией Гуревича-Кубелки-Мунка (ГКМ) [4].

Установлено, что интенсивность окраски при использовании  редокс-системы выше, чем без добавок и отдельного использования окислителя или восстановителя. Для выбора оптимальных концентраций редокс-систем их содержание в растворе варьировалось в соответствии со стехиометрическими соотношениями по уравнениям окислительно-восстановительных реакций. Редокс-систему использовали в предварительной обработке текстильного материала, то есть перед крашением (t  800С, продолжительность обработки 15 минут), и при одновременном введении с красителем в раствор.

Установлено, что в качестве оптимального для систем персульфат аммония-этиленгликоль и персульфат аммония–пропантриол 1,2,3  можно считать соотношение компонентов 2:1, а для системы персульфат аммония - глюкоза наилучшие результаты получены при соотношении компонентов 1:1. Причем, наиболее эффективной оказалась предварительная обработка текстильного материла с ОВС.

При определении  оптимальной концентрации редокс-системы ее варьировали от 0,0225 до 0,225 г/моль. В табл. 1. и на рис. 1 представлены данные по интенсивности краски в случае использования в качестве восстановителя этиленгликоля.

Таблица 1. Функция ГКМ и коэффициент отражения при использовании ОВС (персульфат аммония - этиленгликоль) при крашении прямым красно-фиолетовым 2КМ

Концентрация

ОВС

(г/моль):

Коэффициент отражения R,%

Функция ГКМ (K/S)

Предварит.

обработка ОВС

Одновременное

введение ОВС

Предварит.

обработка  ОВС

Одновременное введение  ОВС

(0,015+0,0075)

(0,03+0,015)

(0,06+0,03)

(0,09+0,045)

(0,12+0,06)

(0,15+0,075)

17,1

11,1

13,8

14,3

15,4

13,7

18,2

14,1

15,4

16,1

15,8

17,7

2,026

3,56

2,692

2,568

2,324

2,718

1,867

2,617

2,324

2,186

2,244

1,913

Без интенсификатора

20,6

1,5302

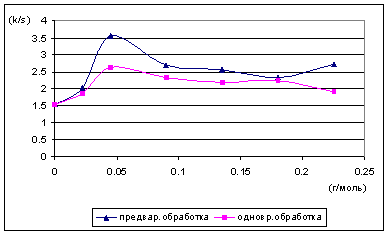

Рис. 1 – Влияние концентрации ОВС (персульфат аммония - этиленгликоль) на сорбцию вискозной ткани красителя прямого красно–фиолетового 2КМ

Аналогичные зависимости наблюдались и при  использовании редокс-систем персульфат аммония-1,2,3 – пропантриол и персульфат аммония – глюкоза. Анализ полученных результатов (табл.1,2,3) показал, что использование окислительно-восстановительной системы значительно улучшает накрашиваемость вискозного субстрата  при крашении прямым красно-фиолетовым 2КМ, по сравнению с крашением без добавок. Об этом свидетельствует увеличение значений функции ГКМ и уменьшение коэффициента отражения окрашенных с использованием редокс–системы образцов. Причем, наилучшую эффективность воздействия редокс-систем на накрашиваемость оказывает предварительная обработка ими материала.

Таблица 2. Функция ГКМ и коэффициент отражения для обработок ОВС  (персульфат аммония глюкоза) при крашении прямым красно-фиолетовым 2КМ

Концентрация ОВС

(персульфат аммония – глюкоза),

г/моль

Коэффициент отражения R,%

Функция ГКМ (K/S)

Предварит.

обработка ОВС

Одновременное

введение ОВС

Предварит.

обработка ОВС

Одновременное введение ОВС

(0,0075+0,0075)

(0,015+0,015)

(0,03+0,03)

(0,06+0,06)

(0,075+0,075)

(0,15+0,15)

16,8

11,2

12,1

12,5

13,9

15,1

17

13,6

14,3

15,5

16

18,7

2,060

3,520

3,198

3,062

2,667

2,387

1,93

2,744

2,568

2,303

2,202

1,767

Без интенсификатора

20,6

1,5302

Таблица 3. Функция ГКМ и коэффициент отражения для обработок ОВС (персульфат аммония -1,2,3 пропантриол) при крашении прямым красно-фиолетовым 2КМ

Концентрация ОВС

(персульфат аммония - 1,2,3 пропантриол),

г/моль

Коэффициент отражения R,%

Функция ГКМ (K/S)

Предварит.

обработка ОВС

Одновременное

введение ОВС

Предварит.

обработка ОВС

Одновременное

введение ОВС

(0,015+0,0075)

(0,03+0,015)

(0,06+0,03)

(0,09+0,045)

(0,12+0,06)

(0,15+0,075)

17,3

12,4

12,8

13,3

13,2

14,6

17

14,4

16,1

17

17,1

17

1,976

3,097

2,97

2,826

2,854

2,498

1,93

2,544

2,186

2,026

2,009

2,026

Без интенсификатора

20,6

1,5302

Спектральные характеристики вискозного материала, окрашенного в присутствии редокс-систем определяли на спектрофотометре ф. «Greatag Macbeth».

Спектральные характеристики подтвердили, что интенсивность окраски волокнистого материала с использованием интенсифицирующих добавок выше, чем у образца, окрашенного без добавок, причем в результате не произошло изменения в хромофорной системе красителя, о чем свидетельствует отсутствие батохромных и гипсохромных сдвигов, а наблюдается лишь гиперхромный эффект, т.е. не изменяется оттенок цвета полученных окрасок, что важно при крашении вискозных текстильных материалов в заданный цветовой тон.

При исследовании  влияния температуры крашения вискозного текстильного материала в присутствии интенсифицирующей добавки осуществляли варьирование температурных режимов крашения при: 40, 60,  80, 100 0С. Установлено, что максимальная накрашиваемость субстрата наблюдается при температуре – 600С. Это позволяет снизить температуру крашения в среднем на 200С  (по сравнению с базовым режимом 800С) для всех исследуемых редокс-систем.

При выборе оптимальной продолжительности крашения исследовали кинетику выбирания красителя. Продолжительность крашения при этом варьировали от 15 до 90 мин. Установлено, что максимальное выбирание красителя наблюдается в течение первых 45 – 60 минут крашения. Дальнейшее увеличение продолжительности крашения не повышает сорбцию красителя. Таким образом, при использовании редокс-систем можно сократить время крашения в среднем на 15 минут.  Причем, установлено, что повышается  прочность окрашенного вискозного материала к раствору мыла, она составляет 4/4/4 балла (при  крашении без интенсификатора 4/3/3, соответственно).

Сделаны микрофотографии поперечных срезов окрашенных волокон, которые свидетельствуют о повышении диффузии красителя в волокно, т.е. получении более глубокого прокрашивания полимерного субстрата.

Полученные результаты по накрашиваемости, глубине прокраса, прочности окрасок к воздействию мыльных растворов могут служить косвенным подтверждением имеющихся в литературных источниках данных о возможной ковалентной фиксации некоторых прямых красителей целлюлозным субстратом при использовании в технологии крашения окислительно-восстановительных систем [5].

Литература:

1. Петрова О.В. Кинетика сорбции кислотных и активных красителей шерстяным волокном в присутствии окислительно-восстановительных систем / О.В. Петрова, В.В.Котецкий, А.А.Буринская // Журнал прикладной химии. - 2004. - №5.

2. Пат. № 22112665 РФ. D 06 Р 3/14 / Способ крашения текстильных материалов /Буринская А.А., Петрова О.В., Могильная Л.Н., Гусаков А.В. - заяв. № 200112038 от 20.07.01, опубл. 27.08.03.

3. Буринская А.А., Никифорова С.М., Кхаддур В. Крашение гидратцеллюлозного материала прямыми красителями в присутствии редокс-системы "пероксид водорода - этиленгликоль".  //Дизайн. Материалы. Технология. - 2009 - № 4 (11) .

4. Лабораторный практикум по химической технологии текстильных материалов /Под ред. Г.Е. Кричевского. – М.. 1995 – 397 с.

5. S.A. Abdel –Hafiz. Fixation of a direct dye on cotton using a cellulose thiocarbonate/ ammonium persulphate system ,// JSDC Volume 113 May/June 1997, P. 170-173
