География и геология/3. Гидрология и водные ресурсы.

Константинова Т.Г.

Камчатский филиал Геофизической службы РАН, Россия

Повреждения зданий в поселке Корф

при восьмибалльном Олюторском землетрясении



Введение

20 апреля 2006 г. на территории Корякского округа Камчатского края произошло восьмибалльное Олюторское землетрясение с магнитудой Ms=7.7. Сотрудники Института вулканологии и сейсмологии ДВО РАН Константинова Т.Г. и Пинегина Т.К. выполнили макросейсмическое обследование поселков, расположенных в эпицентральной зоне землетрясения. В данной работе приведены результаты обследования зданий каменной постройки в поселке Корф и фотографии, выполненные на Корфской косе Константиновой Т.Г. и Пинегиной Т.К.

Краткие сведения о сейсмичности Корякского округа

На севере Камчатки до 1993 г. Корякский округ относился к зоне сейсмической опасности в 6 баллов. В 1991 г. произошло землетрясение с магнитудой около М=7 с очагом вблизи поселка Хаилино. После этого события на территории округа были выполнены работы по уточнению сейсмичности данного района. В 1993 году населенные пункты Тиличики, Корф и Хаилино были переведены в 7-бальную зону (1). Строительство к этому времени практически прекратилось. В 1997 году составлена карта общего сейсмического районирования (ОСР-97), на ней поселки Корф, Тиличики и Хаилино находятся в 8 – балльной зоне. Сейсмическая интенсивность отнесена к участкам со средними грунтовыми условиями (грунты II категории по сейсмическим свойствам таблицы 1* СНиП II-7-81) с периодом повторяемости сотрясений – одно событие за 500 лет (2). Грунты поселка Корф III категории, поэтому сейсмичность его равна 9 баллам.

Инженерно-геологические условия поселка Корф

Поселок Корф расположен на морской косе, протянувшейся узкой полосой. С юго-востока коса омывается водами Корфского залива, а с северо-запада – водами бухты Скрытая.

Преимущественное распространение в разрезе имеют современные морские отложения (mQIV), представленные песками разной крупности, гравийными и галечниковыми грунтами с песчаным заполнителем. Они залегают в виде линз, прослоев и не выдержаны по мощности и простиранию. Юго-западная часть территории заболочена. Данные отложения представлены торфом и заторфованными грунтами мощностью до 1 м. Под торфом преимущественно залегают пески от гравелистых до пылеватых.

Подземные воды на территории пос. Корф распространены повсеместно, приурочены к горизонту современных четвертичных отложений. Грунтовые воды в пределах восточного берега косы вскрыты на глубинах от 0,9 до 2,9 м, на заболоченных юго-западных участках косы – от дневной поверхности до глубины 1.0 м. На режим подземных вод влияют и приливно-отливные движения со стороны Корфского залива и бухты Скрытой, а также и нагонные воды при сильных ветрах. В отдельные годы при штормовом волнении происходит перехлест косы нагонными водами и подтопление пониженных участков. Колебания уровня грунтовых вод, связанные с приливами и отливами, составляют 0,5 м.

Макросейсмическое обследование зданий в поселке Корф

В поселке Корф, по данным администрации, на 21 апреля 2006 года имелось около 90 жилых домов, в которых проживало 1352 человека. Обследовано 57 административных и жилых зданий. Здания каменной постройки одно- и двухэтажные, преимущественно блочные, построены без антисейсмических усилений. Строительные конструкции изготовлены из местных строительных материалов. Арматура использована в единичных сооружениях.

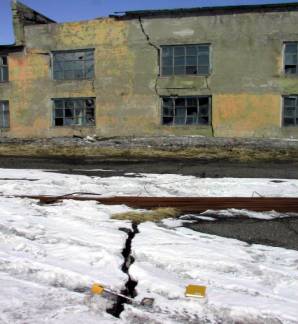

При землетрясении в грунтах образовывались трещины. Одна из них подошла к зданию спортзала и прошла под ним (рис. 1). В результате разорваны фундамент и продольные стены от фундамента до крыши с увеличением раскрытия.

























Рис. 1. Трещина в грунте и сквозная трещина в стене здания.

В ангарах для ремонта вертолетов в аэропорту образовались глубокие трещины, часто сквозные, по перегородкам, несущим бетонным стенам, в стыке стен. Несущие торцовые опоры отклонились от стен на 5-7 см и разорвались со смещением (рис. 2 а). В других опорах появились сквозные трещины, видна арматура (рис. 2 б).

а   б

               Рис. 2 а - несущая торцовая опора разорвались со смещением и отклонилась от стены на 5-7 см, рис. 2 б – сквозные трещины в опоре ангара.

В школе появились косые трещины в бетонном полу. Трещина шириной до 0.5 см, образовавшаяся при землетрясении 1991 г. на стене между классами, при землетрясении 2006 г. увеличилась до 1.0 см. Образовалась сеть сквозных трещин шириной до 3-4 см в перегородках между классами (рис. 3а). В спортзале школы густая сеть трещин по перегородкам (рис. 3 б).

а P4250058  б P4250056

        Рис. 3а - сквозные трещины в перегородках между классами;

        рис 3б - густая сеть трещин в перегородках спортзала школы.

Обсуждение

Результаты макросейсмического обследования последствий Олюторского землетрясения свидетельствуют о том, что в поселке Корф значительные конструктивные повреждения получили 83% из обследованных зданий каменной постройки, 71% двухэтажных зданий из бруса и 60% одноэтажных деревянных домов. Эти здания пришли в аварийное состояние и не пригодны для дальнейшей эксплуатации.

Повреждения зданий в этом поселке связаны с неблагоприятными инженерно-геологическими условиями территории, к ним относятся:

 - высокое стояние уровня грунтовых вод (от 0.0 до 2.9 м);

 - преобладание в разрезе обводненных песков средней плотности.

- образование трещин в рыхлых грунтах, которые подходили ко многим зданиям и проходили под ними;

- сквозные трещины в каменных строениях (в некоторых от фундамента до крыши).



Литература

1. Викулин А.В. Природный риск северной Камчатки //Тихоокеанская геология. 1988. т. 17. №32. С.85-92.

2. Страхов В.Н., Уломов В.И., Шумилина Л.С. Общее сейсмическое районирование территории России и сопредельных стран // Физика Земли, 1998, № 10. C. 92-96.
