К.ф.-м.н.
Липовский В.И.
Днепропетровский
национальный университет, Украина
Параметрический подбор
оптимальной формы гироскопа
В данной работе приведены: расчет
модели гироскопа с учетом влияния
гироскопического момента, построение параметрической модели ротора для
заданного базового варианта, выполнен численный эксперимент по уточнению
параметрической модели ротора гироскопа на базе расчетов
напряженно-деформированного состояния конструкции и уточнения геометрических
размеров.
Ротор гироскопа представляет собой тело
вращения, работающее в условиях симметричного нагруженния силами инерции. Он
вращается относительно оси симметрии с заданной угловой скоростью = 2000 рад/с и прецессирует с = 20 рад/с. Подбор формы поперечного сечения гироскопа, обеспечивающую максимальную
величину равнопрочности конструкции, выполнен с учетом следующих требований: вес
гироскопа равен 50 Кг; максимальный диаметр гироскопа равен 350мм; максимальная
высота гироскопа ограничивается конструктивными ограничениями и не превышает 160мм. Возможно утолщение обода ротора при
выполнении постоянства веса гироскопа. В основе метода расчета
напряженно-деформированного состояния гироскопа заложен закон минимума
потенциальной энергии упругого
деформирования, формализованный при помощи метода конечных элементов в виде
пакета прикладных программ. На его базе
выполнены расчеты
напряженно-деформированного состояния базовой конструкции с учетом влияния
гироскопического эффекта. Принята в
расчетах линейно упругая модель поведения материала. Во всех расчетах
использован материал Сталь 65С2ВА.
Механические свойства материала: а физические свойства
следующие: . Базовый вариант конструкции ротора задавался при помощи
следующей схемы поперечного сечения ротора (рис.1). В рассмотренной схеме на
первом шаге уточнения модели задавались координаты точек, а затем, приняв шаг изменения
геометрических размеров, перестраивается модель и выполнялся расчет конструкции
ротора. Значения начальных координат точек представлены в таблице 1. Для учета
влияния гироскопического момента использована объемная конечно-элементная
модель рис.2.
№ узла |
R (м) |
Y (м) |
№ узла |
R (м) |
Y (м) |
1 |
0 |
0 |
12 |
0.0525 |
0.090 |
2 |
0 |
0.2 |
13 |
0.128 |
0.070 |
3 |
0.035 |
0.045 |
14 |
0.128 |
0.090 |
4 |
0.035 |
0.120 |
15 |
0.145 |
0.000 |
5 |
0.040 |
0.040 |
16 |
0.145 |
0.053 |
6 |
0.040 |
0.045 |
17 |
0.145 |
0.107 |
7 |
0.050 |
0.040 |
18 |
0.145 |
0.160 |
8 |
0.050 |
0.0675 |
19 |
0.175 |
0 |
9 |
0.050 |
0.0925 |
20 |
0.175 |
160 |
10 |
0.050 |
0.120 |
21 |
0.128 |
0.053 |
11 |
0.0525 |
0.070 |
22 |
0.128 |
0.107 |
Таблица 1. Координаты точек параметрической модели
базового ротора

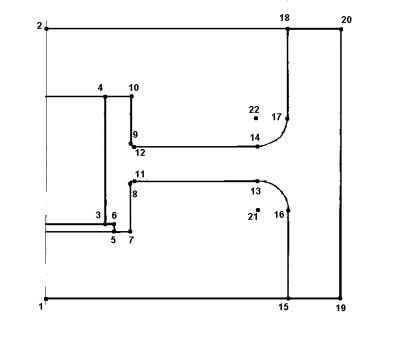

Рис.1 Параметрическая модель
базового ротора

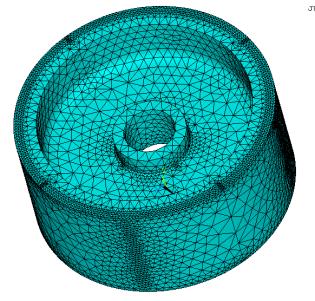

Рис. 2
Объемная конечно-элементная модель базового ротора.
Проведен расчет
напряженно-деформированного состояния ротора. Проанализирована принятая
параметрическая модель базового ротора и предложена новая параметрическая
модель ротора на рис 3. В новой модели зона соединения ступицы и обода задается
в виде узловых координат образующих конические поверхности в зонах разрушения
базовой конструкции.
Рис.3. Уточненная
параметрическая модель базового ротора
На базе предложенной параметрической
модели выполнен численный эксперимент, в котором изменялись координаты групп
точек: 8, 9, 11, 12 и 13,14, 15, 16, 18, 19. Выбор шага изменения координат определялся
значением постоянства веса ротора. В результате численного эксперимента
получены новые координаты параметрической модели, представленные в таблице 3.
№ узла |
R (м) |
Y (м) |
№ узла |
R (м) |
Y (м) |
1 |
0 |
0 |
13 |
0.085 |
0.073 |
2 |
0 |
0.2 |
14 |
0.085 |
0.087 |
3 |
0.035 |
0.045 |
15 |
0.128 |
0.073 |
4 |
0.035 |
0.120 |
16 |
0.128 |
0.087 |
5 |
0.040 |
0.040 |
17 |
0.145 |
0.000 |
6 |
0.040 |
0.045 |
18 |
0.145 |
0.056 |
7 |
0.050 |
0.040 |
19 |
0.145 |
0.104 |
8 |
0.050 |
0.057 |
20 |
0.145 |
0.160 |
9 |
0.050 |
0.103 |
21 |
0.175 |
0 |
10 |
0.050 |
0.120 |
22 |
0.175 |
160 |
11 |
0.052 |
0.059 |
23 |
0.145 |
0.053 |
12 |
0.052 |
0.0101 |
24 |
0.145 |
0.107 |
Таблица 3. Координаты точек уточненной параметрической
модели.
Результаты расчетов представлены на рис.4-5. Вес
ротора равен 49.9 Кг.

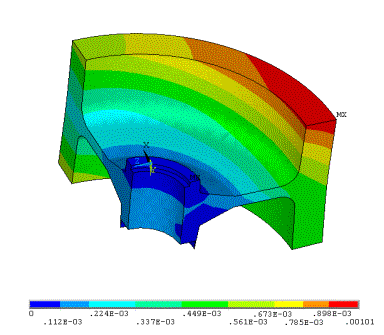

Рис.4. Значение суммарной деформации базового ротора
(м).

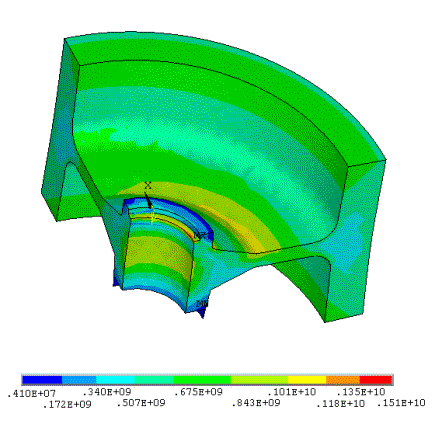

Рис. 5. Распределение
эквивалентных напряжений по критерию Мизеса (Па).
Выполненный численный эксперимент
позволил: во-первых, убрать зоны разрушения и создать конструкцию с коэффициентом
запаса прочности 1.4; во-вторых, изменил расположение зоны наибольших
эквивалентных напряжений; в–третьих, увеличил жесткость конструкции на 30%;
в-четвертых, позволяет использовать полученные геометрические размеры ротора
для определения максимально возможной угловой скорости вращения ротора.
