Ст. преподаватель Белов М.В., д.т.н., проф. Раевский А.Н.

ГОУ ВПО Пензенский государственный университет архитектуры и строительства, Россия

Новый способ реконструкции

Реконструкция зданий связана с восстановлением эксплуатационных показателей и усилением несущих элементов. Усиление строительных конструкций достаточно сложная и многогранная инженерная задача, которая актуальна для сооружений различного типа и назначения, где нередко используются как широко известные, так и не традиционные методы. Эти работы требуют индивидуальных подходов, отличительных от подходов к конструктивным решениям при новом строительстве. Поэтому актуальным является разработка рациональных методов усиления, а также конструктивных решений с учетом технико-экономических показателей.

Для решения этой насущной проблемы предлагается новая инженерно-строительная технология, а именно изобретение «Способ реконструкции здания с усилением по всему периметру», разработанная авторами статьи (Патент №2274718) в ГОУ ВПО «Пензенский государственный университет архитектуры и строительства» на кафедре «Строительная и теоретическая механика». Эта технология позволяет увеличить площадь квартир и видоизменить архитектурный облик города, а также позволяет укрепить и усилить конструкции несущих стен, стягивая их в уровне перекрытия, защищая их от внешнего воздействия и увеличивая пространственную жесткость и устойчивость всего здания.

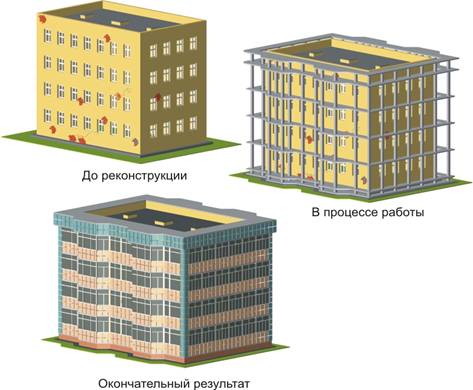

Способ реконструкции с усилением здания по всему периметру (рис. 1), на первом этапе включает сооружение за пределами внешних стен металлического или железобетонного пространственного каркаса жестко соединенного в узлах на всю высоту вокруг здания с зазором относительно стен, стоящего на собственном предварительно выполненном фундаменте. После этого устраиваются горизонтальные пояса жесткости в уровнях перекрытий по всему периметру, закрепленные на стенах здания через сквозные отверстия болтовыми соединениями из металлического профиля. Пояса жесткости также служат опорами для дополнительных перекрытий, которые укладываются в зазор между каркасом и существующим зданием. Под воздействием нагрузки от дополнительных перекрытий на пояса жесткости происходит обжатие существующих стен. Следует учесть, что перекрытия строящегося каркаса следует располагать выше перекрытий существующего здания с учетом осадки возводимой конструкции. Внешнее ограждение выполняется в соответствии с теплотехническим расчетом, в зависимости от месторасположения, по строительным нормам. В дальнейшем существующие помещения соединяются с новыми, посредством удаления подоконных элементов, или устройством отверстий в несущих стенах, предварительно усиленных металлическим профилем, добавляя тем самым дополнительные площади.

Рис. 1

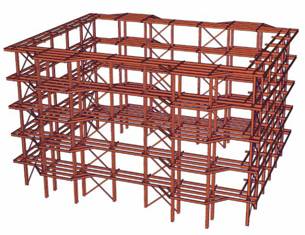

Для построения расчетной модели металлического пространственного каркаса предлагается сначала рассмотреть всю конструкции усиления, как отдельно стоящую на жестком основании без учета сопряжения с существующим зданием (рис. 2), а потом с учетом шарнирного опирания через дополнительные перекрытия.

Рис. 2	Рис. 3

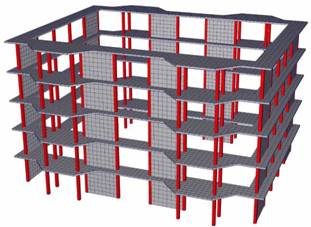

Внешнюю конструкцию каркаса по всему периметру здания можно выполнить, как в металлическом, так и в сборно-монолитном железобетонном варианте усиления (рис. 3).

Представленное изобретение позволяет повысить несущую и ограждающую способность зданий, а также обеспечивает увеличение общей площади здания при сохранении возможности полноценного функционирования существующих помещений на период строительства вне зависимости от погодных условий, а также увеличивает сейсмоустойчивость, улучшает термо- и звукоизоляцию и увеличивает срок эксплуатации здания. Кроме этого преобразует архитектурный облик, повышает комфортность проживания и позволяет при необходимости осуществить надстройку зданий и перепланировку помещений.

Литература:

1. Пат. 2274718 Российская Федерация, МПК7 E04G23/00. Способ реконструкции с усилением здания по всему периметру [Текст] / Белов М.В., Раевский А.Н.; заявитель и патентообладатель Пензенский государственный университет архитектуры и строительства. – № 2004116027/03; заявл. 25.05.2004; опубл. 20.04.2006, Бюл. № 11.
