МАТЕМАТИЧНЕ МОДЕЛЮВАННЯ РОБОЧОГО ПРОЦЕСУ ВІБРАЦІЙНОГО ГІДРОПРИВОДУ ПЛИТИ ПРЕСУВАННЯ

Драган Д.Ю., Березюк О.В., Коц І.В.

Вінницький національний технічний університет, Україна

ТВЕРДИХ ПОБУТОВИХ ВІДХОДІВ

У населених пунктах України щороку накопичується близько 35 млн. м³ твердих побутових відходів (ТПВ), які захоронюються на 770 полігонах загальною площею майже 3 тис. гектарів та частково утилізуються на сміттєспалювальних заводах. Збирання побутових відходів є основним завданням санітарного очищення населених пунктів і здійснюється більше ніж 7,5 тис. спеціальними автомобілями (сміттєвозами) 56 спеціалізованих автопідприємств та 650 цехами [1], а тому пов’язане із значними фінансовими витратами. Після вивантаження кожного контейнера з ТПВ в бункер сміттєвоза обов’язково виконується операція статичного їх ущільнення. При вищому коефіцієнті ущільнення краще використовується об’єм кузова та вантажопідйомність автомобіля, зменшуються витрати палива а, отже, і вартість перевезень. У сміттєвозах вітчизняного виробництва, які ущільнюють ТПВ за допомогою гідроприводу в статичний спосіб, відходи вдається ущільнювати в 2,2 рази, що значно менше ніж на кращих світових зразках цієї техніки.

Аналітичне дослідження розробок в галузі ущільнення ТПВ показало, що поряд із традиційними способами ущільнення ТПВ за допомогою плити пресування, у сміттєвозах, наприклад, ROTOPRESS фірми FAUN KUKA відходи пресуються за допомогою пресового шнека в кузові, який має форму обертового барабана, що приводиться в дію за допомогою гідравлічного приводу, який складається з аксіально-поршневого регульованого насоса i аксіально-поршневого двигуна [2]. Таке технічне вдосконалення підвищує ефективність, але є досить громіздким і складним. Серед відомих в інших галузях промисловості технічних засобів ущільнення різних матеріалів найбільш ефективними виявились вібропресові установки з гідравлічним приводом, дистанційно керовані за допомогою генераторів імпульсів тиску різного конструктивного виконання [5]. Подібного устаткування із використанням додаткового гідравлічного вібраційного приводу для інтенсифікації процесу ущільнення ТПВ не виявлено.

Вдосконалення базового гідравлічного приводу серійних сміттєвозів за рахунок дооснащення його генератором імпульсів тиску робочої рідини, що надасть можливість здійснення додаткового вібраційного ущільнення твердих побутових відходів і підвищить ефективність використання сміттєвозів внаслідок збільшення коефіцієнта ущільнення.

Авторами [3] запропонована схема вібраційного гідроприводу плити пресування, в якій за рахунок введення генератора імпульсів тиску реалізується вібраційний спосіб пресування, що дає змогу підвищити коефіцієнт ущільнення ТПВ. На рис. 1 представлена розрахункова схема роботи гідроприводу при вібраційному способі пресування ТПВ з використанням генератора імпульсів тиску диференціальної дії (ГІТДД) [4]. На схемі представлені такі основні геометричні, кінематичні та силові параметри: р₁, р₂, р₃, р₄- тиски відповідно на виході насоса, на вході гідроциліндра, на виході гідроциліндра та на вході фільтра; W₁, W₂, W₃, W₄ - об'єми трубопроводів між насосом та гідророзподільником, гідророзподільником та входом гідроциліндра, виходом гідроциліндра та гідророзподільником, гідророзподільником та фільтром; Q_Н - фактична подача насоса; S_P - площа умовного проходу отвору розподільника; S_ф - площа поверхні фільтрувального елемента; k_ф – питома пропускна спроможність фільтра (на схемі не вказана); m_д – коефіцієнт динамічної в’язкості (на схемі не вказаний); D, d - діаметри поршня та штока; G_п - вага плити пресування; G_ц - вага гідроциліндра; G_B1- вага частини відходів, що знаходяться над плитою пресування; G_B2- вага частини відходів, що знаходяться поза плитою пресування; F_ТП - сила тертя між плитою пресування та напрямними; F_ТВ - сила тертя між ТПВ і кузовом; F_Ц- сила, яку розвиває гідроциліндр; h₁, h₂ - висота нижньої та верхньої частини плити пресування; b - ширина плити пресування (на схемі не вказана); d - товщина плити пресування; a - кут нахилу плити пресування; х - переміщення плити пресування; y – переміщення запірного елемента ГІТДД; d₁ - діаметр плунжера-штовхача; d₂ - діаметр 1-го ступеня запірного елемента ГІТДД; d₃ - діаметр 2-го ступеня запірного елемента ГІТДД; m_к - маса запірного елемента; с - жорсткість пружини; y₀ - попередня деформація пружини; h_п - додатнє перекриття запірного елемента, d_д– діаметр прохідного вікна дроселя.

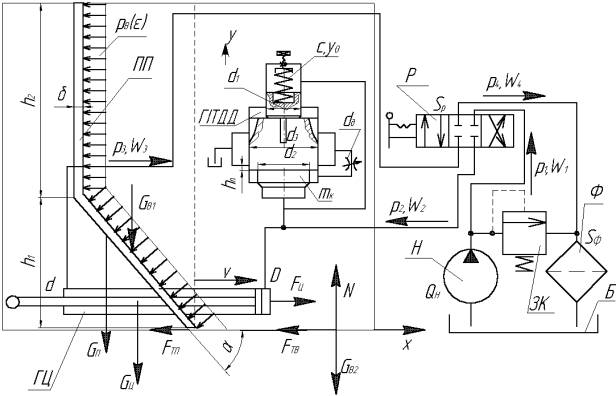

Рис. 1. Розрахункова схема гідроприводу при вібраційному способі пресування ТПВ з використанням генератора імпульсів тиску диференціальної дії

При розробці математичної моделі роботи гідроприводу сміттєвоза на операції пресування ТПВ з використанням генератора імпульсів тиску диференціальної дії були прийняті такі припущення [5-7]: тиск пресування ТПВ залежить від відносної їх деформації й описується степеневою функцією, рухомі частини робочих органів для пресування ТПВ приймаємо за одномасову систему, оскільки ПП і корпус гідроциліндра жорстко з’єднані між собою, а шток гідроциліндра жорстко з’єднаний з кузовом сміттєвоза, маса якого значно перевищує масу ПП і корпуса гідроциліндра (m_c=2500кг>>m_ПП+m_ГЦ=300 кг), а тому приймається нерухомою; робоча рідина прийнята стисливою і характеризується коефіцієнтом стисливості K; коефіцієнт стисливості робочої рідини змінюється несуттєво зі зміною тиску і тому вважається постійним; витрати робочої рідини на перетікання з області високого тиску в область низького тиску прямопропорційно залежать від перепаду тисків на межі цих областей характеризується коефіцієнтом перетікання робочої рідини s; величина тиску в магістралі між фільтром і маслобаком є незначною і до уваги не приймається; сухе тертя в рухомих елементах гідроциліндра та ГІТ не враховуються через відсутність нормальних зусиль в парах тертя, в яких використано ущільнення зазором; загальний коефіцієнт тертя ТПВ по сталі, що дорівнює середньому арифметичному складових коефіцієнтів, пропорційний до їх відсоткового вмісту за масою.

З врахуванням припущень робота гідроприводу на операції пресування ТПВ може бути описана відповідною системою диференціальних (1-6) та алгебраїчних рівнянь (7, 8) з відповідними граничними умовами (9). Диференціальне рівняння (1) описує витрати РР на ділянці насос - гідророзподільник і враховує фактичну подачу насоса, витрати РР через розподільник, втрати РР на перетікання з області високого тиску в область низького тиску та деформацію трубопроводів. Диференціальне рівняння (2) описує витрати РР на ділянці гідророзподільник - вхід гідроциліндра і враховує витрати РР через розподільник, витрати РР на роботу гідроциліндра, витрати РР при відкритті запірного елемента ГІТ, втрати РР на перетікання з області високого тиску в область низького тиску та деформацію трубопроводів. Диференціальне рівняння (3) описує витрати РР на ділянці вихід гідроциліндра - гідророзподільник і враховує витрати РР на роботу гідроциліндра, витрати РР через розподільник, втрати РР на перетікання з області високого тиску в область низького тиску та деформацію трубопроводів. Диференціальне рівняння (4) описує витрати РР на ділянці гідророзподільник - фільтр і враховує витрати РР через розподільник, витрати РР при відкритті запірного елемента ГІТ, витрати РР через фільтр, втрати РР на перетікання з області високого тиску в область низького тиску та деформацію трубопроводів.

; (1)

; (2)

; (3)

; (4)

; (5)

; (6)

(7)

; ; ; ; ; ; ; ; ; ; (8)

0£{р₁, р₂, р₃, р₄}£p_зк; 0£x£x_max; 0£y£y_max, (9)

де 1() - одинична функція; Sign() – функція знаку; p_зк – тиск спрацювання запобіжного клапана; x_max– максимальний хід гідроциліндра; y_max– максимальне переміщення запірного елемента ГІТ до упора; D₁ - величина зазору між запірним елементом і корпусом ГІТ; L₁ - довжина поверхні тертя запірного елемента ГІТ.

Диференціальне рівняння (5) описує рух плити пресування і враховує силу, що розвиває гідроциліндр; силу інерції рухомих елементів; силу в'язкого тертя; силу опору ТПВ при їх ущільненні; сили сухого тертя плити пресування та ТПВ. Диференціальне рівняння (6) описує рух запірного елемента ГІТ і враховує силу, створену тиском p₂; силу інерції запірного елемента; силу в'язкого тертя; силу пружності пружини; вагу запірного елемента. Залежність (7) тиску пресування р_в ТПВ від їх відносної деформації e з врахуванням основних параметрів вібраційного гідроприводу пресування отримана експериментально [6].

Під час імітаційного моделювання на ЕОМ, використовуючи числовий метод Рунге-Кутта-Фельберга та описану вище математичну модель отримано результати чисельного дослідження процесів в гідроприводі при вібраційному пресуванні ТПВ з використанням ГІТ диференціальної дії, зображені на рис. 2 та 3. При моделюванні розглядалися два варіанти конструктивного виконання вібраційного гідроприводу плити пресування при використанні гідрозамка (для запобігання пружного повернення плити) та без використання гідрозамка. Аналіз результатів, зображених на рис. 3 показав, що більший коефіцієнт ущільнення k_у ТПВ досягається при використанні гідрозамка у вібраційному гідроприводі плити пресування.

На рис. 4. показано порівняння статичного та вібраційного способів пресування ТПВ, в результаті якого можна зробити висновок, що теоретично вібраційний спосіб пресування ТПВ збільшує їх коефіцієнт ущільнення на 24-26% порівняно із статичним способом, що також підтверджено експериментально [6]. Це дозволить суттєво підвищити продуктивність сміттєвозів в цілому (економія пального 2,2 т/рік на один автомобіль) за рахунок кращої наповненості кузова.

а) б)

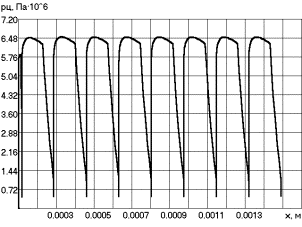

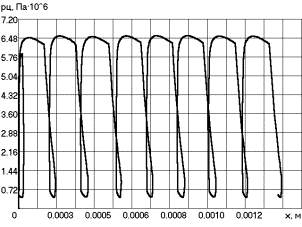

Рис. 2. Графіки взаємозалежності “тиск в напірній порожнині гідроциліндра р_ц - переміщення плити пресування х”: а) при використанні гідрозамка; б) без використання гідрозамка

Рис. 4. Порівняння способів пресування ТПВ: 1-статичний (k_у=2,256); 2-вібраційний (k_у=2,671)

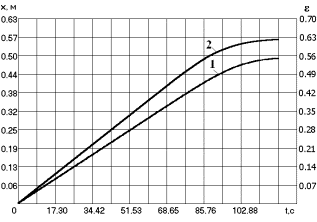

Рис. 3. Переміщення плити пресування при використанні гідрозамка (1) та без використання гідрозамка (2)

Висновки.

1. Створена математична модель вібраційного гідроприводу пресування з використанням генератора імпульсів тиску диференціальної дії, яка дає змогу досліджувати динаміку вказаного гідроприводу для вибору більш раціонального способу пресування ТПВ.

2. В результаті проведення математичного моделювання встановлено, що вібраційний спосіб пресування ТПВ збільшує їх коефіцієнт ущільнення на 24-26% порівняно із статичним способом, що дозволить суттєво підвищити продуктивність сміттєвозів в цілому (економія пального 2,2 т/рік на однин автомобіль) за рахунок кращої наповненості кузова.

Список літератури

1. Постанова Кабінету Міністрів України від 4 березня 2004 року № 265 "Про затвердження Програми поводження з твердими побутовими відходами".

2. Pressmullfahrzeuge Faun Kuka Rotopress. - Osterholz-Scharmbeck, 1995. - С. 2-3.

3. Патент України № 61580 А, МПК7 B 65 F 3/20. Гідропривод ущільнюючої плити сміттєвоза / В.І. Савуляк, О.В. Березюк - 2003032027; Заявл. 07.03.2003. Одерж. 17.11.2003.

4. Патент України № 5076 U, МПК7 F 15 B 21/12. Клапан-пульсатор диференціальної дії / О.В. Березюк - 20040705249; Заявл. 01.07.2004. Одерж. 15.02.2005.

5. Коц И.В. Разработка и исследование клапанов-пульсаторов для гидравлических приводов вибрационных и ударно-вибрационных узлов горных машин. - Дис… канд. техн. наук: 05.02.03. - Винница, 1994. - 285 с.

6. Березюк О.В. Вібраційний гідропривод плити пресування твердих побутових відходів у сміттєвозах: Дис… канд. техн. наук: 05.02.03. - Вінниця, 2005. - 217 с.

7. Гидропривод сваепогружающих и грунтоуплотняющих машин / М.Е. Иванов, И.Б. Матвеев, Р.Д. Искович-Лотоцкий, В.А. Пишенин, И.В. Коц. - М.: Машиностроение, 1977. - 174 с.
