Технические науки/6.Электротехника и радиоэлектроника
магистр Суранов Айбек Абаевич,
профессор, д.т.н. Ниеталин Жаксылык
Ниеталович
Казахский национальный технический
университет им.К.И.Сатпаева, Республика Казахстан, г.Алматы
Исследование
радиоспектра частот в сетях NGN-решений, построенных на базе цифровой технологии
мультидоступа (CDMA)
Логичным шагом, уже рассматриваемым ведущими
городскими операторами (например, МГТС), является перевод абонентской базы на NGN-технологию и подключение к
магистральному оператору по IP-протоколу. Это существенно упрощает и удешевляет
подключение, а также улучшает его качество.
Решения на базе NGN, если сравнивать их с
развертыванием сети на основе традиционных абонентских коммутаторов, имеют ряд
неоспоримых достоинств:
-отпадает необходимость в дорого стоящих
промежуточных медиашлюзах (это возможно, если у магистрального оператора сеть
NGN). В данном случае целесообразно подключаться к магистральному
оператору по IP-протоколу, что улучшает качество связи и удешевляет
подключение;
-максимально
эффективно используются инфраструктура и канальные емкости;
-снижаются
эксплуатационные затраты за счет локализации высокотехнологичного оборудования
(программных коммутаторов) в одном или нескольких центральных узлах;
-упрощается
развертывание дополнительных сервисов;
-улучшается качество
передачи голоса за счет работы кодеков шлюза непосредственно с исходным аудио сигналом
от абонента.
NGN – это сеть, управляемая услугами, в которой реализуется
относительно независимая система услуг благодаря отделению услуг от управления
вызовами, а также отделению управления вызовами от доставки информации, что
обеспечивает независимость услуг от сети. В NGN используется открытая
интегрированная сетевая архитектура.
С
помощью разнообразных функций предоставления услуг сеть NGN может поддерживать
множество услуг, например, услуги передачи речи, данных и мультимедиа, или
интегральные услуги. В соответствии с решением U-SYS, предложенным компанией
Huawei, NGN содержит четыре плоскости: плоскость граничного доступа, плоскость
базовой коммутации, плоскость управления сетью и плоскость управления услугами.

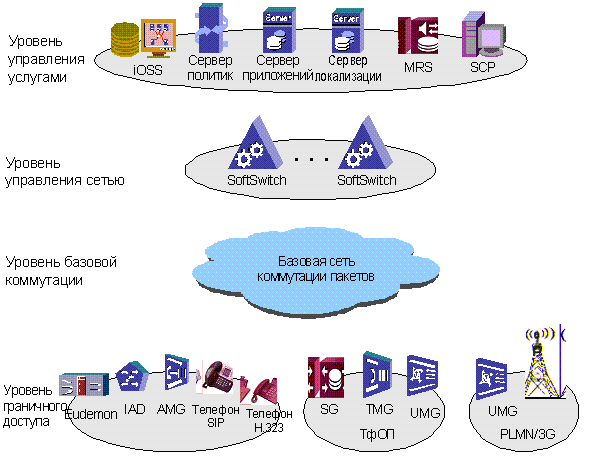

Архитектура сети показана на Рис.
1-1.
1. Уровень граничного доступа используется для подключения
абонентов и терминалов к сети с помощью множества средств и для преобразования
исходного формата информации в подходящий формат, в котором информация может
передаваться по сети.
2. На уровне базовой коммутации используется пакетная технология,
и этот уровень состоит из устройств, распределенных по магистральной сети и
MAN, в частности, маршрутизаторов и коммутаторов третьего уровня. Уровень
базовой коммутации используется для предоставления абонентам универсальной
интегрированной платформы передачи высокой надежности, гарантии качества
обслуживания (QoS; Quality of Service) и обеспечения большой емкости.
Рис. 1-1 Решение U-SYS, предложенное компанией Huawei
3. Уровень управления сетью отвечает за реализацию управления
вызовами. Базовой технологией на этом уровне является технология программной
коммутации, которая используется для поддержки функций базового управления вызовами
в реальном времени и управления соединениями.
SoftSwitch:
являясь базовым оборудованием NGN, SoftSwitch выполняет функции управления
вызовами, управления доступом к медиашлюзу, распределения ресурсов, обработки
протоколов, маршрутизации, аутентификации и тарификации, а также предоставляет
абонентам базовые услуги передачи речи, услуги мобильной связи, мультимедийные
услуги и интерфейсы прикладного программирования (API; Application Programming
Interface).
4. Уровень управления услугами в основном служит для
предоставления дополнительных услуг и поддержки эксплуатации на основе
установленных соединений.
В системе U-SYS SoftX3000 SoftSwitch (далее называемой SoftX3000),
разработанной компанией Huawei Technologies, Ltd., используются
усовершенствованные технологии программного обеспечения и аппаратных средств, а
также поддерживаются разнообразные функции предоставления услуг и мощные
функции организации сети. Оборудование SoftX3000 может применяться на уровне
управления сетью сети следующего поколения (NGN; Next Generation Network).
Являясь изделием SoftSwitch большой емкости и высокой
производительности, SoftX3000 может применяться на уровне управления сетью NGN
и обеспечивает управление вызовами и управление соединениями для услуг передачи
речи, данных и мультимедийных услуг на основе IP-сети.
SoftX3000
поддерживает разнообразные функции предоставления услуг и мощные функции
организации сети. В процессе развития и интеграции традиционных сетей ТфОП в
сеть NGN оборудование SoftX3000 может использоваться в качестве оконечной
станции, транзитной станции, междугородной станции, международной станции и т.
д.
Являясь шлюзовым устройством большой емкости
операторского класса, UMG8900 поддерживает взаимодействие между различными
сетями доставки информации и выполняет функцию преобразования между потоками
трафика различных форматов. Кроме того, UMG8900 может использоваться в сети NGN
в качестве шлюза соединительных линий (TG) и шлюза доступа
(AG), а также одновременно поддерживает встроенную функцию шлюза сигнализации
(SG).
При
организации сети с устройствами программной коммутации устройство UMG8900 может
выступать в качестве коммутатора с временным уплотнением (TDM) следующего
поколения, используя архитектуру сети следующего поколения (NGN) для
предоставления всех услуг ТфОП и обеспечения плавного перехода к NGN.
Все это открывает операторам связи новые
возможности совершенствования своих сетей, а пользователям дает надежду на
появление современных удобных и надежных услуг связи.
