Учет бокового баланса при построении базовой основы конструкции.

Жаунгарова А.А.

Алматинский технологический университет

В мире разработано огромное количество методик конструирования одежды, которые, традиционно, используются в той или иной стране /1/ и синтез их дает ощутимые результаты в практике конструирования.

Известно, что качество посадки изделия характеризуется его равновесным положением на фигуре, отсутствием заломов, морщин и складок. Это достигается соответствием изделия фигуре потребителя, которая в свою очередь зависит от исходных данных (размерных признаков и припусков к ним) и принципов построения.

Возьмем, к примеру, Единый метод ЦОТШЛ, в котором положение плечевой точки определяется по формулам:

А2 П1 = Шп + (раствор вытачки) + П пос

ТП1 = ВпкII + Пвпк

Измерение высота плеча косая (ВпкII) учитывает кривизну поверхности фигуры в области лопаток, а при перенесении этого измерения на плоскость данная кривая выпрямляется и дает погрешность. Таким образом, сочетание этих расчетов несоответствует действительному положению плечевой точки в готовом изделии и нарушает боковой баланс изделия.

Автором была поставлена задача: найти более точное определение положения плечевой точки (П1 – на спинке и П5 – на полочке). Решение было найдено при синтезе методик ЦОТШЛ и метода Ст. Садовски /2/.

Анализ разверток поверхностей женских фигур показал, что искомая величина не зависит от таких размерных признаков, как высота плеча косая спереди ВпкпII и высота плеча косая ВпкII. Наиболее логично определять положение плечевой точки П1 разностью двух размерных признаков: уровень плеча спинки (Упс) и уровень плеча переда (Упп) (обозначение мерок по бретелям группы Д /2/ переименовано автором в целях удобства их использования).

Данные измерения рекомендуется производить при использовании приспособления ЦОТШЛ – наплечника, позволяющего более точно определять расположение плечевого шва (типового его положения) и резиновой тесьмы для установления горизонтали на линии талии, которые надевают на фигуру перед началом измерений.

Например, уровень плеча спинки (Упс), снимают, накладывая сантиметровую ленту через плечевой сустав (Рис.1). Конец сантиметровой ленты прикладывают сзади к тесьме, укрепленной на линии талии, и ведут ленту до плечевого сустава, записывают это расстояние (37см); затем, придерживая сантиметровую ленту на плече, ведут ее по плечевому суставу (по линии втачивания рукава) и далее до линии талии спереди строго вертикально (37/72см). Если от целой мерки (72см) отнять мерку длины спинки (72-37 = 35см), то получим мерку уровня плеча переда (Упп).

а б в

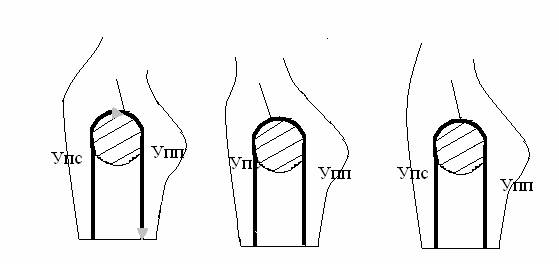

Рис 1. Варианты фактического положения плечевой точки П1 на фигурах с различной осанкой.

Как видно из рисунка 1 величина бокового баланса находиться в тесной зависимости от осанки фигуры: увеличивается для фигур с выпрямленной осанкой (Рис. 1б), уменьшается для фигур с сутуловатой осанкой (Рис. 1а) и находиться в равновесном положении для условно типовых фигур (Рис.1в).

Построение чертежа ОК (основы конструкции) спинки и полочки с учетом использования любой методики конструирования включает этапы построения базисной сетки чертежа, верхних контурных линий /3/ и др. На рисунке 2 показан прием построения уровней плеча спинки и полочки, характеризующий боковой баланс одежды для верхней части тела.

Положение наружного конца плечевого среза спинки П1 определяют способом радиусографии, но в отличие от традиционного определения используют размерные признаки: Шп – ширина плечевого ската и Упс. Плечевая точка при этом находиться на пересечении дуг первого радиуса из точки вершины горловины А2 и второго – из точки на линии талии Т1 (см рис. 2). Наклон плечевого среза полочки (П5) определяют тем же способом, каким определяют положение плечевой точки спинки.

Следует обратить особое внимание на то, что при определении уровней плеча спинки и полочки в качестве направления для измерения Упс и Упп берется опущенная вертикаль от точек Г1 и Г4 до линии талии (Рис.2).

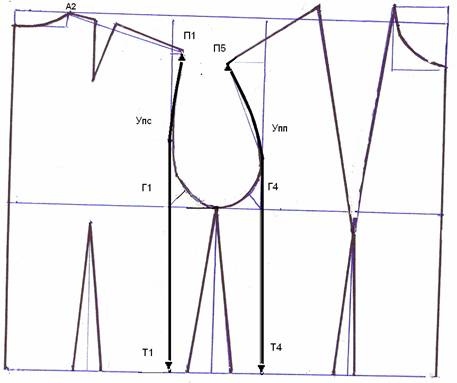

Рис.2 Нахождение положения плечевой точки спинки и полочки.

Установленные связи между этими точками позволило найти графический метод нахождения положения плечевой точки П1 – от точки Т1 вдоль по вертикали через точку Г1 и П5 – от точки Т4 через точку Г4 на чертеже конструкции.

Таким образом, применение описанного способа поможет построить правильную конструкцию с оптимальным балансом даже на очень сложную фигуру с любой шириной плеч и асимметрией в строении правой и левой частей тела человека, а также этот способ легко вписывается в различные системы конструирования одежды, его можно применять и в САПР.
