Химия и химические технологии / 5. Фундаментальные

проблемы создания новых материалов и технологий

Безруких Н.С., Безруких Е.Г.

ФГБОУ ВПО «Сибирский государственный технологический университет»

НПО «Пульсар», г. Красноярск, Россия

Очистка газовых выбросов от органических загрязнений озоном

Множество предприятий пищевой, биохимической, фармацевтической промышленностей имеют газовые выбросы, содержащие органические загрязнения. Газовые выбросы, даже пройдя предварительные очистные сооружения, нередко обладают резкими запахами и требуют дезодорации. Одним из методов дезодорации является озонирование [1].

В данной работе приведен пример очистки на озонирующей установке газов от органических загрязнений с резким запахом, выходящих из ферментера стрептомицинового производства.

Внешний вид озонирующей установки приведен на рисунке 1, а ее схема – на рисунке 2. Установка врезана байпасом в штатный трубопровод, подающий газовые отходы в коллектор. При перекрытии штатного трубопровода газы с расходом около 1100 м³/час по трубе диаметром 100 мм подаются в установку. Сначала они попадают на циклон, где отделяется капельная влага, а затем – в реактор. Реактор, представляющий собой безбарьерный озонатор, выполненный из алюминия [2], имеет цилиндрическую коаксиальную конструкцию длиной 5 метров и диаметром 0,5 метра. Внутренний цилиндр снабжен большим количеством стальных игл, на которых и развивается электрический разряд, вырабатывающий озон. Безбарьерный озонатор питается от НЧ-генератора, работающего на частоте 66 кГц.

Установка имеет два пробника для отбора проб исходного и обработанного озоном газов. Для отбора проб использовалась воздуходувка и теплообменник, охлаждаемый рассолом с температурой –10⁰ С. Газовый поток с расходом 5 л/час прогонялся через теплообменник. Полученный конденсат исследовался на хроматографе.

Рис. 1. Внешний вид озонирующей установки

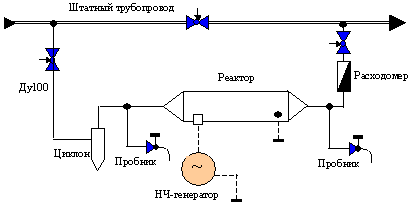

Рис. 2. Схема озонирующей установки

Результаты измерений приведены в таблице 1.

Таблица 1. Результаты измерений

Измерение	Расход газа через установку, м^3/час	Расход газа через теплообм., л/мин	Время забора проб, мин	Объем конденсата, мл	Концентрация органики, мг/м^3	Потребляемая мощность, кВт	Степень очистки
1 до 1 после	1120 1125	5,0 5,0	130 130	10,5 4,5	7,3 7,0	3,0 3,0	4,1%
2 до 2 после	1130 1125	5,0 5,0	80 75	3,0 2,0	5,7 3,3	4,0 4,0	42,1%
3 до 3 после	1125 1120	5,0 5,0	98 96	10,0 1,8	8,7 0,11	4,5 4,5	98,7%
4 до 4 после	1110 1115	5,0 5,0	54 50	7,0 1,1	12,0 0,05	4,5 4,5	99,6%

Из таблицы 1 видно, что описанная выше озонирующая установка при соответствующей мощности способна эффективно осуществлять очистку газовых выбросов от органических загрязнений. При этом запаха, характерного для стрептомицинового производства, органолептически не наблюдалось. Наблюдался легкий запах, характерный для концентраций озона в пределах ПДК.

БИБЛИОГРАФИЧЕСКИЙ СПИСОК

1. Баркалов, Б.В. Кондиционирование воздуха в промышленных, общественных и жилых зданиях [Текст]: монография/ Б.В. Баркалов, Е.Е. Карпис - М.: Издательство литературы по строительству, 1971. - 269 с.

2. Высокочастотный безбарьерный озонатор [Текст]: Авторское свидетельство СССР 1809965: МПК С 01 В 13/11/ Безруких Е.Г., Долгополов Б.Б.; заявитель Центральное конструкторское бюро «Геофизика».
