СОВЕРШЕНСТВОВАНИЕ ПРОСТЕЙШИХ
ВЗРЫВЧАТЫХ СМЕСЕЙ
НА ОСНОВЕ АММИАЧНОЙ СЕЛИТРЫ И ВЯЖУЩЕГО
ИЗ НЕФТЕПРОДУКТОВ
Мансуров З. А., Казаков Ю. В., Акказин Е.А.,
Дәулет Қ.,
Турсунбек С.,
Пәният
Г.
Казахский национальный университет имени аль-Фараби
Введение. Простейшая взрывчатая
смесь на основе «непористой» гранулированной аммиачной селитры, и
нефтепродуктов, называемая «игданит», является самым дешевым ВВ. Эксперименты
показывают, что в течение суток дизтопливо (ДТ мигрирует в нижнюю часть заряда,
где его концентрация достигает до 8-12 %. Это приводит к затуханию детонации в
нижней части заряда, а в верхней части, где концентрация ДТ не превышает 2 %, к
пониженному тепловыделению. Испытания «игданита» местного приготовления в конце
60-х начале 70-х г.г. на карьерах
привели к значительному числу «отказов» при взрыве, высокому выходу
«негабаритных» кусков и большому завышению подошвы уступов. В настоящее время
относительная стабильность простейших ВВ достигается введением стабилизирующих
добавок, поглощающих ту часть топлива, которая не удерживается «непористыми»
гранулами: древесная мука, сухой железорудный концентрат, угольная пыль и др.
Принципиальный недостаток таких ВВ состоит в том, что большая часть топлива
имеет только поверхностный контакт с окислителем – гранулами АС. Это приводит к
уменьшению доли тепловой энергии, поддерживающей детонационный процесс,
уменьшению скорости детонации и дробящей способности, что
существенно ограничивает область применение таких ВВ (грунты, ракушечники,
известняки и т.д.). Зарубежные разработчики ВВ (США, Канада, Россия, Швеция и
т.д.), для производства игданита применяют пористую селитру, изготавливаемую по
специальной технологии, в основе которой лежит многократное нагревание до
температуры модификационного перехода 32,30С и охлаждение АС при
влажности 1,6 – 2 % . Такая технология позволяет получить гранулы селитры с
повышенной пористостью, что приводит к следующим недостаткам: прочность таких
гранул в 2-3 раза ниже, чем прочность гранул непористой селитры. Это
вызывает большое пылеобразование при пневмозаряжании, низкую насыпную
плотность 0,7÷0,75кг/м3 против 0,85÷0,9 кг/м3 для непористой
селитры; невозможность получения однородного состава ВВ при смешивании АС и ДТ
в местных условиях. Гранулы АС, вступившие в контакт с ДТ первыми, поглощают ДТ
в количестве, значительно превышающем оптимальное – 5,6 %, а остальные гранулы
поглощают остаток ДТ в недостаточном до оптимального соотношения количестве.
Очевидно получение однородного состава пористой селитры с оптимальным
содержанием дизтоплива требует заводских методов смешивания АС с ДТ (орошение в
кипящем слое и т.д.), что в условиях местного изготовления
ВВ вряд ли возможно. Коллективом авторов [1] сделаны замеры скорости детонации
ВВ различных составов, изготовленных по рецептуре, применяющейся в производстве
сыпучих ВВ на основе непористой АС российского производства, пористых АС
российского и зарубежного производства в зарядах диаметром 100 мм с различными
оболочками. Установлено, что ВВ на основе непористой АС как чистой смеси с ДТ, так и
со стабилизирующими добавками в открытых зарядах взрываются с затуханием
детонации (отказы), в асбоцементных трубах скорость детонации не превышает 2,5
км/с. Смеси на основе российской пористой селитры даже в стальных трубах
толщиной стенки 4,0÷4,5 мм детонирует со скоростью до 3,0 км/с и только
АС-ДТ на основе пористой селитры производства Канады (фирма Grend Paroisse)
достигают скорости детонации в стальных трубах в среднем 3,7 км/с. Насыпная
плотность селитры зарубежного производства 0,72 кг/дм3, что на 25 % ниже
насыпной плотности непористой АС (0,9 кг/дм3) и на 14 %
ниже
насыпной плотности пористой селитры российского производства (0,82 кг/дм3).
Коллектив авторов [2 ] на основании теории горения зерен ВВ установил, что
скорость детонации смесей непористой АС с ДТ без добавок, как и с таковыми, а
так же и пористой АС с ДТ имеют относительно низкие значения скорости детонации
не только из-за малой плотности заряжания но и из-за особенности горения самих
зерен ВВ. Вначале происходит горение зерен в зоне, покрытой пленкой горючего и
реакция окисления идет при значительном отрицательном кислородном балансе, а в
конце без горючего – при значительном положительном кислородном балансе, это
приводит к снижению доли энергии ВВ, поддерживающей процесс детонации, а значит
к снижению ее скорости. Это же характерно и по отношению к смесям с не пористой
селитрой, в которой отдельные гранулы содержат большое количество дизтоплива, а
другие – недостаток его [3].
Лабораторные исследования
В лаборатории энергоемких
материалов факультета Химии и химических технологий КазНУ им аль-Фараби разработаны модифицированные простейшие
взрывчатые вещества - стабилизированные игданиты.
Состав
масс, %:
Аммиачная
селитра – 94,5
Отработка масла +Битум (БНД) –5,5
Элементный состав БНД 60\90
Таблица 1.
Марка битума |
Зольность % |
С |
H |
S |
N |
O |
БНД 60\90 |
0,167 |
84,91 |
11,01 |
3,05 |
0,52 |
0,34 |
Состав тщательно перемешивался до получения однородной массы серо – белого цвета (рис 1).

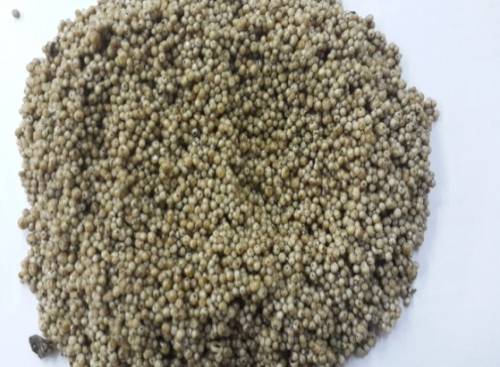

Рисунок 1 - Стабилизированный игданит серо – белого цвета.
Проводились исследования на предмет миграции
жидкой горючей добавки из колонки заряда.
Данные миграции ЖГД из колонки заряда сведены в табл. 2 и
графически показаны на рис.2
Таблица
2. Объем
миграции ЖГД
из колонки заряда.
Содержание
Битума, % |
Объем
миграции ЖГД (%) по времени (ч) |
|||
24
ч |
48
ч |
72
ч |
96
ч |
|
0,025 |
35 |
45 |
48 |
52 |
0,05 |
30 |
40 |
45 |
48 |
0,1 |
17 |
25 |
28 |
30 |
0,15 |
10 |
15 |
18 |
20 |
0,2 |
3 |
5 |
6 |
8 |
0,25 |
0 |
0 |
0 |
0 |
В результате проведенных исследований
выяснилось, что при вводе в жидкую горючую добавку БНД в объеме 0,25 % от массы жидкой горючей добавки. Миграция
отсутствовала. Проводились исследования на предмет слеживания ВВ. В течении 6
месяцев комкования и разрушение гранул
отсутствовало.

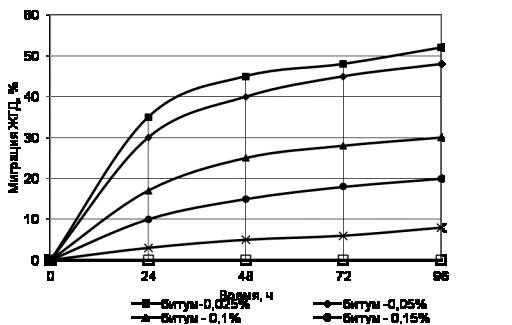

Рисунок 2 - Зависимость миграции от
времени и объемов БНД
ВЫВОДЫ
Таким
образом, результаты проведенных исследований показали, что удерживающая
способность гранул АС не обеспечивает необходимое поглощение ДТ, что
существенно снижает взрывчатые
характеристики ВВ.
Установлено,
что введение в состав вяжущего БНД ликвидирует миграцию дизельного топлива из
колонки заряда. В результате ВВ остается физически стабильным более 96 часов
после его приготовления.
Полученный
состав может готовится на заводе и на
месте применения без изменения
существующих технологий, имеет высокую экологичность и большую экономическую эффективность.
Таким образом, решается вопрос стабилизации стехиометрического состава во
времени, и это ликвидирует основной недостаток смесей АС-ДТ, являющийся главным
сдерживающим фактором в широкомасштабном использовании АС-ДТ на горных
предприятиях для отбойки необводненных горных пород.
ЛИТЕРАТУРА
1.
Влияние
типа и свойств аммиачной селитры на взрывчатые характеристики сыпучих смесевых
ВВ /В.Г. Додух, А.В. Старшинов, А.М. Черниловский и др.- Горный журнал. – 2003.
- № 4.- с. 66-70.
2. Характеристические параметры уплотненных
микрогранулированных взрывчатых веществ на основе смесей нитрата аммиака с
нефтепродуктами./ Джордж Б Кларк, Роберт Ф. Брузовски, Джозеф Г. Стайтс и др.-
В сб. «Разрушение и механика горных пород.».- Москва, Недра, 1992 .- с. 43-61.
3. Вісник КДПУ. Випуск 2/2006 (37). Частина
2.
