Разработка квадратичного преобразования с вертикальной осью симметрии применительно к конструированию поверхности туннеля



Одним из основных направлений исследования начертательной геометрии является развитие теории геометрических преобразований с целью применения в решении научных и технических задач, связанных сложными геометрическими формами.

В шахтном строительстве часто применяется каналовые поверхности сводчатой формы. Сводчатая форма более благоприятна с точки зрения ее устойчивости, рационального использования крепи, ее несущей способности и перераспределения воспринимающих ею нагрузок. При проектировании горизонтальных выработок возникает вопрос геометрического конструирования поверхности сводов. На практике используются, в основном, составные своды из дуг кривых 2-го порядка или сплайны, что усложняют решения конструкторских и технологических задач.

Для формообразования криволинейных поверхностей подземных выработок можно использовать геометрические преобразования, в частности (2-2)-значные преобразования, что позволяет моделировать сложные поверхности по наперед заданным геометрическим параметрам и автоматизировать процесс их проектирования.

В данной статье излагаются основы теории (2-2)-значного преобразования2) с вертикальной осью симметрии, порождаемого отображениями однополостного гиперболоида.

Сущность получения (2-2)-значного преобразования Г2 с вертикальной осью симметрии заключается в следующем:

1)       В трехмерном пространстве задается однополостный гиперболоид Р2 с осью Оy  (рисунок 1), при этом плоскости xОyxy'2≡П2');

2)       На заданной поверхности отмечаем произвольную точку М1°, которую ортогонально проецируем на плоскость П2. Получим точку М (рисунок 2). Следует отметить, что на поверхности Р2 расположена еще одна точка М2°, которая проецируется в точку М (рисунок 2). Окружность  получена пересечением поверхности Р2 и плоскости ;

3)       Поверхность Р2 подвергаем преобразованию β1, которое вращает поверхность Р2 на 90° относительно оси Оy так, чтобы положительное направление оси Оz совпадало с положительным направлением оси Оx. Получим новую поверхность Р2'. Тогда точки М1° и М2° занимают новые положения и они обозначены символами М11° и М21°.

Точки М11° и М21° ортогонально проецировав на плоскость П2', получим точки М1 и М2 (рисунки 3, 4).  является горизонтальным следом плоскости . Таким образом, точке-прообразу М плоскости П2 соответствуют две точки М1 и М2 плоскости П2'≡П2 (рисунок 4). Другими словами на плоскости П2≡П2' устанавливается (1-2)-значное преобразование Г2.

Если точку М1 или М2 подвергать обратному преобразованию Г'2, то получим две точки М3 и М4, одна из которых инцидентна точке М. Поэтому в дальнейшем Г2 будем называть (2-2)-значным преобразованием на совмещенной плоскости П2≡П2'.

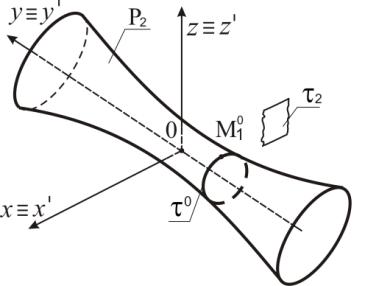

Рисунок 1 – Поверхность Р2

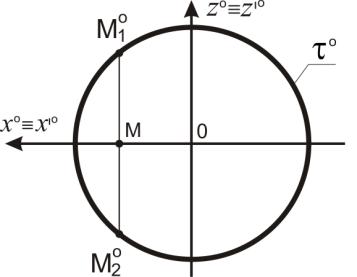

Рисунок 2 – Построение точки М

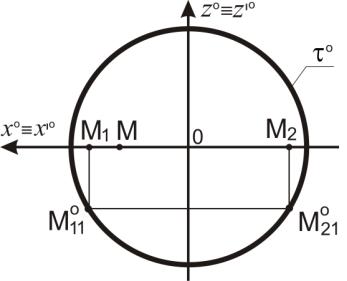

Рисунок 3–Построение точек М1 и М2

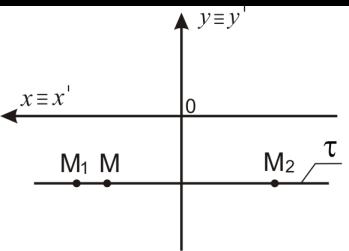

Рисунок 4–Изображение точек М, М1, М2

Определены уравнения (2-2)-значного геометрического преобразования Г2 в виде:

 ,                                        (1)

 ,                                        (2)

где   x, y – координаты прообраза;

         x',y' – координаты образа;

         Rпараметр преобразования.

Определена графическая модель (2-2)-значного геометрического преобразования Г2 в следующей последовательности:

1)          первое уравнение системы (1) преобразует точку М(х,у) на две точки М1 и М2 с абсциссами:

             .                                     (3)

      .                                      (4)

Уравнения (3) и (4) показывают, что точки М1 и М2 симметричны относительно оси Оy. Второе уравнение системы (1) показывает, что точки М, М1 и М2 лежат на горизонтальной линии;

2)          значение  графически определяется следующим образом:

2.1) х и у заданные координаты точки М, то есть известные величины;

        x' – искомая величина;

2.2) обозначим сумму R2+y2 в виде:

 R2 + y2 = b2 .                                           (5)

2.3) выражению (5) соответствует на чертеже прямоугольный треугольник О12 (рисунок 5), где катет О1 равен R, катет 12 равен y; гипотенуза О2 равен b. Для построения прямоугольного треугольника О12: из точки 1 проводим вертикальную прямую и из точки М проводим горизонтальную прямую, которые пересекаются в точке 2;

2.4) учитывая выражение (5), перепишем первое уравнение системы (1) в виде:

  x'2 + x2 = b2 .                                         (6)

2.5) выражению (6) соответствует на чертеже прямоугольный треугольник О45 (рисунок 5), где: катет О4 равен x, гипотенуза О5 равен b, катет 45 равен искомой величине x'. Для построения прямоугольного треугольника О45: точку 3 вращаем до точки 4 центром в точке О. Из точки 4 проводим горизонтальную прямую и точку 2 вращаем центром в точке О, которые пересекаются в точке 5;

2.6) из точки 5 проводим вертикальную прямую и из точки М проводим горизонтальную прямую, которые пересекаются в точке М1 с координатами (x',у'). Точка М2 расположена симметрично точке  М1 относительно оси y.

Таким образом, рисунок 5 является графической моделью (2-2)-значного преобразования Г2 с вертикальной осью симметрии.

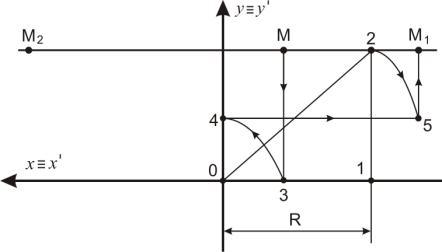

Рисунок 5 – Построение графической модели преобразования Г2
