Телекоммуникационная система мониторинга

состояния технологических объектов

Учитывая, что вопросы энергосбережения являются для Украины очень важными, а учет энергоносителей, например, тепловой энергии и воды нередко проводят в различных лабораториях, которые могут находиться в разных концах региона, то актуальным является разработка телекоммуникационной системы (ТС) централизованного мониторинга состояния удаленных объектов.

Основная цель разработки системы - проверка работы распределенных по региону модулей системы. Для этого в системе использовались модули измерения темпертуры, влажности и напряжения сети.

Необходимая информация между сегментами сети передается через сеть Интернет. При этом, в качестве внешнего интерфейса для связи с центральным сервером был выбран Ethernet и протокол передачи данных TCP/IP (рис. 1).

Экспериментальные исследования и внедрение системы проводились в Днепропетровском филиале ОАО «Укртелеком», который имеет в своей инфраструктуре Интернет и Интранет, что дало возможность провести ее полноценное тестирование.

Предлагаемая ТС позволяет контролировать как параметры аналоговых сигналов технологических объектов (напряжение питающей сети, напряжение электропитающих установок, температуру и влажность воздуха), так и дискретные сигналы.

С учетом пожеланий ОАО «Укртелеком» система была доработана для возможности контроля состояния технологических объектов городской телефонной сети (кабельных колодцев, шкафов и т.д.) и удаленных объектов (сельских АТС, НУПов и т. д.)

Система обеспечивает доступ к информации из любой точки сети (включая Интернет). Ее основные функции:

1. Сбор информации о состоянии дискретных и аналоговых датчиков.

2. Графическое отображение датчиков и их состояния на экране монитора в удобной для восприятия форме - список, табло, карта, график.

3. Автоматический контроль состояния датчиков и генерация сигналов тревоги.

4. Ведение журнала событий срабатывания / восстановления датчиков, полное протоколирование реакции и действий пользователя.

5. Разграничение прав доступа для всех пользователей системы.

6. Распределение информации на необходимое количество рабочих мест, которые подключаются к системе через корпоративные компьютерные сети или Интернет.

7. Мобильное использование клиентского программного обеспечения (работа без инсталяции непосредственно с флеш диска).

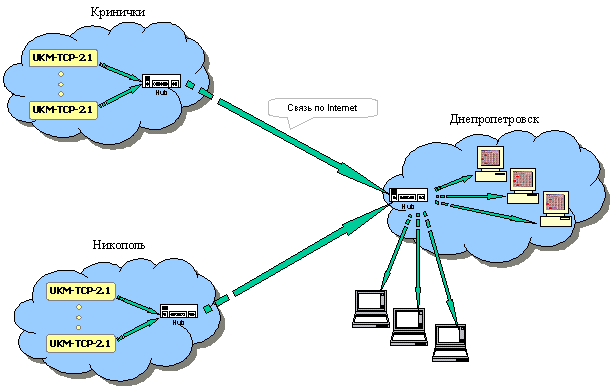

Рис.1. Обобщенная структуа ТС

Аппаратное обеспечение ТС состоит из сервера, модулей UKM-TCP, дислоцированных на удаленных сегментах сети и ПЭВМ пользователей.

В качестве базового сервера используется стандартная ПЭВМ с системными требованиями:

1. Операционная система: Microsoft Windows XP/Server 2003/2008/ Vista/Seven.

2. Процессор Intel Pentium III 800 MГц и выше.

3. Оперативная память 512 Мбайт и выше.

4. SVGA-дисплей.

5. Интерфейс Ethernet (10BASE-T) или совместимый.

6. Свободной памяти на жестком диске не менее 100 Мбайт, а также дополнительный объем для ведения базы данных и хранения ее резервных копий.

На сервере установлена СУБД, HTTP-сервер и специально разработанное ПО [1], обеспечивающее основные и вспомагательные функции ТС.

Модули UKM-TCP предназначены для мониторинга температуры, влажности, напряжения сети электропитания и напряжения питания станционного оборудования, а также состояния дискретных технологических датчиков, контролирующих состояние оборудования и целостность линий электросвязи. Передача состояния датчиков на сервер осуществляется по сети Ethernet, Интернет, ADSL, HDSL.

В качестве источников дискретных сигналов могут использоваться сухой контакт, шлейф и открытый коллектор (сток).
