География и геология/ 5. Картография и геоинформатика

Кадирбаева Д.А., Жомартова Г.

Карагандинский государственный университет им. Е.А.Букетова ,Казахстан

Использование программы MAPINFO PROFESSIONAL 7.0 в создании карты антропогенной дестабилизации ландшафтов Карагандинской области (участок М – 43 – В)

В настоящее время ГИС MapInfo Professional является признанным лидером в области цифрового картографирования.

MapInfo относится к классу векторных ГИС, где основными объектами, с которыми оперирует система, являются векторные объекты. Построение карты в MapInfo заключается в создании совокупности векторных объектов, отображающих необходимые объекты местности и привязки векторных данных к таблицам, в которых хранится атрибутивная информация.

Основные технологические процессы в MapInfo можно разделить на четыре группы: ввод данных, графическое редактирование, геоинформационное моделирование, подготовка данных к печати.

В MapInfo вся информация (и текстовая, и графическая) хранится в таблицах.

В MapInfo все используемые таблицы и окна можно объединить в рабочий набор.

Есть несколько типов окон, в которых можно отображать данные (к примеру окно Карты, окно Отчета, окно Легенды).

Для того чтобы создать карту антропогенной дестабилизации ландшафтов Карагандинской области были использованы различные данные, как: материалы лаборатории ландшафтоведения и геоморфологии и лаборатории проблем природопользования института географии, также различные атласы, карты и информации из всемирной сети Интернет.

Чтобы создать карту в среде MapInfo, обязательно необходима начальная основа. В данной работе в качестве начальной основы использовался фрагмент топографической карты Карагандинской области, точнее топографическая карта участка М - 43 - В.

Топографическая карта была сохранена как растр, и для работы в среде MapInfo, была выполнена ее геопривязка.

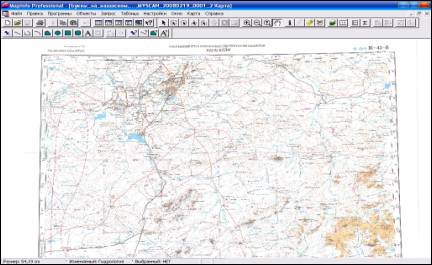

Рисунок 1. Изображение начальной основы как таблицы.

После геопривязки рисунка, в среде MapInfo была выполнена векторизация растровых данных

Сбор данных по растровому рисунку привели к векторизации, то есть к цифрованию графических объектов по их изображению. Векторизация выполнялась по слоям. Слои можно представлять себе как прозрачные пленки, которые могут соединяться в различных соединениях. Каждый слой содержит определенный тип информации. Если такие слои расположить друг под другом, то в результате получится полная карта. Для кажого слоя создается своя таблица.

По характеру антропогенного воздействия и уровню ландшафтной организации в Карагандинской области выделено шесть классов антропогенных ландшафтов:

1. Сельскохозяйственный класс

2. Дорожно-техногенный класс

3. Техногенный класс

4. Лесной класс (этот класс в данном участке отсутствует)

5. Селитебный класс

6. Аквальный класс

С помощью программы каждый класс был нанесен на карту как отдельный слой. После внесения данных на каждую таблицу, они были сохранены на Рабочий Набор 1. WOR.

Для начала используя инструменты рисования от карты, которая была выбрана как растровая подложка, были собраны данные. В первую очередь для того чтобы создать слой аквальных ландшафтов, был выбран нужный стиль для инструментов линия и полилиния, и с их использованием была нанесена гидрологическая сетка участка то есть с помощью названных инструментов реки и временные водотоки были нанесены на Косметический слой (самый верхний слой). После окончания работы, данные на Косметическом слое были сохранены в отдельных таблицах. Во вторую очередь озера и водохранилища участка были нанесены на новый слой и сохранены в новой таблице. Работа выполнялась с использованием инструмента полигон. Стиль полигона можно задавать в начале, либо в конце работы. Его можно изменять в любое удобное время.

После нанесения водных объектов, с помощью инструмента текст на отдельную таблицу были нанесены названия водных объектов.

Следующий слоем были нанесении земли сельского хозяйственного значения. Каждый ландшафт был нанесен как отдельная таблица, и включает четыре таблицы: пашни, орошаемой пашни, сенокосов, пастбищ. Каждый ландшафт был нанесен с использованием инструмента полигон, соответственно для них задавался нужный стиль.

После нанесения ландшафтов сельскохозяйственного класса, для рисования дорожно-техногенных ландшафтов, использовались инструменты линия и полилиния. На этот слой были созданы таблицы железных дорог, улучшенных дорог и грунтовых дорог. Были нарисованы линий электропередачи и нефтепроводы как техногенные сооружения участка.

Для рисования слоя селитебных ландшафтов использовался инструмент полигон. На этот слой были созданы таблицы центра области, то есть город с населением более 50 000 человек, города с населением менее 50 000 человек и поселки городского типа, также поселки и деревни. На отдельную таблицу названия городов, поселков и деревень были нанесены с использованием инструмента текст. Затем была получена конечная, с наиболее полным оформлением, карта.

Для создания слоя техногенных ландшафтов использовался инструмент символ. На этот слой были нарисованы заводы и фабрики, шахты и рудники, также полезные ископаемые участка.

Для того чтобы показать степень нарушенности ландшафтов, участок был разделен римскими цифрами І и ІІ на ландшафтно - экологические зоны.

Затем были нанесены градусная сетка, внешние границы и заголовок.

После создания всех слоев в окне Карты, с помощью окна Легенды были созданы условные обозначения.

В окне Отчета соединенились данные этих двух окон, рисунок был экспортирован на растровый формат (рисунок 3).

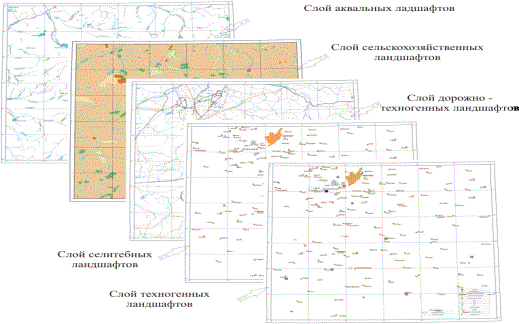

Рисунок 2. Изображение слоев антропогенных ландшафтов

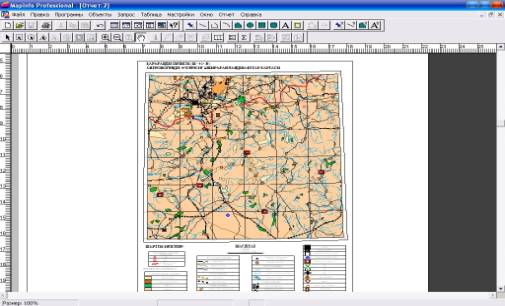

Рисунок 3. Карта в окне Отчета

Рисунок 4. Карта антропогенной нарушенности ландшафтов

Карагандинской области (участок М – 43 – В)

Итак в программе MAPINFO PROFESSIONAL 7.0 с помощью векторизации данных была создана карта антропогенной нарушенности ландшафтов Карагандинской области (участок М – 43 – В).

С помощью программы студент географ или ученик школы, без особых трудностей, может создать необходимую карту и может для дальнейшего использование в учебном процессе.

Таким образом можно сделать выводы:

· ГИС MapInfo достаточно легка в освоении и применении;

· ГИС MapInfo хорошо подходит для применении в школах и в высших

учебных заведениях.

MapInfo Professional — полнофункциональная инструментальная геоинформационная система. С ее помощью можно создавать и редактировать карты, хранить и обрабатывать информацию, связанную с картографическими объектами.

На карты ГИС можно нанести не только географические, но и статистические, демографические, технические и многие другие виды данных и применять к ним разнообразные аналитические операции. ГИС обладает уникальной способностью выявлять скрытые взаимосвязи и тенденции, которые трудно или невозможно заметить, используя привычные бумажные карты. Мы видим новый, качественный, смысл введенных данных, а не механический набор отдельных деталей.

Список использованной литературы:

1. Цветков В. Я. Основы работы с MapInfo: Начальный этап работы. - Методические указания. – Москва: Центр Информатизации, 2008.

2. MapInfo Professional: Руководство пользователя (полное). - MapInfo Corporation / Troy, New York, 659 с.

3. www.mapinfo.com, www.dataplus.ru
