УДК 631.35:631.115.1 Зооинженерия

Хохлов А.М., Герасимов В.И., Барановский Д.И., Данилова Т.Н.,

Донских Т.В.

Харьковская государственная зооветеринарная академия

г. Харьков, Украина

УБОРОЧНО-ПОГРУЗОЧНЫЕ МАШИНЫДЛЯ МАЛЫХ ФЕРМ И ФЕРМЕРСКИХ ХОЗЯЙСТВ

Агрегат для очистки территории малых ферм и выгульных площадок от навоза СУ-Ф-0,4 (рис. 1). Предназначен для комплексной механизации уборки навоза с выгульных площадок и очистки территории животноводческих ферм с малой концентрацией животных. Может использоваться для доставки подстилочных материалов в животноводческие помещения и на выгульные площадки, кормовых корнеплодов из хранилищ, на переработку в кормоцех или для раздачи; для очистки кормовых проходов от остатков корма; погрузки и раздачи сыпучих и мелкокусковых материалов при внутрифермовской перевозке; подъема штучных и затаренных грузов при их погрузке в транспортные средства общего назначения. Представляет собой тракторное самоходное шасси Т-16М с самосвальным кузовом, оборудованное навеской самопогрузчика.

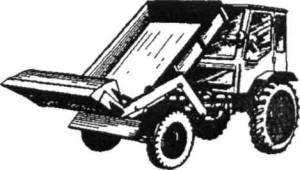

Рис. 1. Агрегат для очистки территории от навоза СУ-Ф-0,4

Механизатор с помощью гидравлики шасси опускает ковш с погрузчика на поверхность площадки и движением шасси вперед подбирает погружаемый материал до заполнения ковша. Затем ковш гидравликой поднимается над кузовом шасси и поворачивается назад для разгрузки материала в кузов. Циклы подбора и загрузки материала повторяются до полного заполнения кузова.

Для загрузки кузова с автоматическим открыванием переднего борта используется тот же гидроцилиндр гидравлики самоходного шасси, что и для подъема ковша. Ковш может переводиться в режим работы бульдозера для очистки площадок и кормовых проходов и в режим разгрузки материала наклоном вперед путем перестановки опор штоков гидроцилиндров ковша. Жесткость конструкции навесного оборудования обеспечивает надежность подбора загружаемого материала. Техническая характеристика агрегата СУ-Ф-0,4 представлена в таблице 1.

Изготовитель – Экспериментальное производственное предприятие ВНИИМЖа.

1. Техническая характеристика агрегата СУ-Ф-0,4

Грузоподъемность, кг ковша самосвальной платформы	400 1000
Производительность на уборке навоза и его перевозке на расстояние до 200 м, т/ч	До 12
Ширина захвата, мм	1700
Скорость, км/ч: во время забора материала при полной загрузке кузова	до 2 до 8
Высота подъема штучных грузов в ковше, м	до 1,6
Наименьший радиус поворота, м	5,2
Габаритные размеры, мм	4870 х 2680 х 1700

Сельскохозяйственный трактор Т-25ФМ с погрузочным оборудованием ПФТ-Ф-0,15-1. (рис. 2).

Предназначен для механизации трудоемких работ в малых хозяйствах, для погрузки сыпучих и малосыпучих материалов, измельченных грубых кормов, силоса и навоза в транспортные средства, а также для погрузки и разгрузки с транспортировкой на небольшие расстояния контейнеров, поддонов и различных штучных грузов.

Рис. 2. Трактор Т-25ФМ с фронтальным погрузчиком ПФТ-Ф-0,15-1

В комплект сменных рабочих орудий входят: основной ковш; ковш увеличенной емкости; вилы; вилы для поддонов; крюк с траверсой.

Техническая характеристика трактора Т-25ФМ с фронтальным погрузчиком ПФТ-Ф-0,15-1 представлена в таблице 2.

2. Техническая характеристика трактора Т-25ФМ с погрузочным оборудованием ПФТ-Ф-0,15-1

Базовый трактор	Т-25ФМ
Мощность двигателя, л.с.	27
Масса трактора с погрузчиком, кг	2335
Грузоподъемность номинальная, кг	150
Высота погрузки ковшом, м	2
Вместимость ковша, м³: основного увеличенной емкости	0,1-0,15 0,16-0,18
Скорость движения, км/ч: рабочая транспортная	4 14
Габаритные размеры, мм (с ковшом в рабочем положении длина (с ковшом в нижнем положении) ширина высота (с ковшом в верхнем положении)	4500 1780 3300
