Цхе В.К., Олжаев И.Т.

Семипалатинский государственный университет имени Шакарима

Методика проведения эксперимента по определению газовой проницаемости графита ГМЗ газами

Экспериментальное устройство (ЭУ)

Экспериментальное устройство (ЭУ) для изучения проницаемости графита марки ГМЗ гелием и азотом (рисунок 1).

Технические характеристики экспериментального устройства:

1. Расчетное максимальное статическое давление, кгс/см² . . . . . . . . 12,6.

2. Расчетная максимальная температура корпуса ампулы, К .. . …. …800.

3. Рабочая среда - азот (N₂), гелий (He), кислород (О₂).

ЭУ представляет собой сварной герметичный цилиндрический сосуд, состоящий из следующих основных элементов:

- контейнер с днищем;

- крышки;

- графита ГМЗ;

Корпус экспериментального устройства изготовлен из трубы Æ61´4 мм, с приваренным днищем.

В состав днища входит штуцер для создания инертной среды и измерения давления во внутренней полости ампулы.

В состав крышки входит термопара, герметично запаянная в крышку.

Целью испытаний является исследование эффекта проницаемости и удержания газов в порах графита.

В процессе испытаний решаются следующие задачи:

- определение коэффициента проницаемости по результатам сравнительных испытаний;

- экспериментальное определение количества газа, удерживаемое в порах графита.

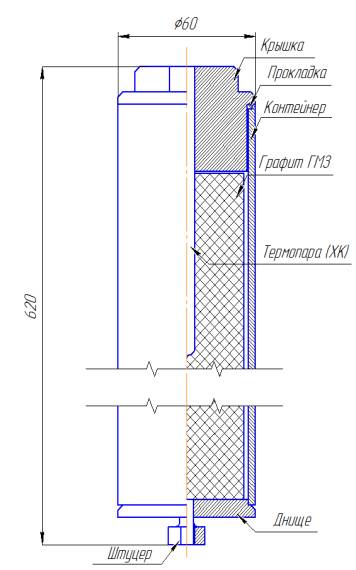

Рисунок 1 – Конструктивная схема экспериментального устройства.

Объем испытаний

Серия испытаний включает в себя:

- подготовительный этап;

- физические исследования;

- эксперимент;

- послеэкспериментальные исследования.

Подготовительный этап включает в себя:

- сборку и монтаж экспериментального устройства;

- монтаж и подготовку технологических систем;

- подготовку информационно-измерительной системы.

Условия и порядок проведения испытаний

Наружная температура воздуха считается постоянной (Т_наруж= 20 ^оС). Испытания проводятся при различных давлениях и с различной рабочей средой, при смене рабочей среды обязательно производить вакуумацию ЭУ.

Пневматическая схем для проведения данного эксперимента представлена на рисунке 2.

МН-1 – мановакууметр; Н 1 – вакуумный насос; ВН-1, ВН-2, ВН-3, ВН-5, ВН-6, ВН-7 – вентиля.

Рисунок 2 - Схема пневматическая принципиальная

Список использованных источников

1. Гончаров В.В. Действие облучения на графит ядерных реакторов / В.В. Гончаров, Н.С. Бурдаков, Ю.С. Виргильев и др. М.: Атомиздат, 1978.-272 с.

2. Виргильев Ю.С. Пористость и некоторые другие физические свойства конструкционного графита / Ю.С. Виргильев // Химия тв. топлива. 1973.-№ 5.-С. 102-105.
