Устройство для определения механической прочности костей мелких биообъектов

Общеизвестно, что основной функцией костей в организме человека и животных является обеспечение необходимых прочностных характеристик особи как целого и отдельных органов при действии статических и динамических нагрузок. Поэтому целью научных исследований, посвященных изучению влияния различных факторов на структурно-функциональное состояние костной системы, в конечном итоге, должно быть определение их механико-пластических свойств.

Определение основных механических свойств костей, таких как предел прочности, модуль упругости и т.д., может быть выполнено на различных испытательных установках. Для их измерения нами сконструировано простое устройство, позволяющее испытывать целые кости мелких биологических объектов как на изгиб, так и на сжатие (рис. 1).

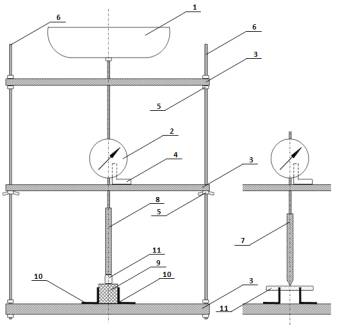

Рис. 1. Схема устройства для испытания костей на изгиб и сжатие (описание в тексте).

Данное устройство сконструировано на основе измерителя часового типа ИЧ-1 - 2, с помощью которого определяется величина деформации твердого тела при дозированной весовой нагрузке (в нашем случае плечевой кости, если проводится испытание ее прочности на изгиб, и позвонков крыс - на сжатие). Емкость для размещения эталонов массы - 1 находится непосредственно над исследуемой костью, что исключает разного характера рычаги и шарнирные конструкции, благодаря чему вся масса нагрузки передается непосредственно на кость по вертикальной оси, путем соединения емкости с измерителем часового типа - 2 с помощью верхней части оси последнего. В свою очередь измеритель часового типа ИЧ-1 - 2 закреплен на платформе - 3 с помощью стойки индикатора - 4. Горизонтальный уровень данной платформы регулируется перемещением гаек - 5 на опорных осях, установленных в четырех точках. К нижней части оси измерителя часового типа ИЧ-1 - 2 крепится одна из насадок в зависимости от того в каком режиме необходимо осуществить деформацию биообъекта (на изгиб используется остроконечная насадка - 7, а на сжатие образца – тупоконечная - 8). Исследуемый образец устанавливается на рабочую поверхность - 9 (в режиме «на сжатие»), плотно закрепленной на нижней пластине с помощью двух стоек – 10. Опорные оси проходят насквозь все три пластины, фиксируясь неподвижно с верхней и нижней пластиной гайками, а со средней пластиной - подвижно, для регуляции уровня данной платформы, что является неотъемлемой частью устройства из-за специфических особенностей каждого исследуемого образца - 11. Увеличенный вес опорной металлической пластины, с прикрепленной к ней рабочей поверхностью, обеспечивает смещение центра тяжести вниз, что придает большую стойкость всей конструкции.

Испытание костей производится следующим образом. Испытуемый образец - 11 устанавливается на рабочую поверхность – 9 (при испытании на сжатие), которую помещают между стойками – 10 или укладывается на них (при необходимости создания деформации на изгиб). Завинчивается соответствующая насадка (с плоской поверхностью нагружения для исследования на сжатие и в виде гильотины с толщиной нагружающей поверхности 1 мм при изгибе), шкала измерителя часового типа устанавливается на 0 мкм. После чего с определенной частотой помещают эталоны массы в емкость, отмечая их количество при деформации кости на 1 мкм. Нагружение производится до момента разрушения кости.

После чего производится построение диаграммы нагружения, с помощью которой осуществляется расчет ряда показателей, отражающих биомеханические свойства костей.

Рекомендованными являются следующие параметры: при исследовании на изгиб - модуль упругости, предел прочности, удельная стрела прогиба, работа разрушения (Ковешников В.Г., Лузин В.И., 2003); при исследовании на сжатие - показатели, которые характеризуют кость как конструкцию: предел упругой деформации, энергия упругой деформации, жесткость; показатели, которые характеризуют кость как материал: предел прочности, относительная упругая деформация, модуль упругости, удельная энергия упругой деформации (Ступаков Г.П. и др., 1987).
