Богданов В.И., Боровкова О.С.



ОАО «НПО «Сатурн»,

ФГБОУ ВПО «Рыбинский государственный авиационный технический университет имени П.А. Соловьева», г. Рыбинск, Россия



АНАЛИЗ ТЯГОВЫХ ХАРАКТЕРИСТИК ПУЛЬСИРУЮЩИХ РЕАКТИВНЫХ ДВИГАТЕЛЕЙ И ВЫВОД СООТНОШЕНИЙ ДЛЯ ИХ ОПРЕДЕЛЕНИЯ



Опыт расчётных и экспериментальных исследований пульсирующих реактивных двигателей выявил проблему достоверной оценки их тяговых характеристик, особенно в полётных условиях. Проблема в основном определяется присоединением отработанной (собственной) массы газа в выходном устройстве, повышающим импульс, который зависит от параметров и условий протекания пульсирующего рабочего процесса [1, 2].

Выполнен анализ газодинамических, тяговых характеристик, а также геометрических параметров известных пульсирующих ВРД [3]. Характерно сильное влияние отношения длины L двигателя к его диаметру d на удельный расход топлива. При увеличении данного отношения, и соответственно объёма выходного устройства двигателя, растёт присоединённая масса газа, что приводит к увеличению импульса и снижению  удельного расхода топлива (рис.1). При этом максимальное давление сгорания изменяется незначительно. На рис. 2 показана схема ПуВРД SNECMA 3340 «Escopette» с увеличенным L/d с удельным расходом топлива, близком к уровню, соответствующим малоразмерным ТРД. Результаты анализа соответствуют полученным ранее в ОАО «НПО «Сатурн» результатам расчетных и экспериментальных исследований пульсирующего рабочего процесса в реактивных двигателях.

Расчётно-теоретическим исследованием, при корректных допущениях, получены соотношения для определения тяговых характеристик с учётом присоединения отработанной (собственной) массы газа в условиях пульсирующего рабочего процесса для ВРД [4].

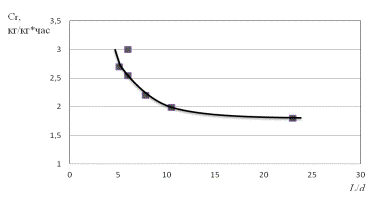

Рис. 1 – Зависимость удельного расхода топлива от отношения длины двигателя к его диаметру (1 – AS014, 2 - АУ-8-75С (США), 3 - SNCAN (Франция), 4 - Саундерс-РО (Англия), 5 - AS.1 (Германия), 6 - Escopette (Франция))

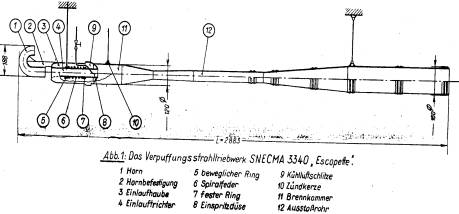

Рис. 2 – Пульсирующий воздушно-реактивный двигатель SNECMA 3340 «Еscopette»



Тяга для пульсирующего ВРД с присоединением собственной массы газа по аналогии с известным эжекторным усилителем тяги:

где: -  - коэффициент присоединения массы определяется отношением  присоединённого расхода газа  Gпр  к расходу воздуха  Gв;

       -  -  кпд  процесса присоединения  массы,

а  удельная  тяга  определится  соотношением:

Из анализа полученных соотношений следует, что скорость истечения газа не может определять удельную тягу как в обычном ВРД. Для её определения необходимо использовать известное отношение измеренной тяги к расходу воздуха через двигатель. А скорость полёта может быть больше скорости истечения, при этом характер протекания полётного кпд будет таким же как у ракетного двигателя, с оптимумом ηп max=1,0 (рис.4).





Рис.3 – Полетный КПД пульсирующего воздушно-реактивного двигателя



Сложность протекания нестационарных процессов в пульсирующем реактивном двигателе требует для определения его тяговых характеристик применения современных численных методов с последующим экспериментальным подтверждением.



Литература:

1.   Богданов В.И. Взаимодействие масс в рабочем процессе пульсирующих реактивных двигателей как средство повышения их тяговой эффективности//ИФЖ.-2006.-Т.79.-№3.-C.85-90.

2.   V.I. Bogdanov. Pulse Increase at Mass Interaction in an Energy Carrier. American Journal of Modern Physics. Vol.2, №4, 2013, pp.195 -201.

3.   Развитие бесклапанных ПуВРД. Маршал Р., П. Серванти – Bull. Assoc. maritime and airborne. 1963. №63. С.611-630.

4.   Богданов В.И., Боровкова О.С. Некоторые особенности определения тяговых характеристик пульсирующих реактивных двигателей. Вестник РГАТУ им. П.А. Соловьева. Рыбинск. 2013. №2. С.29-35.
