Моделювання фільтраційно-реабсорбційних процесів в капілярах



Обмін речовин між кров'ю та тканинами здійснюється через стінки капілярів. Особливістю кровотоку в капілярах є часткова зміна складу та об’єму рідини, що рухається. У регуляції капілярного кровотоку бере участь сукупність судин від артеріол до венул - мікроциркуляторне русло, що являє собою загальну функціональну одиницю. Транскапілярний обмін визначається насамперед гемодинамічними параметрами кровотоку та ультраструктурою капілярної стінки.

Розрізняють два основні механізми переносу речовин: транскапілярний дифузійний обмін молекулами, обумовлений відмінністю концентрацій цих молекул по різні сторони стінки судин і фільтраційно-реабсорбційний механізм — рух разом з рідиною через пори в капілярній стінці під дією градієнта тиску. Результуючі швидкості переносу речовини обома механізмами зв'язані між собою, оскільки градієнти тисків і концентрацій зв'язані через осмотичні ефекти.

У нормі існує фільтраційно-реабсорбційна рівновага (рис. 1). При зміні кожного з факторів, що впливають на ці процеси, рівновага порушується. Такими факторами можуть бути: тиск і градієнт тиску в капілярі, а також зміна проникності капілярної стінки, наприклад, при запаленнях або дії радіації. [1]

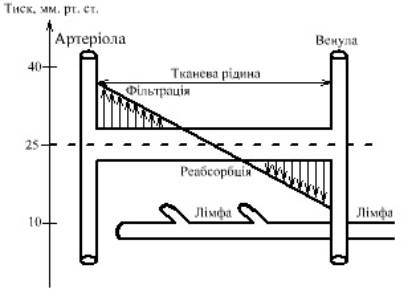

Рисунок 1 – Схема капіляра, що ілюструє фільтраційно-реабсорбційні процеси

Як видно з рис. 1 фільтраційно-реабсорбційні процеси в капілярі описуються лінійною залежністю, тому для дослідження фільтраційно-реабсорбційних процесів у капілярах запропоновано використовувати електричні чисто резистивні кола [2], тобто, аналогові моделі, що враховують тільки стаціонарні режими плину й не враховуючі перехідні процеси (процеси встановлення плину). У цьому випадку плин крові по судинах буде моделюватися електричним струмом у колі з активних опорів.

Оскільки модель капіляра являє собою резистор, то на підставі [1], капіляр характеризується лише вязкісним опором:

                                                     (1)

де SK – площа капіляра, яка розраховується за формулою:

                                                    (2)

де dВ – внутрішній діаметр капіляра.

Струм (об'ємна швидкість кровотоку), що протікає через розглянутий капіляр, описується наступною залежністю:

                                          (3)

де VК = 0,0001 м/с – лінійна швидкість кровотоку в капілярах [4].

Для побудови графіка розподілу тиску уздовж капіляра необхідно знайти різницю тиску на початку капіляра й тиску на відстані х від початку капіляра. Оскільки тиск лінійно зменшується по всій довжині капіляра [1], тоді резистор, за допомогою якого представлений капіляр, є змінним (рис. 2) і за законом Ома маємо наступний вираз, який описує фільтраційно-реабсорбційні процеси:

                                             (4)

де Ux – значення тиску на відстані х від початку капіляра; l – довжина капіляра; UK – вхідна напруга на капілярі.

Рисунок 2 – Схема капіляра у вигляді змінного резистора

На рисунку позначено: l - довжина капіляра; UK – вхідна напруга на капілярі; UKвих – вихідна напруга на капілярі; Х – регульований елемент, який відображає падіння тиску уздовж капіляра.

Для побудови графіка розподілу тиску уздовж капіляра були прийняті наступні вхідні дані: в'язкість крові, η = 4,5 ∙ 10-3 кг / м ∙ с; густина крові,            ρ = 1,06 ∙ 103 кг/м3; внутрішній діаметр, dВН = 7 ∙ 10-5 м; довжина капіляра,           l = 10-3 м; лінійна швидкість кровотоку в капілярі, VК = 0,0001 м/с; вхідна напруга на капілярі [4], UK = 4100 Па (розраховано за допомогою моделі [1]).

 За допомогою програмного продукту Mathcad 15 здійснюється побудова графіка розподілу тиску уздовж капіляра (рис. 4).

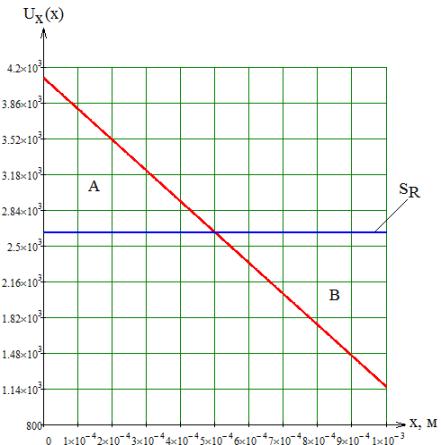

Рисунок 3 – Графік розподілу тиску уздовж капіляра

На рисунку позначено: SR – пряма, паралельна осі абсцис, яка відображає фільтраційно-реабсорбційну рівновагу та визначається при нормальному функціонуванні організму людини за формулою:

                                               (5)

         А – область фільтрації; В – область реабсорбції.

         При нормальному функціонуванні організму площі областей А і В є однаковими. У цьому випадку наступає фільтраційно-реабсорбційна рівновага (або рівновага Старлінга) [3].

Нерівність площ областей А и В свідчить про патології в організмі людини (рис. 4). На рис. 4, а відображено вихідний стан. При розширенні прекапілярних судин (рис. 4, б) тиск у капілярі знижується, у результаті чого фільтрація зменшується, а реабсорбція рідини з міжклітинного простору збільшується. При звуженні судин (рис. 4, в) тиск у капілярі збільшується, у результаті чого фільтрація збільшується, а реабсорбція рідини з міжклітинного простору зменшується. При підвищенні венозного тиску (рис. 4, г) тиск у капілярі також підвищується, і це сприяє фільтрації рідини з нього. Вплив дегідратації (що призводить до збільшення колоїдного осмотичного тиску в плазмі) та гіпопротеінемії (зниження колоїдного осмотичного тиску в плазмі) відображено на рис. 4, д, е. [3]

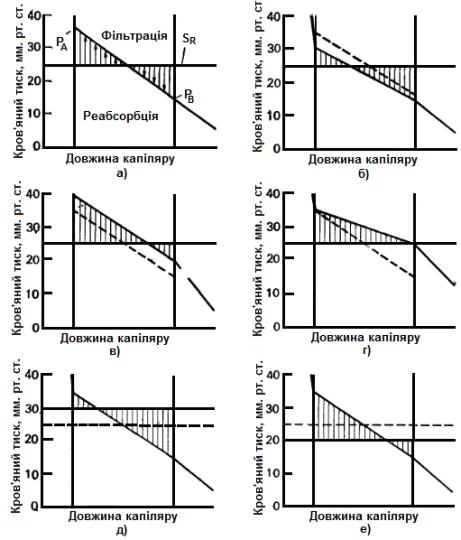

Рисунок 4 – Зміна фільтрації та реабсорбції рідини, викликане зміною артеріального та венозного тиску, гідравлічного опору судин та колоїдного осмотичного тиску в плазмі

Розглянемо патологію 1, зображену на рис. 4, б. Дана патологія зв'язана як зі зменшенням артеріального тиску, так і зі збільшенням в’язкісного опору капіляра, внаслідок звуження капіляра. Таким чином, можна стверджувати, що зниження артеріального тиску викликає звуження капіляра. Дана патологія призводить до зниження тиску як на початку капіляра, так і наприкінці.

Патологія 2, зображена на рис. 4, в, пов'язана з підвищенням артеріального тиску, що призводить до збільшення тиску, як на початку капіляра, так і вкінці.

Підвищений венозний тиск (патологія 3) (рис. 4, г) характеризується зменшенням в’язкісного опору капіляра, тобто дана патологія пов'язана із сильним розширенням капіляра.
