Современные информационные технологии/1.Компьютерная инженерия

Лимарева И.Г., Терлецкая А.М., к.т.н. Зартенова Л.Г., к.т.н. Даненова Г.Т.

Карагандинский государственный технический университет, Казахстан

Конструкторская подготовка производства в машиностроении с использованием системы Компас-3D

К0МПАС-3D V11, система трехмерного твердотельного моделирования

Программные продукты для трехмерного проектирования и конструирования, разработанные компанией АСКОН, стали стандартом автоматизации для тысяч промышленных предприятий. Их популярность объясняется отличными функциональными возможностями, удобством и надежностью, уникальной быстротой освоения и внедрения у заказчиков, большим набором стандартных библиотек и специализированных приложений.

Система KOMПAC-3D позволяет реализовать классический процесс трехмерного параметрического проектирования - от идеи к ассоциативной объемной модели, от модели к конструкторской документации. Основные компоненты KOMПAC-3D - собственно система трехмерного твердотельного моделирования, универсальная система автоматизированного проектирования КОМПАС-График и модуль проектирования спецификаций. Все они легки в освоении, имеют русскоязычные интерфейс и справочную систему.

Компанией АСКОН разработаны различные приложения в области трехмерного моделирования, дополняющие функционал KOMПAC-3D эффективным инструментарием для решения специализированных инженерных задач. Модульность системы позволяет пользователю самому определить набор необходимых ему приложений, обеспечивающих только востребованную функциональность, за счет чего достигается оптимизация стоимости решения.

Система KOMПAC-3D предназначена для создания трехмерных ассоциативных моделей отдельных деталей и сборочных единиц, содержащих как оригинальные, так и стандартизованные конструктивные элементы. Параметрическая технология позволяет быстро получать модели типовых изделий на основе однажды спроектированного прототипа. Многочисленные сервисные функции облегчают решение вспомогательных задач проектирования и обслуживания производства.

Простой интуитивно понятный интерфейс, мощная справочная система и встроенное интерактивное обучающее руководство «Азбука КОМПАС» позволяют освоить работу с системой в кратчайшие сроки и без усилий.

КОМПАС-График V11, универсальная система автоматизированного проектирования

Для автоматизации разработки и выпуска конструкторской документации АСКОН предлагает программный продукт КОМПАС-График, позволяющий в скоростном режиме выпускать чертежи изделий, схемы, спецификации, различные текстовые документы, таблицы, инструкции и прочие документы. Гибкость настройки системы и большое количество прикладных библиотек и приложений для КОМПАС-График позволяют закрыть практически все задачи пользователя, связанные с выпуском технической документации.

Система КОМПАС-График предоставляет широчайшие возможности автоматизации проектно-конструкторских работ в различных отраслях промышленности. Система успешно используется в машиностроительном проектировании, при проектно-строительных работах, составлении различных планов и схем. КОМПАС-График может использоваться как полностью интегрированный в КОМПАС-ЗD модуль работы с чертежами и эскизами, так и в качестве самостоятельного продукта, полностью закрывающего задачи 2D-проектирования и выпуска документации. Система изначально ориентирована на полную поддержку стандартов ЕСКД. При этом она обладает возможностью гибкой настройки на стандарты предприятия. Средства импорта/экспорта графических документов (КОМПАС-График поддерживает форматы DXF, DWG, IGES, eDrawings) позволяют организовать обмен данными со смежниками и заказчиками, использующими любые чертежно-графические системы. Весь функционал КОМПАС-График подчинен целям скоростного создания высококачественных чертежей, схем, расчетно-пояснительных записок, технических условий, инструкций и прочих документов.

КОМПАС-График автоматически генерирует ассоциативные виды трехмерных моделей (в том числе разрезы, сечения, местные разрезы, местные виды, виды по стрелке, виды с разрывом). Все они ассоциированы с моделью: изменения в модели приводят к изменению изображения на чертеже. Стандартные виды автоматически строятся в проекционной связи. Данные в основной надписи чертежа (обозначение, наименование, масса) синхронизируются с данными из трехмерной модели.

КОМПАС-Shaft 3D, интегрированная система моделирования тел вращения

Система предназначена для проектирования и построения трехмерных твердотельных моделей валов, втулок и цилиндрических прямозубых шестерен внутреннего и внешнего зацепления в среде K0MПAC-3D. Она обеспечивает построение цилиндрической и конической ступеней вала, а также ступеней типа «шестигранник» и «квадрат». Дополнительными элементами ступеней могут быть канавки различной формы (их формирование обеспечивает специальная Библиотека канавок для КОМПАС-ЗD, входящая в комплект поставки КОМПАС-Shaft 3D).

КОМПАС-Shaft 2D, интегрированная система проектирования тел вращения

Система предназначена для параметрического проектирования деталей типа «тела вращения» - валов, втулок, цилиндрических и конических шестерен, червячных колес и червяков, шкивов ременных передач в среде КОМПАС-График. Обеспечивается построение шлицевых, резьбовых и шпоночных участков на ступенях валов, ступеней квадратного и шестигранного сечений, центровых отверстий, канавок. Сложность моделей валов не ограничена, количество ступеней - любое.

КОМПАС-Spring, система проектирования пружин

КОМПАС-Spring функционирует в среде КОМПАС-График и обеспечивает выполнение проектного или проверочного расчетов цилиндрических винтовых пружин растяжения и сжатия, а также тарельчатых пружин и пружин кручения. По результатам расчетов могут быть автоматически сформированы чертежи пружин, содержащие виды, технические требования, диаграммы деформаций или усилий, а также построены трехмерные модели пружин.

Металлоконструкции 3D

Металлоконструкции 3D - специализированное приложение для системы KOMI1AC-3D, предназначенное для автоматизации типовых работ по проектированию металлоконструкций. Библиотека в первую очередь ориентирована на использование в области машиностроения при проектировании различных каркасов и рам из профиля металлопроката

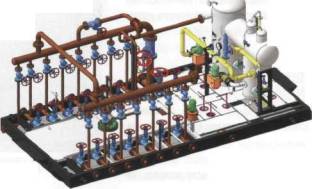

Трубопроводы 3D

Трубопроводы 3D - специализированное приложение системы K0MI1AC-3D, предназначенное для автоматизации типовых работ по проектированию трубопроводов.
