ТЕХНОЛОГИЯ СОЗДАНИЯ ДИНАМИЧЕСКИХ КАРТ



Мақалада динамикалық карталарды құру технологиясы, технологиялық сұлбасы қарастырылған. Ғарыштық түсірістерді қолдана отырып 1:200000 топографиялық сандық карталарды құру блок –схемасы көрсетілген.



Ключевые слова: dynamic cards, technological circuit, block diagr, topographical cards.



In clause the technology of creation of dynamic cards is resulted, the technological circuit is considered. The block diagram of drawing up of digital topographical cards of scale 1:200000 with use of space pictures is shown.



Человеку свойственно изучать природные явления, происходящие в окружающем мире, с целью получения информации о причинах вызывающих их последствия. С помощью методов создания динамических карт в настоящее время расширяется круг изучаемых явлений.

Технология использования материалов, разработанная государственным научно-исследовательским и производственным центром «Природа» позволяет выполнять работу не применяя классического метода составления карт выполняется с применением специального программного комплекса и конечным продуктом является пластики расчлененного оригинала заданного масштаба [88].

Госцентром «Природа» совместно с ЦНИИГА и К разработана технология создания карт масштаба 1:200000 на ЦФС по материалам космического фотографирования.

В технологическую схему создания цифровой карты по материалам космической съемки входили следующие процессы:

1) разработка технического проекта;

2) получение материалов аэрокосмической фо­тосъемки;

3) подготовительные работы;

4) планово-высотная подготовка снимков;

5) сканирование фотоснимков;

6) конвертирование ЦТК из обменного форма­та .ddc в рабочий формат ЦФС;

7) построение фотограмметрической модели местности по космофотоснимкам на ЦФС;

8) интерактивное дешифрирование фотоснимков с одновременным обновлением ЦТК;

9) конвертирование файлов обновленной информации  из  формата  ЦФС в обменный формат ЦТК;

10)      редактирование собранной цифровой топо­графической информации, формирование ее объектового состава и семантическое кодирование;

 11) полевое обследование обновленной ЦТК, дешифрирование, досъемка контуров;

 12) окончательное редактирование  цифровой  топокарты;

 13) контроль качества обновленной ЦТК;

 14) преобразование ЦТК в формат интегрального файла и размещение данных в архиве ЦТК.

При производственных работах в Госцентре «Природа» технологическая схема претерпела не­которые уточнения, связанные с конкретизацией содержания работ, технического оснащения и квалификации исполнителей (см. рис. 1). Ни­же приводится усовершенствованная технологическая схема обновления цифровых топо­графических карт по материалам аэрокосмической съемки и она состоит из следующих блоков:

Блок № 1. Подготовительные работы в об­щем случае включают:

сбор, изучение и оценку исходных материалов: съемочных, картографических, полевых топографо-геодезических работ, обновляемой топокарты;

подготовку необходимых материалов и исход­ных данных;

рабочее проектирование;

подготовку технических средств, редакционных указаний, инженерно-технического персонала и исполнителей.

В приведенной блок-схеме на этапе подгото­вительных работ выделены следующие техноло­гические процессы:



Блок № 2. Совместная автоматизированная обработка КФС и ЦТК на ЦФС

1. Ввод ЦТК в ЭВМ и конвертирование в формат ЦФС (*.dmf).

2.      Трансформирование КФС по опорным точкам, координаты  которых сняты с карты мас­штаба 1:100 000 (для смежных листов – с карт масштаба 1:200 000).

3. Интерактивное дешифрирование с одновременным обновлением ЦТК.



Блок № 3. Формирование обновленного лис­та ЦТК

1. Контроль качества и редактирование об­новленного оригинала ЦТК.

2. Конвертирование обновленной ЦТК в формат хранения.

3.  Помещение обновленной ЦТК. в СУБДЦК (Система управления базами данных цифровых карт).

Блок № 4. Компьютерная подготовка к из­данию и издание

1.   Составление электронной карты по обновленной ЦТК, включая зарамочное оформление.

2.   Вывод на цветном плоттере твердой копии
электронной карты для ее визуализации и контроля.

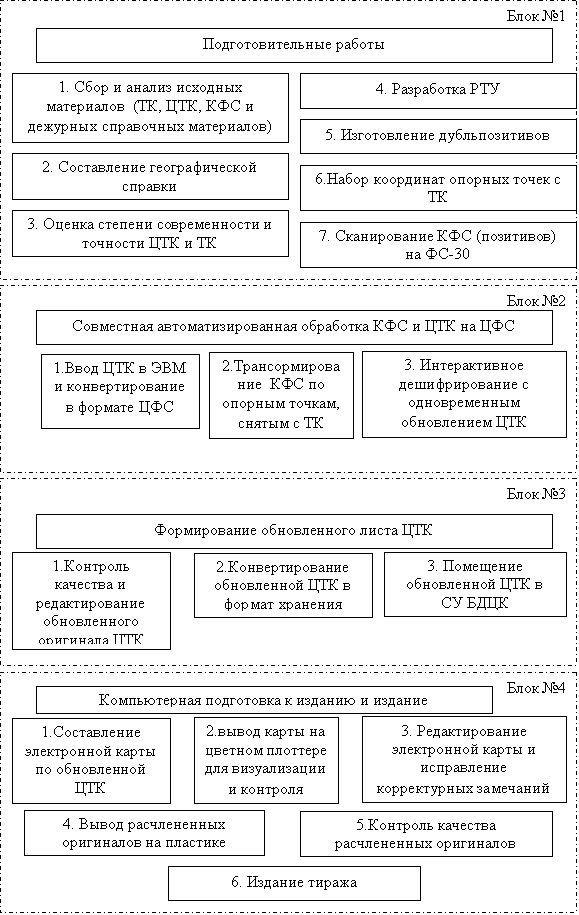

Рисунок-1 – Блок-схема составления цифровых топографических карт масштаба 1:200000 с использованием космических снимков.

3.  Редактирование электронной карты и исправление корректурных замечаний.

4.   Вывод расчлененных оригиналов на пласти­ке.

5.   Контроль качества расчлененных оригиналов.

6.Издание тиража.

На обновление одного номенклатурного листа затрачивается 30—45 технико-дней.
