Реализация движения по многообразиям в турбокомпрессорных системах

Секция: Технические науки, подсекция №12 Автоматизированные системы управления на производстве.

Гурский А.А., Денисенко В.А., Гончаренко А.Е.

Одесская Государственная Академия Холода, Институт низкотемпературной техники и технологии, Улица Дворянская, 1/3, 65026, г. Одесса, Украина.

Реализация движения по многообразиям в турбокомпрессорных системах

Широкое развитие средств моделирования и ресурсов вычислительной техники дало возможность моделировать сложные многомерные, иерархические системы и исследовать алгоритмы управления различной структуры.

Представление языком дискретно-непрерывных сетей турбокомпрессорной установки в цикле технологического процесса (холодильной установки) как модели объекта управления с управляемой структурой (ОУсУС) [1] позволило подойти к моделированию и исследованию алгоритма согласованного управления. Данный алгоритм обеспечивает подержание заданных технологических параметров (таких как: давление кипения в испарителях Р_кип, температура охлаждаемой среды t_ос, давление конденсации Р_кон и тд) а также реализует оптимальный режим работы системы с наименьшими потерями, затратами электроэнергии, с наибольшим значением КПД турбокомпрессора и всей установки в целом.

Настоящая задача управления для турбокомпрессора может быть сформулирована следующим образом:

В пространстве Y_n переменных y₁…y_n определена область F, установленная границей неустойчивой зоны работы (помпажем) и накладываемыми ограничениями на управляющие воздействия u_n, в которой заданны гиперповерхности Ф_R (определяющая оптимальный режим работы системы) и Ф_Ц (определяющая целевые режимы функционирования). Необходимо перевести объект из начального состояния y⁰=y(t₀) в конечное y^к=y(t_к) расположенное на многообразии М_y (образованного в результате пересечения гиперповерхностей Ф_R и Ф_Ц), при этом должно выполняться условие:

Ф_R(y₁…y_n)=0 (1)

на всем протяжении переходного процесса.

Рассмотрены случаи:

1) Гиперповерхность Ф_Ц нестационарная (смещается в пространстве Y_n, например при изменении заданного значения давления кипения Р_кип);

2) Начальное состояние y⁰=y(t₀) не принадлежит гиперповерхностям Ф_R и Ф_Ц и ();

3) , .

Для реализации выше представленной задачи необходимо в системе управления иметь обратные связи по невязкам y и по ошибкам регулирования e₀ [2] с учетом структурно-временной соподчиненности процессов.

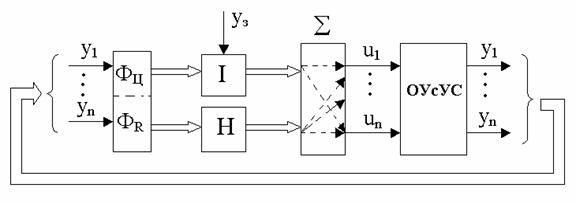

Упрощенная структурная схема предлагаемой системы, которая реализует поставленную задачу управления, представлена на рисунке 1.

Рисунок 1. структурная схема системы согласованного регулирования

В качестве ОУсУС выступает турбокомпрессорная установка в цикле технологического процесса.

На рис. 1: y₁…y_n – выходные параметры (давление нагнетания Р_к, давление всасывания Р₀, давление в сети Р_кон, массовый расход сжимаемого тела G, температура охлаждаемой среды t_ос и тд);

u₁…u_n - управляющие воздействия % ХРО (угол установки лопаток диффузора a_д или лопаток входного регулирующего аппарата, степень открытия байпастного клапана, частота вращения вала турбокомпрессора n и тд.).

Закон управления взаимосвязанный:

(2)

Он реализуеться с помощью матриц преобразования и [2] коэффициенты которой найдены в процессе последовательной градиентной оптимизации.

В результате моделирования системы были получены переходные процессы. При различных начальных условиях были отработаны ошибки регулирования e₀ и невязки y функциональных зависимостей определяющих в пространстве гиперповерхности.

Литература

Згуровский М.З., Денисенко В.А. Дискретно непрерывные системы с управляемой структурой. - К.: Изд-во Наукова думка», 1998. - 350 с.
Бойчук Л.М. Синтез координирующих систем автоматического управления. - М.: Изд-во «Энергоатомиздат», 1991. - 160 с.
