Технические науки/12. Автоматизированные системы управления на производстве

Магистрант Н.Г. Самойлов

Оренбургский государственный университет, Россия

Информационное обеспечение производства сорбента
органических соединений из углеродного остатка пиролиза изношенных шин

Интенсивно развивающимся в настоящее время способом утилизации изношенных автомобильных шин является пиролиз. Основным продуктом пиролиза является углеродный остаток, из которого производится сорбент органических соединений. Этот сорбент в виду малой стоимости широко используется для ликвидации аварийных разливов нефти и нефтепродуктов, для очистки сточных вод промышленных предприятий. Технологические процессы производства сорбента органических соединений из углеродного остатка пиролиза изношенных шин фактически полностью не автоматизированы. В работе [1] приводятся общие принципы математического описания объектов автоматического управления и построения цифровых систем управления. Математическое описание реактора производства сорбента органических соединений пиролиза изношенных шин как объекта автоматического управления рассмотрено в работах [2, 42; 3, 47; 4, 33].

Для автоматизации обработки информации о получаемом сорбенте, используемом оборудовании, применяемой технологии и формирования различной отчетности, предлагается программа «Информационное обеспечение производства сорбента органических соединений из углеродного остатка пиролиза изношенных шин».

Программа разработана в программируемой среде Delphi и содержит две подпрограммы: «Пиролиз изношенных шин» и «Производство сорбента органических соединений» потому, что в общий технологический процесс входят пиролиз изношенных шин и производство сорбента из углеродного остатка пиролиза этих шин. В настоящей работе рассматривается только подпрограмма «Производство сорбента органических соединений», структурная схема которой приведена на рисунке 1.

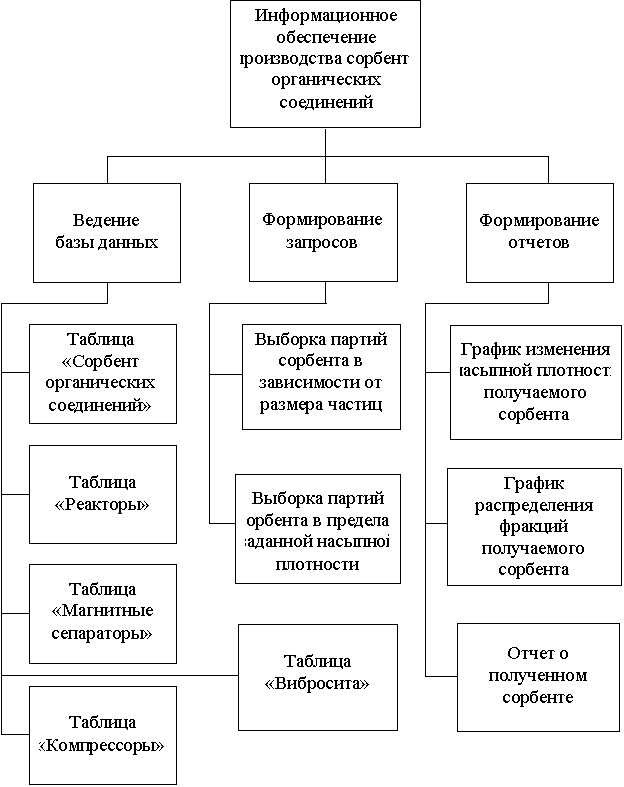

Рисунок 1 – Структурная схема подпрограммы «Производство сорбента органических соединений»

В начале работы программы появляется главное окно (рисунок 2) с кнопками выбора подподпрограмм «Пиролиз изношенных шин» и «Производство сорбента органических соединений», кнопки выхода и справки.

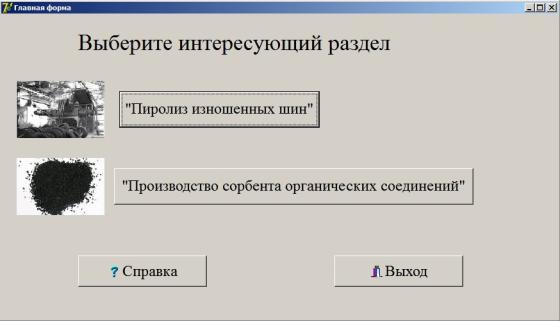

Рисунок 2 – Главное окно подпрограмм: «Пиролиз изношенных шин» и «Производство сорбента органических соединений»

При воздействии на кнопку «Производство сорбента органических соединений» появляется окно, представленное на рисунке 3.

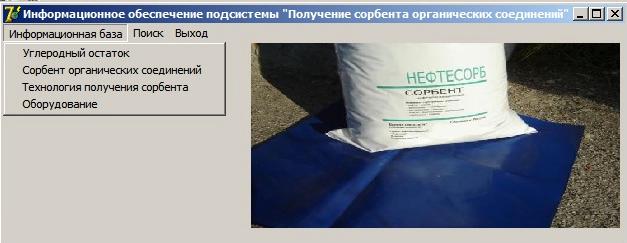

Рисунок 3 – Окно подпрограммы «Производство сорбента органических соединений»

В окне располагается выпадающее меню с пунктами: «Информационная база», «Поиск» и Выход». При выборе пункта «Информационная база» появляются подпункты «Углеродный остаток», «Сорбент органических соединений», «Технология получения сорбента» и «Оборудование».

При выборе подпункта «Углеродный остаток» появляется окно с основными характеристиками углеродного остатка пиролиза изношенных шин. При выборе подпункта «Сорбент органических соединений» происходит переход в окно, представленное на рисунке 4.

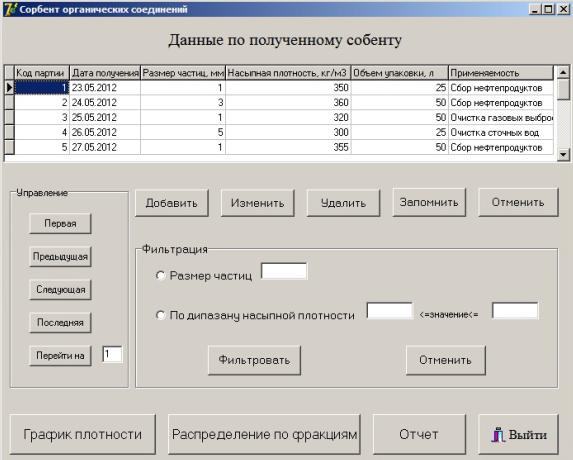

Рисунок 4 – Окно «Сорбент органических соединений»

В этом окне располагаются следующие основные элементы: таблица «Данные по полученному сорбенту», в которой отражены параметры получаемого сорбента; блок «Управление»; кнопки для редактирования базы данных; блок фильтрации данных; кнопки для формирования графика изменения насыпной плотности (рисунок 5) и отчета по полученному сорбенту.

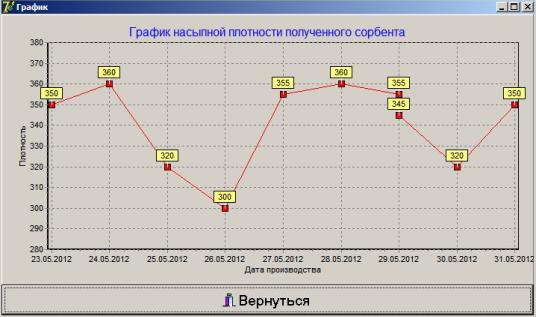

Рисунок 5 – График изменения насыпной плотности полученного сорбента органических соединений

При выборе в подпрограмме пункта «Технология получения сорбента» (рисунок 3) появляется окно с описанием параметров технологии производства сорбента органических соединений из углеродного остатка пиролиза изношенных шин. При выборе пункта «Оборудование» (рисунок 3) появляется окно с вкладками «Реакторы», «Магнитные сепараторы», «Вибросита» и «Компрессоры» (рисунок 6).

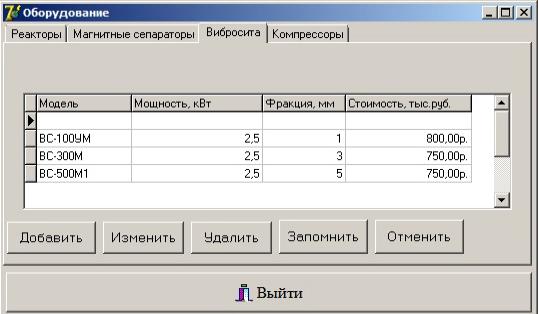

Рисунок 6 – Окно «Оборудование»

В этих вкладках расположены таблицы баз данных по соответствующим позициям оборудования.

Таким образом, разработанная программа «Информационное обеспечение производства сорбента органических соединений» позволяет вести и редактировать информационные базы данных в процессе производства сорбента органических соединений. Программа позволяет анализировать и определять при помощи генерируемых графиков и диаграмм качественные характеристики получаемого сорбента.
