ЕЛЕКТРОМАГНІТНИЙ ПЕРЕМІШУВАЧ

КУЛЬТУРАЛЬНОЇ РІДИНИ

Продуктивність культивування при виготовленні вакцин, окрім іншого, суттєво окреслюється ефективністю систем механічного перемішування. Пропонуєма модель відноситься до біотехнології і може бути використана для культивування клітин в рідинних середовищах при виробництві різноманітних біологічно активних речовин і вакцин.

Відома конструкція апарату для культивування клітин, яка містить циліндричний корпус із дном з немагнітного матеріалу та технологічними патрубками, виконаний з магнітного матеріалу встановлений на дні корпусу диск з центральним опорним стержнем на одній його стороні, а також привод диска в формі рівномірно розташованих по колу під дном корпусу електромагнітів, що послідовно підключаються до джерела живлення. Недолік цього апарату полягає у низькій ефективності перемішування, що приводить до зниження продуктивності культивування. Він обумовлений пасивним перемішуванням культуральної рідини в її верхніх і середніх шарах, оскільки розташований на дні корпусу диск не містить безпосередньо взаємодіючих з ними елементів.

Більш досконалим слід вважати апарат, який містить циліндричний корпус із дном з немагнітного матеріалу та технологічними патрубками, виконаний з магнітного матеріалу і встановлений на дні корпусу диск з центральним опорним стержнем на одній його стороні та перемішуючим елементом в формі стержня на іншій його стороні, а також привод диска в формі рівномірно розташованих по колу під дном корпусу електромагнітів, що послідовно підключаються до джерела живлення. Його недолік полягає також у низькій ефективності перемішування, особливо в нижніх шарах рідини, що приводить до зниження продуктивності культивування. Він обумовлений тим, що перемішуючий елемент в формі центрального стержня не забезпечує активного перемішування робочої рідини в її середній і придонній частинах.

В основу пропонуємої моделі поставлена задача вдосконалення апарату, в якому шляхом введення в конструкцію додаткових перемішуючих елементів та їх ексцентриково-похилого розташування забезпечується інтенсифікація переміщення робочої рідини в її середній та придонній частинах, що підвищує рівномірність перемішування і приводить до зростання продуктивності.

Технічно поставлена задача реалізується тим, що в апараті, який також містить циліндричний корпус з дном із немагнітного матеріалу та технологічними патрубками і розміщений на дні корпусу та виконаний з магнітного матеріалу диск з центральним стержнем на одній стороні і центральним перемішуючим стержнем на іншій стороні, а також привод диска у формі рівномірно розташованих по колу під дном корпусу електромагнітів, що послідовно підключаються до джерела живлення. Новим тут постає додаткове обладнання перемішуючими стержнями, які рівномірно розташовані по колу і розміщені похило до осі диска.

Обладнання диска додатковими перемішуючими стержнями, та обов’язково рівномірно розташованими по колу і похило зорієнтованими до осі диска, інтенсифікує переміщення робочої рідини, особливо в її нижніх та середніх шарах, що підвищує інтенсивність та рівномірність перемішування, внаслідок чого прискорюється ріст клітин та інтенсивність культивування.

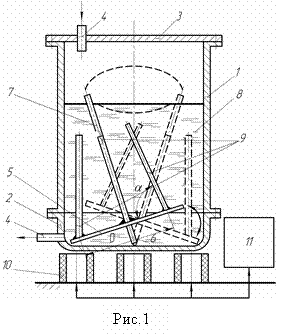

На рис.1 зображений пропонуємий апарат. Він містить циліндричний корпус 1 з дном 2 із немагнітного матеріалу та кришкою 3, а також технологічними патрубками 4 для введення і видалення робочої рідини.

На дні 2 корпусу 1 розташований перемішуючий диск 5 з магнітного матеріалу та з центральним опорним стержнем 6 на нижній стороні і центрально закріпленим перемішуючим стержнем 7 на верхній стороні. Стержень 7 по висоті перевищує рівень робочої рідини 8 в корпусі 1. Диск 6 обладнано додатковими перемішуючими стержнями 9, які рівномірно розташовані по колу діаметром "D" і розміщені похило під кутом "α" до осі диска.

Привод диска 5 здійснюється розташованими під дном 2, рівномірно по колу, електромагнітів 10, які в імпульсному програмному режимі підключаються послідовно до джерела живлення 11. Стержні 7 і 9 в поперечному перерізі можуть мати круглу або плоску форму. Плоска форма стержнів за однакової їх маси з круглими, збільшує площу взаємодії з робочою рідиною, що додатково підвищує якість перемішування.

Працює апарат наступним чином. При вмиканні електромагнітного приводу, електромагніти 9 утворюють обертаюче магнітне поле, яке притягує диск 5, внаслідок чого він приходить в сферичний, навколо нижньої точки опорного стержня 6, періодичний рух. Обертаючись, диск 5 і стержень здійснюють переміщення культуральної рідини 8, причому, диск 5 і стержень 6 переважно придонного шару, стержень 7 - верхніх, а ексцентрично-похило розташовані стержні 9 - середніх і нижніх шарів.

В порівнянні з найближчим аналогом, пропонуємий апарат забезпечує за рахунок додаткового перемішування культуральної рідини стержнями 9, рівномірний розподіл в ній живильних речовин і клітин, що створює умови для їх росту і сприяє підвищенню продуктивності.
