Аналитический способ расчета устойчивости откоса

на слабом основании ограниченной мощности

Расчетная схема откоса на слабом слое ограниченной мощности представлена на рисунке 1.

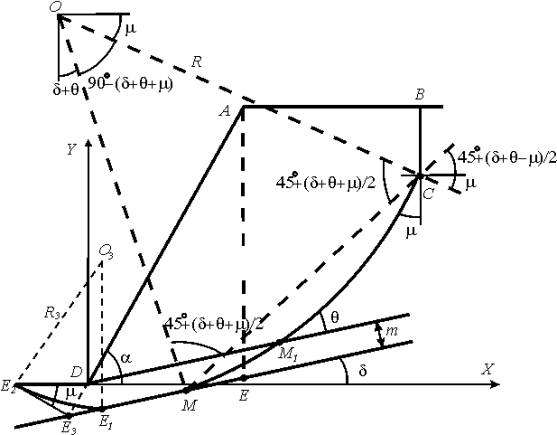

Рисунок 1 – Схема откоса на слабом основании

ограниченной мощности

Для простоты решения задачи принимаем следующие допущения:

а) пренебрегаем «преломлением» поверхности скольжения в точке М₁, которое будет зависеть от разности углов внутреннего трения пород массива и слабого слоя;

б) криволинейный участок поверхности скольжения Е₁Е₂ заменим прямой Е₃Е₂, проходящей через точку Е₃ – пересечение поверхности откоса AD с нижней границей слабого слоя ЕМ и выходящей в горизонтальную площадку у основания откоса в точке Е₂ под углом m.

Решение задачи осуществляется в следующей последовательности [1].

1) Задаем значение ширины призмы обрушения (АВ) и откладываем вниз от точки В величину Н₉₀ (точка С). С глубины Н₉₀ возникают площадки скольжения, ориентированные под углом m к линии действия главных напряжений s₁, которая в точке С совпадает с вертикалью.

2) По формулам, приведенным в [1] определяем значения угла входа . Из геометрических условий определяем координаты точек М, М₁, Е₃ и Е₂.

3) Выполняем расчеты устойчивости откоса без участия пород слабого слоя с реализацией поверхности скольжения по контакту DМ₁.

4) Выполняем расчеты устойчивости откоса с участием пород слабого слоя с реализацией поверхности скольжения по ломаному контакту МЕ₃Е₂. При этом сначала определяем устойчивость откоса по нижней границе слабого слоя (контур АВСME₃). Блок DЕ₂Е₃ выполняет функцию призмы упора (рисунок 2).

5) В случае, если контур АВСME₃ неустойчив, определяем дефицит удерживающих сил и решаем, способен ли контур DЕ₂Е₃ его компенсировать.

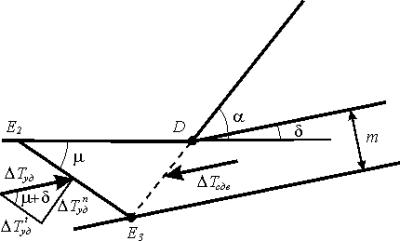

Рисунок 2 – Схема равновесия блока выпора слабого слоя

Максимальная несущая способность массива (по сдвигу) вдоль линии Е₂Е₃ может быть определена по формуле

, (1)

где - суммарная сдвигающая сила, действующая со стороны призмы АВСME₃, численно равная дефициту удерживающих сил при коэффициенте запаса .

Уравнения прямых, ограничивающих слабый слой

; , (2)

где - нормальная мощность слабого слоя.

Определяем координаты точек Е₂ и Е₃

;

. (4.3)

Интегрирование сдвигающих и нормальных сил, действующих по линиям скольжения BСM₁D и BСME₃, осуществляется по методике, изложенной в [1] для расчетной схемы со слабым наклонным контактом.

Данная расчетная схема имеет важное практическое значение для решения задач обеспечения устойчивости карьерных откосов.
