СЖИМАЕМОСТЬ ВОДОУГОЛЬНЫХ СУСПЕНЗИЙ ДЛЯ ГИДРОТРАНСПОРТНЫХ СИСТЕМ



В ближайшей перспективе прогнозируется повышение роли угля в топливно-энергетическом балансе страны, что обусловлено его крупными запасами. Однако экологические ограничения (особенно после ратификации Киотского протокола) требуют разработки и внедрения, новых экологически чистых угольных технологий, обеспечивающих высокую полноту использования топлива при максимально низкой вредной нагрузке на окружающую среду.

Применение суспензионного угольного топлива является реальной возможностью замены не только «грязного» угля и малоэффективных методов его сжигания в слоевых топках, но и дефицитных жидких и газообразных видов топлива. Учитывая, что в себестоимости вырабатываемой тепловой энергии стоимость топливной составляющей составляет от 40 до 70%, снижение стоимости топлива или его удельного расхода является важным фактором получения экономического эффекта.

Водоугольное топливо (ВУТ) представляет дисперсную систему, состоящую из тонкоизмельченного угля, воды и реагента-пластификатора:

·                     состав ВУТ: уголь (кл. 0-500 мкм) - 59-70%, вода - 29-40%, реагент-пластификатор - 1% температура воспламенения - 450-650°C; температура горения - 950-1050°С;

·                     обладает всеми технологическими свойствами жидкого топлива: транспортируется в авто - и железнодорожных цистернах, по трубопроводам, в танкерах и наливных судах, хранится в закрытых резервуарах;

·                     сохраняет свои свойства при длительном хранении и транспортировании;

·                     взрыво - и пожаробезопасно.





Трубопроводный транспорт в нашей стране по темпам роста гру­зооборота намного опередил другие виды транспорта. Его доля в об­щем объеме перевозок достигла в настоящее время трети общего гру­зооборота страны. При гидротранспортировании твердых полезных ископаемых в виде суспензий в качестве источника энергии используется поршневой насос. Исследование и совершенствование рабочего процесса таких насосов на математической модели [1, 2] требует знания свойств перекачиваемой среды, в частности ее сжимаемости.

Изменение объема водоугольной суспензии VСМ при изменении давления р определяется зависимостью

где ,  - соответственно объем воды и угля в смеси.

Используя понятия объемного модуля упругости смеси воды Е  угля Ет массовой концентрации к, определяемой как отношение массы угля к массе смеси, можно получить выражение, определяющее модуль упругости смеси

                                                                        (1)

В этом выражении - отношение плотности воды  ρ  к плотности угля ρт ;  - отношение объемного модуля упругости воды Е к модулю упругости угля  Е т .

Объемный модуль упругости тесно связан со скоростью распро­странения возмущений давления в среде. На практике его величина чаще всего определяется по экспериментальным значениям скорости распространения возмущений [3]



                                                                                             (2)

Плотность водоугольной суспензии

                                                                                    (3)

тогда с учетом (1), уравнение (2) можно привести к виду

где с - скорость распространения возмущений давления в воде.

Анализ полученного выражения показал, что при  <  0,1 в области массовых концентраций 0 ≤ к < 0,6 (эти значения ти­пичны для водоугольных суспензий, транспортируемых по трубопро­водам) скорость распространения возмущений давления в среде практически не зависит от  значения  и может быть представлена линей­ной зависимостью

                                                                    (4)

коэффициенты которой получены из условия минимума мак­симальной ошибки аппроксимации.

В реальных условиях гидротранспорта в водоугольной суспен­зии находится небольшая часть нерастворенного воздуха, количество которого обычно не превышает 1% общего объема смеси. Однако даже такое незначительное количество воздуха ввиду его малой упругости может существенно изменить модуль упругости смеси.

При изотермическом сжатии нерастворенного воздуха изменение его объема

где , -  текущий и начальный объемы нерастворенного       воздуха в смеси при давлении .

Плотность водоугольной суспензии, содержащей нерастворенный воздух,

                                                                (5)

Здесь относительное давление и газосодержа­ние смеси  и находим по формуле

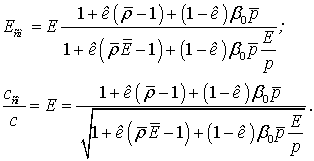

С учетом полученных выражений для трехкомпонентной водоугольной суспензии объемный модуль упругости и скорость распространения возмущений давления определяется следующим образом



           (6)





            (7)


Для упомянутых выше значений Е и к  формула (7) может быть значительно упрощена

                                                            (8)

В этом выражении  - поправочный коэффициент, учиты­вающей влияние воздухосодержания в смеси на скорость распростра­нения возмущений давления:





Таким образом, в области массовых концентраций водоугольных суспензий 0 ≤ к < 0,6  для определения скорости возмущений давления и объемного модуля упругости среды можно использовать формулу (4), погрешность которой не превышает 1,9% для  и 3,6% для .

Для трехкомпонентной среда расчет модуля упругости и скорости распространения возмущений давления следует производить по фор­муле (8), с максимальными погрешностями 1,4% и 2%.



Литература

1.Рисухин Л.И. Совершенствование насосного оборудования систем промышленного гидротранспорта/ Рисухин Л.И, Коваленко А.А., Соколов В.И. – Луганск: изд-во ВНУ им. В. Даля, 2010. – 356 с.

2. Рисухин Л.И. Рациональный выбор оборудования и проектировании промышленных гидротранспортных систем/ Рисухин Л.И., Чернецкая Н.Б., Коваленко А.А. - Луганск: изд-во ВНУ им. В. Даля, 2010. – 92 с.

2. Попов Д.Н. Динамика и регулирование гидро- и пневмоситем/ Д.Н. Попов. – М.: Машиностроение, 1987. – 464 с.
