Гурвич Ю.А., Лебедев Е.П.

Белорусский национальный технический университет, г. Минск

Многокритериальная оптимизация параметров рулевых трапеций автобусов и автомобилей МАЗ

Хорошо известно, что все задачи проектирования машин, их узлов и механизмов всегда многокритериальные и представляют собой задачи многокритериального синтеза. Однако, многие задачи проектирования машин и их узлов (например, задачи проектирования управляемых осей автомобилей, автобусов и всех колесных  транспортных средств), несмотря на многокритериальность, до сих пор рассматриваются как однокритериальные. При этом оптимизируют лишь несколько параметров математического описания при каком-то одном фиксированном значении скорости машины, поочередно варьируя величину одного из параметров при неизменных значениях остальных. В расчетах, связанных с динамикой автомобиля,  используют характеристики шин, полученные при статических испытаниях, и, в лучшем случае, - из экспериментальной зависимости «боковая сила от угла увода», несмотря на то, что должны использоваться динамические характеристики шин. В литературе отсутствуют адекватные практике критерии количественного определения устойчивости, безопасности, стабилизации движения машины (с учетом среднего времени реакции водителя) и т.д. Естественно, что все это не позволяет на стадии проектирования машин создать конструкцию с заранее заданными свойствами (выходными динамическими характеристиками или критериями:    устойчивость, безопасность, стабилизация движения машины и плавность хода и т.д.), тем более во всем скоростном диапазоне движения машины. Поэтому до сих пор улучшать характеристики  некоторых узлов автобусов и автомобилей «МАЗ»  вынуждены не на стадии проектирования этих машин, а в процессе эксплуатации, путем проведения длительных и дорогостоящих экспериментов.

В последнее время для ускорения разработки и постановки на производство новых поколений высокоэффективных машин на колесном ходу, конструкторы стали  успешно применять различные по сложности и объему расчетно-методические аппараты (РМА),  которые  с помощью ЭВМ еще на стадии проектирования помогают  создавать машины с заранее заданными выходными характеристиками соответствующими предъявляемым требованиям.

Все это послужило основанием для разработки новых методик и программ (нового РМА), позволяющих на стадии проектирования транспортных средств исследовать их выходные характеристики.

Задача определения оптимальных параметров рулевой трапеции по критерию износа шин (который формализован в виде нормы Гильберта) из однокритериальной задачи нелинейного программирования (при постоянных величинах шкворневой колеи L и базы машины M) переходит в многокритериальную задачу с числом критериев в i*j раз большим, чем у однокритериальной. В отличие от предыдущей программы, где определена рациональная рулевая трапеция для целого ряда машин имеющих разные базы, сложность данной программы возрастёт в j раз.  Это резко усложняет решение задачи.

251658240

Рисунок 1.  Главная форма программы оптимизации рулевой трапеции с переменной базой и колеей

251658240

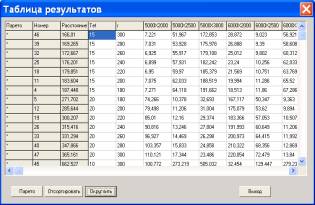

Рисунок 2.  Форма результатов расчета параметров  рулевой трапеции с переменной базой и колеей

Потребуется новый математический аппарат во много раз более сложный, чем для ранее реализованных задач, в котором будет использован алгоритм многокритериальной оптимизации, базирующийся на выделении множества Парето при переменных Mi  и Lj.

Для реализации этой задачи  выполнено следующее:

1) Разработана механико-математическая модель рулевой трапеции для машин с различными базами и колеями. Обоснован критерий оптимальности – норма Гильберта.

2) Разработаны методика, алгоритм и комплекс программ многокритериальной оптимизации параметров оптимальной рулевой трапеции для ряда машин с различными базами Mj  и колеями Lj  [12].

Выводы. 1. Впервые разработана программа  многокритериальной оптимизации значений параметров такой рулевой трапеции, которая является рациональной

для целого ряда машин, имеющих разные базы Mi и колеи Lj.

2. Ряд численных экспериментов, проведенных с использованием реальных значений входных параметров (где база менялась от 3300мм до 5500мм) показал, что целесообразно проектировать несколько рулевых трапеций, каждая из которых будет соответствовать своему диапазону соотношений база-колея.

Литература

1.     Гурвич Ю.А. Практические, научные и методические предпосылки введения многокритериального синтеза и других прогрессивных технологий обучения в статику, кинематику и динамику. Теоретическая и прикладная механика: сб. науч. трудов. Мн.: УП «Технопринт», 2003.-252с.

2.     Гурвич Ю.А. Новые прикладные критерии колебательной и апериодической устойчивости движения колес транспортных средств. Актуальные проблемы в динамике и прочности в теоретической и прикладной механике: Сб. науч. тр. – Мн.: 2001. с.148-162.
