Сельское хозяйство/4.Технологии хранения и переработки сельскохозяйственной продукции

Сарлыбаева Л.М., к.т.н. Арынгазин К.Ш.

Павлодарский государственный университет им. С.Торайгырова, Казахстан

Компьютерная технология расчета оборудования на участках элеваторов по приему зерна с водного транспорта.

При проектировании устройств для погрузки и выгрузки зерна с водного транспорта необходимо определить:

- максимальное количество зерна, подлежащее выгрузке в сутки или в час;

- тип приемного устройства;

- техническую и эксплуатационную производительность приемного устройства;

Согласно нормам технологического проектирования, пропускную способность Qрс (т/сутки) устройств для разгрузки речных судов рассчитывают по формуле:

где

Q_пр - годовой грузооборот причала, т;

К_с - коэффициент суточной неравномерности поступления зерна; К_с=1,5;

К_м - коэффициент месячной неравномерности поступления зерна; К_м=2,0;

30 - среднее число дней в месяце;

М_н - число месяцев навигации в году.

Эксплуатационную производительность Q_эо (т/час) оборудования для разгрузки и погрузки судов следует вычислять по формуле:

где

К_u - коэффициент использования оборудования; для судов грузоподъемностью до 1 тыс.т – 0,6, свыше 1 тыс.т – 0,7.

Суточную пропускную способность морского причала Q_мп (т/сутки) следует определять по формуле:

где

D - грузоподъемность судна, т;

t_гр - время занятости причала обработкой одного судна под грузовыми опера-циями, ч; эту величину определяют путем деления грузоподъемности расчетного судна на судо-часовую норму (величины D и t_гр задаются для конкретного порта);

t_всп - время занятости причала вспомогательными операциями при обработке морских судов с зерном, ч; таблица А 6.

Годовую (навигационную) пропускную способность причала Q_пр (т) определяют по формуле:

где

К_зан - коэффициент занятости причала по времени грузовыми и вспомогательными операциями в течение расчетного месяца; К_зан=0,85;

К_мет - коэффициент использования рабочего времени причалов по метеорологическим условиям; К_мет=(720-t_мет)/720;

t_мет - продолжительность действия гидрометеорологических факторов в течение месяца, при которых нельзя проводить операции с зерном; в среднем для зерновых грузов в портах стран СНГ t_мет=0,9;

К_мес - коэффициент месячной неравномерности по навигации; К_мес=1,5.

Для причалов с грузооборотом до 25 тыс.т в навигацию, принимающих суда грузоподъемностью до 1 тыс.т, допускается устройство одной приемной (отпускной) башни.

Разработана программа «Приемка зерна с водного транспорта и отгрузка» на языке программирования высокого уровня С++.

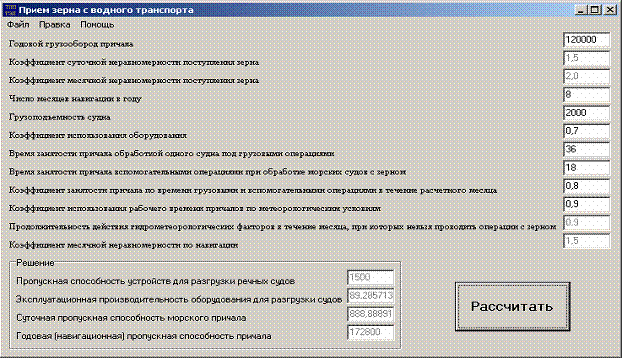

На рисунке 1 изображен интерфейс данной программы.

Рисунок 1 – Интерфейс программы расчета оборудования для приемки и отгрузки зерна на водный транспорт

Входные данные программы «Приемка зерна с водного транспорта и отгрузка» приведены в таблице 1, выходные – в таблице 2.

Таблица 1 - Входные данные

Обозначение	Описание	Ед. измерения
1	2	3
Qпр	годовой грузооборот причала	т
Кс	коэффициент суточной неравномерности поступления зерна	-
1	2	3
Км	коэффициент месячной неравномерности поступления зерна	-
30	среднее число дней в месяце;
Мн	число месяцев навигации в году.	месяцев
Кu	коэффициент использования оборудования;	-
D	грузоподъемность судна	т
tгр	время занятости причала обработкой одного судна под грузовыми операциями	ч
tвсп	время занятости причала вспомогательными операциями при обработке морских судов с зерном	ч
Кзан	коэффициент занятости причала по времени грузовыми и вспомогательными операциями в течение расчетного месяца	-
Кмет	коэффициент использования рабочего времени причалов по метеорологическим условиям	-
tмет	продолжительность действия гидрометеорологических факторов в течение месяца, при которых нельзя проводить операции с зерном	час
Кмес	коэффициент месячной неравномерности по навигации.	-

Таблица 2 - Выходные данные

Обозначение	Описание	Ед. измерения
Qрс	пропускная способность устройств для разгрузки речных судов	т/сут
Qэо	Эксплуатационная производительность оборудования для разгрузки судов	т/час
Qмп	Суточная пропускная способность морского причала	т/сут
Qпр	Годовая (навигационная) пропускная способность причала	т/год

Литература

1. Арынгазин К.Ш., Изтаев А.И. Проектирование зерновых элеваторов с элементами САПР. Учебник. Павлодар, 2006. – 152 с.

2. Арынгазин К.Ш., Сарлыбаева Л.М., Тлеубай А.Т. Технология элеваторной промышленности. Учебное пособие. Павлодар, 2006. – 60 с.
