Водозаборное сооружение с погруженным водозаборным отверстием и приподнятым порогом регулятора

Схемы большинства уже построенных и эксплуатируемых, а также строящихся в настоящее время в Республике Казахстан узлов головного питания оросительных систем с боковыми или фронтальными приплотинными водозаборными сооружениями включают дорогостоящие и трудоемкие по производству строительно-монтажные работы донных нанососбросных или наносоперехватывающих галерей [1].

Наличие в водозаборных узлах донных нанососбросных и, в особенности, донных наносоперехватывающих галерей, при расположении этих узлов в соответствующих природных условиях, почти полностью гарантирует предотвращение попадания влекомых наносов в водозаборные отверстия, и с этой точки зрения они для таких условий являются вполне надежными.

Построенные на более крупных оросительных системах Казахстана головные узлы с боковыми и фронтальными приплотинными водозаборными сооружениями с донными наносоперехватывающими галереями по предложенным схемам ведущими учеными страны, практически обеспечили почти полную защиту магистральных каналов от занесения влекомыми наносами, благодаря чему, ежегодные эксплуатационные затраты, связанные с трудоемкой очисткой каналов заметно сократились, а в ряде случаев сведены на нет [2, 3].

Следовательно, внедрение этих сооружений в гидромелиоративное строительство явилось прогрессивным и высокоэффективным мероприятием. Однако за весь прошедший период научно-исследовательские и изобретательские работы в области разработки новых более рациональных схем водозаборных сооружений для условий предгорных участков рек южного региона Казахстана проводились в недостаточной степени.

При этом в результате анализа природных условий, изучений опыта эксплуатации и критического рассмотрения основных положений компоновки боковых и фронтальных водозаборных сооружений с наносоперехватывающими галереями, оценки целесообразности и необходимости их отдельных элементов и конструктивных размеров в составе узлов, установлено, что в большинстве случаев принятые технические решения являются громоздкими, нерациональными и несоответствующими конкретным природным условиям.

Кроме сказанного выше, эти сооружения имеют ряд отрицательных сторон, которые можно изложить в следующем виде:

1. При паводках расчетной обеспеченности 20% и более, когда водозаборное сооружение продолжает действовать с включенными нанососбросными и наносоперехватыващими галереями, должно осуществляться осветление от влекомых наносов не только забираемого в систему расхода воды, а довольно значительной части всего речного стока, проходящего в зоне водозабора. Для этого поперечные сечения галерей устанавливаются с расчетом обеспечения высокой пропускной способности.

2. На предгорных участках в руслах рек происходит перемещение довольно крупных фракций влекомых наносов максимальный диаметр которых зачастую достигает 0,4-0,6м. На подходе к водозаборным сооружениям большая их часть сбрасывается в нижний бъеф плотины через нанососбросные и наносоперехватывающие галереи с требуемыми для этого средними скоростями потока 6,0-7,0м/с. Для образования в галереях таких скоростей требуется большие величины перепада между уровнями воды в верхнем и нижнем бъефах плотины, которая в аналогичных случаях получается заметно больше требуемой. Следовательно, для этих схем водозаборных узлов величина высоты плотины находится в прямой зависимости от максимального диаметра влекомых наносов.

3. В результате отсутствия четких положений и технических условий при проектировании существующих типов водозаборных сооружений принимаются весьма произвольные технические решения, не обосновывающие ни высоты плотины. Ни геометрических размеров поперечных сечений галерей. Свидетельством этого является разнобой в схемах уже осуществленных объектов. Проектировщики не учитывают взаимосвязи между размерами галерей и требуемыми скоростями течения потока в них для обеспечения транспортирования самых крупных фракций влекомых наносов с высокой плотины.

В результате многолетнего исследования нами разработана новая, сравнительно простая, но вполне надежная в работе схема приплотинного водозаборного сооружения, в котором учтены перечисленные выше недостатки.

На наш взгляд наиболее надежной в отношении обеспечения устранения поступления влекомых наносов в канал является схема приплотинного водозаборного сооружения с погруженным водозаборным отверстием и приподнятым порогом регулятора (рис. 1).

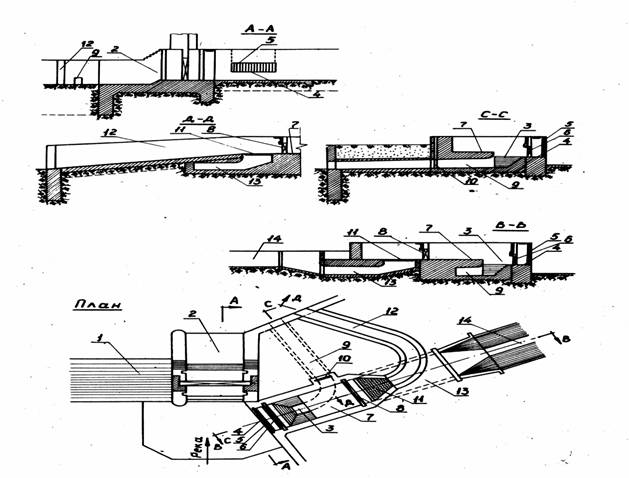

Рис.1 Схема водозаборного сооружения с погруженным водозаборным отверстием и приподнятым порогом регулятора

Приплотинное водозаборное сооружение по предлагаемой схеме предназначено, преимущественно для забора в магистральные каналы оросительных систем небольших величин расхода воды из рек с обильными влекомыми наносами на их предгорных участках.

Основная идея предлагаемой схемы заключается в дальнейшем упрощении всего узла сооружений с максимальным снижением требуемой высоты плотины, но с обеспечением при этом вполне нормальных условий для надежной работы водозаборного сооружения.

Согласно приведенной схеме, в состав узла водозаборного сооружения входят: низконапорная плотина, состоящая из водосливной 1, щитовой 2 частей водозаборного сооружения с входным порогом 4, грубой металлической решеткой 5 и головным плоским металлическим затвором 6. За затвором располагается водоприемная камера 3 с приподнятым порогом регулятора 7 и плоским металлическим затвором регулятора 8. Далее следует водоприемный дюкер 13 и канал 14. Входное отверстие дюкера перекрыто мелкой рыбозаградительной сеткой 11, от конца которого прокладывается рыбоход 12. Из водоприемной камеры отводится промывная галерея 9 с плоским металлическим глубинным затвором 10 автоматического действия.

Уместно отметить, что основная цель - максимальное снижение требуемой высоты плотины - достигается не только принятыми конструктивными особенностями, но и условиями эксплуатации и, поэтому, ниже рассматриваются три случая режима работы водозаборного сооружения.

Случай первый. По руслу реки протекают меженные воды, и по верхнему подпертому бъефу поток с малыми скоростями течения направляются к входному порогу 4, откуда расчетный расход воды, полностью осветленный от влекомых наносов забирается в водоприемную камеру 3 и порог регулятора 7 поступает в регулятор, проходит через щитовое отверстие 8, далее через рыбозаградительную сетку 11 и водоприемный дюкер 13 поступает в канал 14. При этом затвор 10 промывной галереи 9 закрыт.

Случай второй. Расходы и уровни воды в нижнем бъефе плотины не превышают заданной отметки, необходимой для обеспечения получения расчетного перепада уровней, требуемого для нормальной работы промывной галереи. По руслу реки начинается перемещение влекомых наносов в водоприемную камеру через входной порог поступает расход воды, превышающий расчетный, завлекая и некоторую часть влекомых наносов, максимальный диаметр которых ограничивается конструкцией грубой решетки, т.е. заданной величиной просвета между ее стержнями.

Для сброса излишнего расхода воды и отвода в нижний бъеф, поступающих в водоприемную камеру влекомых наносов, включается в работу промывная галерея путем автоматического открытия затвора. Перепад между уровнями воды в водоприемной камере и нижнем бъефе плотины, необходимый для создания требуемой скорости течения потока в галерее, предопределяется максимальным диаметром влекомых наносов, поступающих в водоприемную камеру.

Для данного случая затвор регулятора полностью открыт и поддержание требуемого уровня воды в водоприемной камере автоматически обеспечивается открытием затвора промывной галереи.

Случай третий. По руслу реки проходят паводковые расходы воды 20-летней и более частой повторяемости с относительно высокими отметками уровней воды в нижнем бьефе. При этом забор воды в систему не прекращается.

В данном случае должны быть выполнены следующие условия:

- устранить проскок в водоприемную камеру и далее в канал расхода воды сверх расчетного.

- обеспечить нормальную работу промывной галереи.

Выполнение этих условий осуществляется путем частного прикрытия затвора регулятора и создания некоторого подпора уровня воды перед регулятором с таким расчетом, чтобы в канал поступал расчетный расход воды, а создаваемый перед регулятором подпор уровня воды, со своей стороны, обеспечивал необходимый перепад между уровнями воды в водоприемной камере и нижнем бъефе плотины, требуемый для нормальной работы промывной галереи.

Нетрудно убедиться в том, что резкое снижение после водозаборного отверстия скоростей потока, поступающего в водоприемную камеру, а также наличие приподнятого порога регулятора создают благоприятные условия для выпадения в воронку входного отверстия промывной галереи не только всех частиц влекомых наносов, но и крупных фракций взвешенного стока (крупный песок, мелкая галька). Далее, заданные по максимальному диаметру влекомых наносов, поступающих в водоприемную камеру, скорости течения потока в галерее обеспечивает вынос всех этих наносов в нижний бъеф плотины.

Данная проработка схемы приплотинного водозаборного сооружения с погруженным водозаборным отверстием и приподнятым порогом регулятора для различных по величинам расчетных расходов воды каналов показало, что для величин расчетных расходов воды менее 2,0 м³/с высота плотины получается не более 1,5 м, для расходов более 5,0м³/с высота плотины может достигать 2,5-3,5м.

Литература

1. Арыкова А.И., Жулаев Р.Ж. Улучшенный тип водозабора с донной решетчатой галереей. Изд. АН Казах.ССР, Алма-ата,1961.

2. Понер П.А. Методика расчета наносоперехватывающей траншеи водозабора с донной решетчатой галереей. Изд. АН Казах.ССР, сер. Энергетическая, вып. 10, Алма-ата, 1956

Аннотация

В статье приводится критический анализ работы узлов питания оросительных систем с боковыми или фронтальными приплотинными водозаборными сооружениями. Указаны ряд отрицательных сторон этих сооружений. Приводится описание новой, сравнительно простой, но вполне надежной в работе схемы приплотинного водозаборного сооружения
