Устройство прозвонки электронных приборов
в условиях серийного производства

При серийном изготовлении электронных приборов, после установки элементов и монтажа электрических соединений следует операция контроля правильности выполнения монтажа согласно действующей документации. Наиболее часто для выполнения этой операции используются измерительные приборы в режиме прозвонки цепей со звуковой сигнализацией. Использование звуковой сигнализации позволяет оперативно контролировать наличие цепи между точками монтажа в электронном приборе.

Опыт применения измерительных приборов без звуковой сигнализации показывает, что оператор начинает ошибаться гораздо раньше, чем при контроле приборами со звуковой сигнализацией, так как ему в процессе контроля необходимо переключать свое внимание между схемой (таблицей) соединений, монтажом контролируемого прибора, показаниями измерительного прибора и визуальной оценкой показаний.

Практические исследования существующих измерительных приборов показывают, что ни один из освоенных промышленностью измерительных приборов не обладает необходимыми характеристиками. Предлагаемые приборы обеспечиваю подачу звукового сигнала при низком сопротивлении цепи. Однако, диапазон сопротивлений при подаче сигнала для приборов типа АРРА‑82 [1] составляет 0…90 Ом, а для приборов типа РМ-53 [2] – 0…50 Ом.

При применении приборов с такими характеристиками легко допустить ошибку, приняв завышенное сопротивление в цепи или некачественное контактирование на клемах или в разъемах за «норму» наличия цепи. Кроме того, отсутствует индикация подключения измерительного прибора к контролируемой цепи в заданных пределах номинального значения сопротивления.

Цель работы ‑ построение автоматизированного устройства прозвонки с регулируемым оператором порогами чувствительности и индикацией подключения к электронным цепям.

Основой устройства прозвонки является преобразователь сопротивление-напряжение. Для решения поставленной задачи в устройство прозвонки необходимо ввести двухпороговый дискриминатор уровня с регулируемыми порогами срабатывания [3]. Кроме этого, в устройство целесообразно ввести блок самоконтроля [4]. Полный состав устройства прозвонки электронных приборов (рисунок 1) содержит генератор питающего напряжения 1, сигнализатор звука 2, первый 3 и второй 4 измерительные щупы, устройство заряда 5 с индикатором 6 и резистором 7, реле безопасности 8 с первым, вторым, третьим, четвертым, пятым, шестым контактами, коммутирующее устройство 9, преобразователь сопротивление-напряжение 10, индикатор подключения 11, дискриминатор уровней 12, регулятор уровней дискриминации 13, блок самоконтроля 14.

При наличии сопротивления между измерительными щупами 3 и 4 с генератора напряжения 1 сигнал поступает на преобразователь 10, выходное напряжение которого зависит от величины измеряемого сопротивления, и, таким образом, в значении выходного напряжения имеется информация о значении сопротивления испытуемой цепи. О том, что цепь подключена, свидетельствует индикатор 11. При отсутствии тона звукового сигнала и активности индикатора подключения цепь, с откалиброванными значениями сопротивления, отбраковывается. При отсутствии цепи на индикаторе отсутствует отображение.

В качестве звуковых колебаний используются два тоновых звуковых сигнала от преобразователя сопротивление-напряжение: «норма цепи» и «цепь присутствует». Подачей и снятием звукового сигнала управляет дискриминатор уровня. Регулятор дискриминатора определяет чувствительность устройства прозвонки.

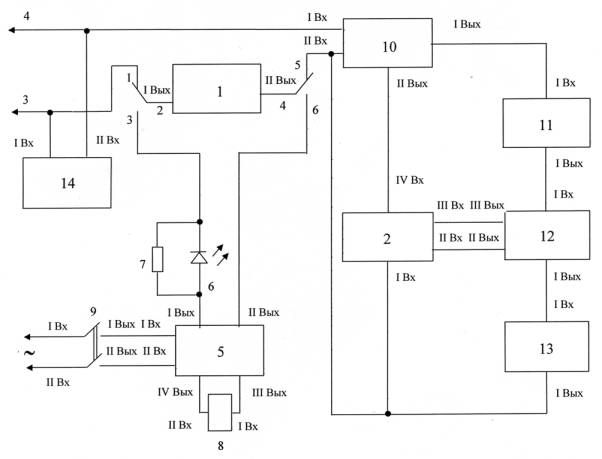

Рисунок 1. Блок-схема устройства прозвонки

Таким образом, в предлагаемой реализации устройства прозвонки исключаются ошибки оператора, однозначно обеспечивается индикация подключения к контролируемым цепям, упрощается работа с устройством.
