Технические науки/5. Энергетика

Фазуллин Л.Ф., Ахметшин Р.С. к.т.н.

Елабужский филиал Казанского государственного технического университета им.А.Н.Туполева

Ячейка комплектного распределительного устройства

Ускорение научно-технического прогресса диктует необходимость совершенствования электроэнергетики в электросетевом строительстве и эксплуатации путем создания экономичных, надежных систем электроснабжения промышленных предприятий и других отраслей народного хозяйства, освещения, автоматизированных систем управления электроприводами, внедрения микропроцессорной техники, элегазового и вакуумного электрооборудования, новых комплектных распределительных устройств.

При проектировании и строительстве электрических станций и подстанций широкое применение находят комплектные распределительные устройства (КРУ) открытой и закрытой установки. КРУ – это распределительное устройство, состоящее из закрытых шкафов с встроенными в них аппаратами, измерительными и защитными приборами с вспомогательными устройствами. Известна ячейка комплектного распределительного устройства (КРУ) наружной или внутренней установки, имеющая в корпусе выдвижной элемент с выключателем, отсек сборных шин и отсек вторичной коммутации. КРУ для отходящих линий электропередачи, подключенные к разным секциям сборных шин предназначенные для одного электропотребителя, при этом линии электропередачи неизбежно пересекаются между собой, из-за отсутствия избирательности в их подключении, что является недостатком этих распределительных устройств. Эти пересечения загромождают выходы линий электропередачи с подстанций, усложняют эксплуатацию, и являются очагом аварии, а также удорожают устройства выходов электросетей с подстанции.

При проведении профилактического ремонта на место пересечения, например, воздушных линий на выходе с подстанции, по условиям охраны труда необходимо отключать пересекаемые линии, что вызывает перерыв в электроснабжении.

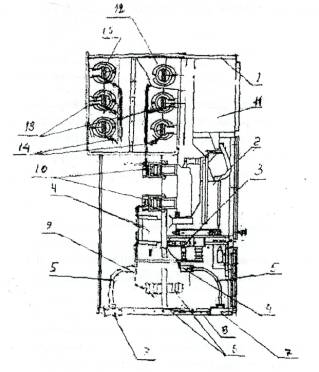

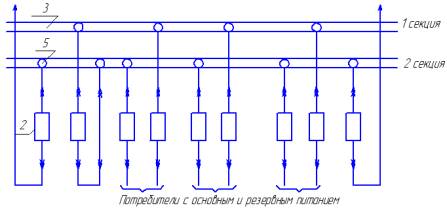

Решением данной проблемы, является повышение избирательности в подключении линии электропередачи ячейкам разных секций сборных шин комплектного распределительного устройства. Цель достигается тем, что в ячейку КРУ содержащее в корпусе выдвижной элемент с выключателем, отсек сборных шин и шкафом вторичной коммутации, дополнительно предусматривают отсек второй секции сборных шин. На рис.1 показана ячейка комплектного распределительного устройства, на рис.2 показана электрическая схема комплектного распределительного устройства, состоящая из предлагаемых ячеек. Ячейка по рис.1 комплектного распределительного устройства, содержащее каркас 1, выдвижной элемент 2 с выключателем вакуумным, заземлитель 3, контакты 4, кабельную разделку 5, ограничитель перенапряжений 6, трансформатор нулевой последовательности 7, магистральную шину заземления 8, трансформатор тока 9. проходными втулками 10. шкафом вторичной коммутации 11. отсек секции сборных шин 12, опорные изоляторы 13, отпайки от сборных шик 14, дополнительно снабжена отсеком второй секции сборных шин 15.

При использовании КРУ из предлагаемых ячеек с двумя отсеками сборных шин 12 и 15, каждая пара подключаемые линии электропередачи основного и резервного электропитания через вакуумные выключатели на выкатных элементах 2 располагаются относительно друг друга как смежные. При этом упомянутые линии электропередачи подключаются к соответственно к первой и второй секциям сборных шин отсеков 12 или 15 без пересечения друг с другом.

рис.1

рис.2

Предлагаемое техническое решение упрощает подключение линий электропередачи основного и резервного электропитания, повышается избирательность в подключении линий электропередач, исключаются пересечения линий электропередачи на выходе с КРУ, что упорядочивает направления отходящих линий электропередач, как следствие упрощается эксплуатация и уменьшается количество отключений во время ремонта, а также удешевляет стоимость подводки отходящих линий подстанции, а при замене секционного выключателя, его можно разместить на любом торце распределительного устройства.
