Игнатьева Н.В.

Ассистент профессора факультета «Дизайн» Казахской Головной Архитектурно-Строительной академии (КазГАСА)

УДК 725 (574-21)

КОМФОРТ И КРАСОТА ИННОВАЦИОННЫХ ТЕХНОЛОГИЙ В АРХИТЕКТУРЕ СОВРЕМЕННЫХ БИЗНЕС-ЦЕНТРОВ.

(на примере Коммерцбанка Тауэр во Франкфурте на Майне и

«Дойче Пост» (Deutsche Рost) в Бонне, Германия 2003»

Статья посвящена современным требованиям организации комфортной работы на рабочих местах в офисных зданиях для большого количества сотрудников всех уровней, а также обеспечения полного контроля системой управления микроклиматом здания.

Экологические проблемы крупных городов самая актуальная проблема современности, в связи с чем, в архитектуре возникло новое концептуальное научное направление в проектировании и строительстве безвредных и энергоэкономичных зданий и сооружений. Это направление в архитектуре породило целый ряд инновационных технологий по снижению энергозатрат в эксплуатации зданий, по использованию альтернативных источников возобновляемой солнечной, ветровой и тепловой энергии средствами архитектуры. В конце 20 и в начале 21 веков построено достаточно много зданий, где были внедрены уникальные научные изыскания по построению формы или организации воздухообменных процессов, способствующих улучшению микроклимата и стимулирующих сбережению энергии. Разработка и внедрение инновационных технологий в основном стало возможным в наиболее капиталоемких проектах общественных зданий, среди которых, в первую очередь, стали офисные здания или бизнес-центры. Среди всего типологического ряда общественных зданий именно крупнейшие и высшего класса бизнес-центры стали лабораториями по использованию инновационных технологий, например, офисное здание страховой компании «Свисс Ре» (Swiss Reinsurance Company) в Лондоне, Великобритания (Н.Фостера) или «Дойче Пост» (Deutsche Рost) в Бонне, Германия, Коммерцбанк Тауэр во Франкфурте на Майне и другие. Использование передовых технологий связано не только с экологическими и энергосберегающими проблемами, но и с проблемами сейсмической устойчивости, пожарной безопасности, а в высотном строительстве с проблемами ветровых нагрузок и другими задачами. В этой связи, здания крупнейших бизнес-Сити и бизнес-центров по всему миру можно смело рассматривать как испытательный полигон инновационных технологий. Эти здания комфортны, они не только безопасны, но и приносят пользу здоровью, не наносят вред экологии города и экономны в эксплуатации.

Франкфурт-на-Майне представляет собой исторически сложившийся общеевропейский финансовый центр. Сегодня в нем сосредоточены офисы 400 крупнеших банков. Коммерцбанк Тауэр – высотное офисное здание, построено в финансовом центре Франкфурта на Майне в Германии, где небоскребы сформировали Бизнес-Сити, как в США. Здание относится к «экологически чистому» небоскребу, где сочетаются такие понятия как охрана окружающей среды и высокие технологии. Здание Коммерцбанка имеет 53 этажа, общей высотой вместе с мачтой в 299 м., а высота самого здания по крыше составляет 262 м.

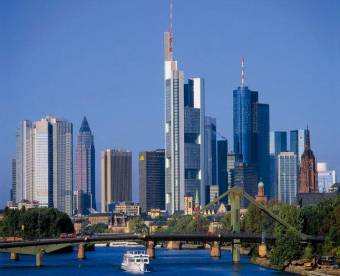

Фото 1. Общий вид финансового центра Франкфурта на Майне, Германия, где в центре располагается здание «Коммерцбанк Тауэр».

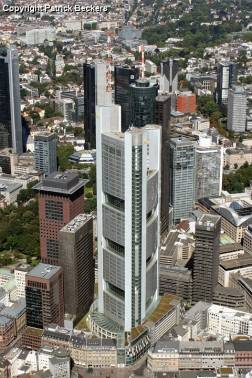

Фото 2. Общий вид здания «Коммерцбанк Тауэр».

Небоскреб «Коммерцбанк Тауэр» в плане имеет форму треугольника с закругленными углами, где расположены шестиугольные ядра жесткости коммуникационных узлов, в двух из которых расположены по 6 лифтовых шахт, а один угол треугольника полностью отдан генеральным директорам и менеджерам банка.

Треугольник плана имеет несколько выпуклые кривые стороны, благодаря которым здания приобретает плавную, криволинейную, без углов форму, более благоприятную в аэродинамическом плане, где воздушные потоки вокруг углов происходят без завихрений. Две стороны треугольника занимают офисы, разделенные по 12 залов, среди которых выделяются малые, средние и более крупные помещения для работы. В высотных зданиях традиционно в центре располагается ядро жесткости, в которой размещаются коммуникационные связи, но в этом сооружении автор проекта английский архитектор Норман Фостер предложил новое решение, жесткие опоры коммуникационных связей вынесены к углам, а в центре здания расположен атриум. Пространство атриума служит световым колодцем, он зрительно соединяет остекленные три стороны треугольного плана, таким образом, создается впечатление единого освещенного пространства на всех этажах.

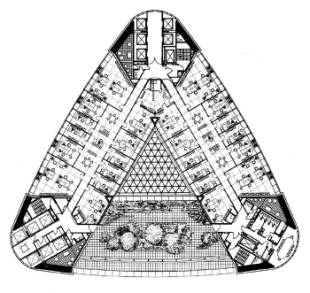

Фото 3. План здания в форме треугольника с внутренним атриумом.

Фото 4. Интерьер зимнего сада высотой в 3 этажа.

Идея соединения сада и рабочего места хорошо видна в интерьерах атриума (фото 4), где много пространства, света и зелени, что позволяют человеку на работе чувствовать себя комфортно. Пространство атриума одновременно является хранилищем свежего воздуха, посредством которого происходит воздухозамещение в офисных помещениях. Все офисные залы соединены с зимним садом – зоной отдыха, это обеспечивает тесное соприкосновение работающих здесь людей с естественной средой. Застекленные зимние сады высотой в 4 этажа, спиралью поднимаются по стенам здания и занимают треть внутреннего пространства. Это хорошо видно снаружи здания, где фасады расчленены проемами атриумов через каждые 8 этажей. Остекленные зимние сады «переходят» в шахматном порядке на другую сторону треугольника, и такое композиционное решение позволило все здание снаружи и внутри полностью подчинить влиянию естественного освещения, наподобие устройства пространственного каркаса для инсоляции сада, где центральный атриум играет роль дополнительного инсоляционного источника.

Сады придают офисам новое качество - пространства для работы очень красивы и комфортны, человек на работе живет с ощущением легкости, свежести и обилия воздуха в окружающем его пространстве помещений. Каждый офис в этой башне освещен и снабжен открываемыми окнами. Это позволяет сотрудникам компаний самим управлять окружающей средой и экономить, таким образом, до 50 % расхода энергии, необходимой для обеспечения офисного здания.

Башня «Deutsche Рos», построена в Бонне в 2003г. высотой 162 м насчитывает 41 наземный и 5 подземных этажей, в которых размещаются гаражи и технические службы. Здание ориентировано по оси на восток-запад.

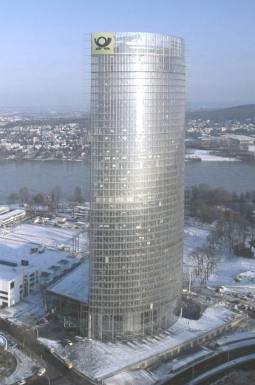

Фото 5. Общий вид небоскреба «Дойче пост» в Бонне, Германия. Архитектор Хельмут Ян.

Заказчиком высотного здания является один из крупнейших и успешнейших немецких концернов «Deutsche Рost», который поставил перед архитекторами конкретные задачи: во-первых, это офисное здание должно соответствовать современным требованиям в отношении технологического обеспечения и комфортности рабочего места, быть экономичным в потреблении энергии и расходах на эксплуатацию. Одновременно высотное здание должно обладать запоминающимся образом, ассоциирующим с образом компании и стать своеобразным новым символом города и бизнес-Сити.

Здание состоит из двух отдельных полукруглых сегментов-башен, расположенных друг от друга на 7,4 м., но они объединены остеклением так, что внутри образуются два атриума, один, ориентированный на запад, а другой на восток. В центре две полукруглые сегменты башен соединены переходами с площадками для 12 панорамных лифтов. Лифты делятся на группы, обслуживающие нижние и верхние этажи, и управляются компьютером. Пространство между башнями поделено на пять 9-этажных атриумов с зонами отдыха для сотрудников. За счет этого остекленного буфера все внутренние помещения в обеих башнях, обращенные окнами в атриумы, постоянно обеспечены дневным светом, что позволяет почти на 30% снизить потребление электроэнергии в здании.

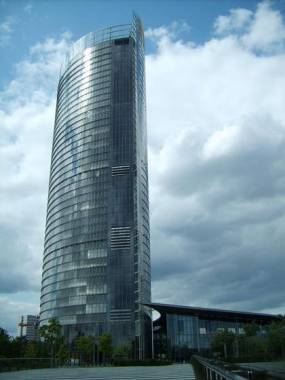

Фото 6. Общий вид и план административно-офисного здания «Дойче пост».

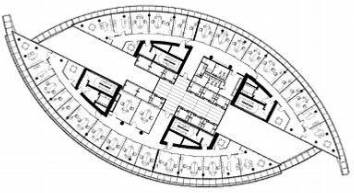

Фото 7. План здания напоминает лист растения. Огромные полые пространства двух атриумов играют больше техническую, чем художественную роль.

Архитектура здания «Deutsche Рos» представляет собой зеркально-прозрачный легкий рулон стекла, но это только зрительный эффект, в действительности, фасадные конструкции представляют собой мощную достаточно объемную самонесущую конструкцию из стекла и алюминия, которая по контуру обладает полупрозрачным эффектом, словно башня внутри полая.

Стекла объединены тончайшими стальными профилями в 9-этажные структуры, крепящиеся на стальных консолях к плитам перекрытий атриумов. Конструкция достаточно прочна и ветроустойчива, она соединяется с внутренним остеклением посредством шарниров, благодаря которым конструкции под воздействием любых нагрузок могут двигаться, избегая разрушений. Подвижность этих креплений, позволяют стеклянным панелям слегка двигаться, под влиянием ветровых нагрузок, не разбиваясь. Двойное остекление с большой воздушной прослойкой препятствует потере тепла в зимний период, и защищает от перегрева в летний за счет принудительной вентиляции холодными и теплыми потоками воздуха. Стеклянная оболочка здания дает высокую герметичность зданию и позволяет контролировать микроклимат здания. Выравнивание давлений воздуха происходит между нагреваемыми воздушными прослойками фасада и более прохладными массами внутри здания, обладающего, как и в здании «Коммерцбанк Тауэр», большим объемом воздуха внутри атриумов. По боковым сторонам остекление каждой полукруглой башни продлено на три фасадных элемента, что затеняет прямое освещение атриума.

Здание покоится на сложном трехэтажном основании, где расположены конференц-зал и другие культурно-развлекательные функции комплекса. Системой многочисленных пандусов, лестниц и переходных площадок обеспечен спуск в парк и к реке.

В здание Коммерцбанка учтены все необходимые для комфортного пребывания человека условия. Здание оснащено сложной аппаратурой, которая контролирует отопление, вентиляцию и даже работу автоматических оконных «штор» и обеспечивает максимальное энергосбережение. Архитекторы в этих двух зданиях бизнес-центров Коммерцбанка Тауэр во Франкфурте на Майне и «Дойче Пост» в Бонне предложили инновационные технологии энергосбережения и сокращения выброса углекислоты в атмосферу. В зданиях предусмотрены гибкая система эксплуатации, наравне с автоматизированной системой управления, человек может регулировать температуру ручным открыванием окон, но в случае неожиданного урагана или резкого повышения концентрации вредных веществ в воздухе, срабатывает аппаратура, предохраняющая работающих в здании людей. Результаты использования системы впечатляют: потребление энергии удалось сократить на две трети.

Использован Интернет источник:

http://www.frankfurt.de
