УСТАНОВКА ДЛЯ ПОДЪЕМА ЗАТОНУВШИХ ОБЪЕКТОВ

Бухарицин П.И., Беззубиков Л.Г., Ветрова А.А., Белая В.А.

Изобретение относится к области про ведения работ по подъёму затонувших объектов и может быть использовано при подъёме судов, контейнеров, всевозможных ёмкостей и грузов. Известен способ создания сил собственной плавучести при судоподъёме (см. заявку на изобретение №2006119392/11, публикация 2007г.). Создание сил собственной плавучести достигается вытеснением воды из помещений и отсеков затонувшего судна сжатым воздухом, который подаётся в специальные мягкие ёмкости из неэластичного воздухонепроницаемого материала, расположенные в помещениях и отсеках судна и снабжённые в донной части трубами для стравливания воздуха, а также петлями и линёвыми концами для скрепления ёмкостей друг с другом, с переборками и палубами отсеков и помещений, а ёмкости для создания отрывного усилия снабжают клапанами, управляемыми линёвыми тягами, концы которых без слабины присоединяют к якорям или грузам на дне. Недостатком способа создания собственной плавучести при судоподъёме является необходимость наличия специальных мягких ёмкостей из неэластичного воздухонепроницаемого материала, сложность в размещении и креплении ёмкостей в помещениях и отсеках судна.

Наиболее близким к заявленному является способ подъёма груза на поверхность жидкости (см. заявка на изобретение №93031682/11, публикация 1996г.). Подъём груза достигается тем, что в ёмкость, например, перфорированную или эластичную, или эластичную армированную помещают находящееся в пластичном состоянии вещество, которое изменяет свою плотность при затвердевании, опускают на погружённый в жидкость груз так, чтобы вещество обволокло искомый груз, затвердело и изменило свою плотность, после чего вещество вместе с грузом поднимают на поверхность с помощью крана, причём при превышении подъёмной силы затвердевшим веществом веса груза вещество вместе с грузом всплывает самостоятельно. Обволакивание груза веществом осуществляется по максимально возможной поверхности груза. Таким образом, после затвердевания вещества груз оказывается как бы в коконе, что обеспечивает полную целостность любого груза при его подъёме. Недостатком указанного способа подъёма груза на поверхность жидкости является необходимость в специальном веществе, обволакивающим груз, а также сложность в установке ёмкостей в районе затонувшего груза.

Технической задачей заявленного изобретения является снижение затрат, надёжность и эффективность проведения работ по подъёму затонувшего объекта. Технический результат заявленной установки для подъёма затонувшего объекта, включающий вещество, обволакивающее затонувший объект и уменьшающее свою плотность при затвердевании, достигается тем, что в качестве обволакивающего вещества используют водную среду в виде ледяной оболочки, образующейся на переохлаждённой поверхности затонувшего объекта с помощью дроссельных сопел, в которые подают сжатый воздух, располагая их по периметру объекта (и, или внутри него, в зависимости от его размера и формы) и закрепляя их на поверхности объекта или на дне водоёма в непосредственной близости от него.

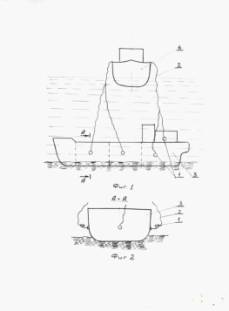

На фиг. 1 изображена установка (общий вид); на фиг. 2 разрез А-А фиг. 1.

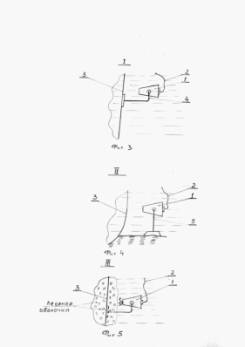

На фиг.3 узел 1 крепления сопла на поверхности объекта; на фиг.4 узел П крепления сопла на дне водоёма; на фиг.5 узел III образование ледяной оболочки.

Установка содержит дроссельное сопло 1, шланги подачи сжатого воздуха к соплам 2, крепления сопел 4 на поверхности затонувшего объекта 3, крепление сопел на дне водоёма 5, базовое судно 6, подающее сжатый воздух к дроссельным соплам. Установка работает следующим образом. Дроссельные сопла закрепляют на поверхности затонувшего объекта 3 или в непосредственной близости от него на дне водоёма. Для крепления сопел 4 на поверхности объекта используют либо магниты, либо специальный клей, либо подводную сварку, а для крепления сопел на дне водоёма 5 используют грузы. Сжатый воздух по шлангам 2 подают с базового судна 6. На выходе из сопел при дросселировании сжатого воздуха создаётся низкая температура, что приводит к понижению температуры поверхности затонувшего объекта до отрицательных значений, охлаждению прилегающего к этой поверхности объема воды и образованию внугриводного льда. На переохлаждённой поверхности образуется пористый слой льда, который обволакивает весь объект снаружи и внутри его, вытесняя воду. Таким образом, затонувший объект оказывается как бы в коконе изо льда, его объём значительно увеличивается, возникает положительная плавучесть и объект всплывает на поверхность водоёма.

В естественных условиях обволакивание льдом (облипание) металлических и неметаллических предметов под водой происходит в переохлаждённой воде результате образования внутриводного и донного льда. Известны и описаны в литературе случаи облипания лежащих на дне якорей, якорь-цепей, других предметов, и всплытие их на поверхность.

Авторами получен патент на изобретение №2446075. Дата публикации 27 марта 2012г., приоритет изобретения 08 февраля, 2011 года.
