УДК 631. 171. 32/38



ОБОСНОВАНИЕ ПАРАМЕТРОВ ДОЗАТОРА АКАРИЦИДНОГО РАСТВОРА

Осмонов Ы.Дж. д.т.н., профессор, Боргулов Д.А., Уметалиева Ч.Т. к.т.н., Карибеков М.О., Караева Н.С., Оморбекова Д.А., Ачилов Р.Р.

Кыргызский Аграрный Университет им. К.И.Скрябина

         Продуктивность животных и качество овцеводческой продукции (особенно шерсть) во многом зависит от эффективности профилактической обработки овец против эктопаразитов. Определяющим фактором надежной профилактики заболевания является соблюдение стабильной концентрации акарицидных веществ в рабочей эмульсии путем ее дозаправки во время купания овец в проплывных ваннах. При ручной дозаправке ванны, которая осуществляется после купания 200 – 300 овец, если первые партии животных обрабатываются при нормальной концентрации акарицидов в рабочей эмульсии, то последние партии купаются в растворах ниже 0,03% (по неоцидолу), что является причиной появления болезни. Низкая концентрация акарицидов в эмульсии может привести к возникновению резистентной популяции клещей, вырабатывающих устойчивости к применяемому акарицидному веществу.

         В силу известных причин, какими являются, адсорбция акарицидов на шерсти овец, механических примесях и разложение их под действием рН среды, снижение концентрации акарицидов в рабочей эмульсии носит интенсивный характер. При этом методы дозаправки рабочей эмульсии также должны быть интенсифицированы.

         Нами разработан дозатор акарицидного раствора на основе авторского свидетельства №1440495 [1] и обоснованы его основные параметры.

В соответствии с рисунком 1 сброс дозаправочного раствора в купочную ванну 1 происходит при взаимодействии овцы с рабочим органом (дверцами) 2 дозатора, погруженные в жидкость.

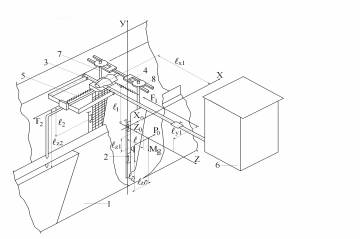

Рис. 1. Расчетная схема дозатора акарицидного раствора:

1–купочная ванна; 2–дверцы; 3–клапан; 4, 5–пружины; 6–бак;

7–водила; 8–вилка.



При этом клапан 3 открывается от усилий овцы, которое передается на него через водило 7 и вилку 8.

         Дверцы шириной  и массой 2Мg вертикально закреплены в точке 0 с помощью шарнира. Между водилами 7 натянута пружина  4 с усилием F1. закрытое положение клапана 3 поддерживается пружиной 5 с усилием F2. необходимо определить реакцию шарнира R0 и силу воздействия плывушего животного Р0 на дверцы.

         Для определения искомых величин рассмотрим равновесие рабочих органов дозатора. Во время сброса дозаправочного раствора в купочную ванну на дверцы 2 действуют следующие активные силы: масса дверцев ; усилие пружины F1 и F2, усилие воздействия овцы на дверцы Р0 и реакция шарнира, которую представили ее составляющими X0, У0, Z0.

         Для расчета искомых величин выбраны следующие уравнения:

                                     (1)



                        (2)



где:



Из формулы (2) следует, что уменьшение силы воздействия овцы Р0 зависят от параметров дверцы , которые в свою очередь зависят от параметров купочной ванны. Таким образом, устойчивое выполнение технологического процесса дозаправки ванны осуществляется при рациональных значениях конструктивных параметров дозатора, обеспечивающих минимальное усилие воздействия овцы для сброса дозы акарицидного раствора.

Для расчета зависимостей рациональных значений конструктивных и технологических параметров дозатора были выявлены условия устойчивого выполнения технологического процесса дозаправки. Эти условия предусматривают: расположение пружины 4 выше максимальной высоты головы плывущих овец над уровнем жидкости; проплыв животных в зоне дозаправки по одиночке; расстановку водил по отношении боковых стен ванны; расстояние между дверцами, когда они расположены перпендикулярно к боковым стенкам ванны. Кроме того, необходимо учитывать такие важные технологические параметры как скорость плавания овец в зоне дозаправки, необходимую дозу акарицидного раствора из расчета на одну овцу, массу дозаправочной жидкости в баке и диаметр сливной трубы бака.

С учетом этих условий, для расчета основных параметров дозатора выбраны следующие формулы:

1. Диаметр сливной трубы бака d1:

;                                                         (3)



где: Н1 – высота жидкости в баке, м;

– дозаправочная масса акарицидного раствора из расчета на одну овцу, кг;

– плотность акарицидного раствора, кг/м3 (=1005 кг/м3 [2]).

         2. Усилие овцы Р0 для сброса дозы акарицидного раствора:



      ;                                                 (4)



где: – ширина ванны в рабочей зоне дозаправки, м;

– максимальная ширина головы овец, м;

         3. Масса дверцев Мg:



    ;                                                (5)



где: – высота головы плывущих овец над уровнем жидкости в ванне, м.

         Неизвестные величины,  входящие в зависимости (3), (4) и (5) определены экспериментальными исследованиями.

         Дозаправочная масса акарицидного раствора из расчета на одну овцу  определена путем составления вариационного ряда с последующим расчетом статистических показателей (таблица 1).

Таблица 1 – Вариационный ряд распределения дозаправочных доз акарицидного раствора.

Границы разряда

, мл

150…250

250…350

350…450

450…550

550…650

Среднее значение , мл

200

300

400

500

600

Численность разряда

7

20

150

63

13

Частота:

0,0276

0,079

0,593

0,249

0,0513

Математическое ожидание

σq=77,22

V=18,3%

N=253



Дозаправочная масса акарицидного раствора из расчета на одну овцу составляет  мл. При этом изменение концентрации акарицида в рабочей эмульсии в течении всего периода обработки овец происходит в пределах рекомендованных в инструкции препарата (Рис. 2).

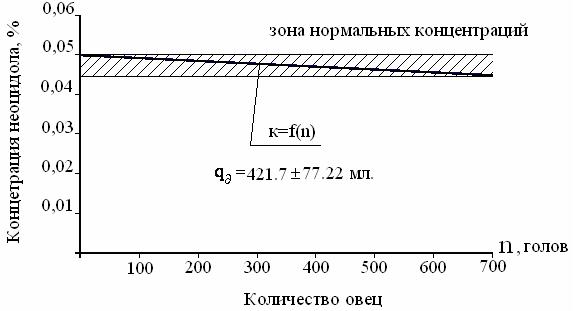

Рис. 2. Зависимость концентрации неоцидола от количества обработанных овец.

Дозаправочная доза акарицидного раствора, поступивщих в рабочую эмульсию в процессе купания овец, подчиняется нормальному закону:

                               (6)

с математическим ожиданием  и среднеквадратическим отклонением σq=77,22 мл. Коэффициент детерминации составляет R2=0,95.

Основные параметры дозатора приведены в таблице 2.

Таблица 2. Параметры дозатора акарицидного раствора.

d1, м

Н1, м

(мм)

(мм)

, м

(мм)

Р0, Н

Мg, кг

F1, Н

0,032…0,035

0,5

145,57

194,54

0,35…0,4

27,31

120

3,2

101,3



Примечание: – расстояние между дверцами;

                      – высота расположения пружины между водилами;

                      – расстояние между водилами и стенкой купочной ванны.





Литература

1.     Авторское свидетельство №1440495 “Купочная ванна” /Ы.Дж.Осмонов, К.И.Исмаилов. Бюл. №44. 1988.

2.     А.А.Богатюк Исследование процесса насыщения шерстного покрова эмульсиями с целью оптимизации режимов обработки и параметров установок для купания овец. Автореферат дисс. к.т.н. – Ставрополь 1974. – 22 С.

3.     Общесоюзные нормы технологического проектирования овцеводческих предприятий. ОНТП–5–85. М: Колос 1986. –68 С.







Түйiн

Бұл жұмыста қойларды тоғытуға арналған ваннаңы акарицидті қоспа мен толықтағыштың конструктівті және технологиялық параметрлерін негіздеу мәселелері қарастырылған.



Резюме

В работе рассмотрены задачи обоснования конструктивных и технологических параметров дозатора акарицидного раствора купочной ванны овец.
