Сельское хозяйство/2. Механизация сельского хозяйства.

Бобко В.Н, аспирант.

Белорусский государственный аграрный технический университет, Беларусь.

Рабочие органы бильных косилок-измельчителей

В последние годы за рубежом стали широко использовать откосные бильные косилки-измельчители. Режущий аппарат этих косилок бесподпорного резания представляет собой низко расположенный горизонтальный вал с шарнирно, либо жестко закрепленными на валу ножами (билами). Режущий аппарат закрыт сверху кожухом. Кинематика таких режущих аппаратов создает условия для измельчения срезаемых растений.

Существует несколько способов крепления ножей на валу: жесткое шарнирное с возможностью поворота режущей кромки относительно оси параллельной оси вала и шарнирное с возможностью поворота режущей кромки относительно двух взаимно перпендикулярных осей.

Бильные косилки могут работать при любом направлении вращения ротора, однако при встречном - качество окашивания лучше. Конструкция этих косилок позволяет мульчировать скошенную массу без уборки ее с поверхности. Современные косилки, применяемые для окашивания грубостебельной растительности, отличаются по назначению, типам режущих аппаратов, принципу действия, конструкциям базовых машин, способам навески рабочих органов и т.п.[1, с. 7].

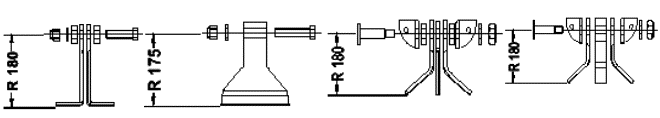

Рассмотрим несколько ножей (бил), устанавливаемые на бильные косилки-измельчители (рис. 1).

Ножи (рис. 1, а) применяют для скашивания и измельчения травы, однако при работе они забиваются, потому что две половинки ножа жестко закреплены между собой стягивающим болтом. Нож (рис. 1, б) применяется для измельчения мелких ветвей и кукурузных стеблей, однако при скашивании кукурузы происходит налипание зеленой массы на ноже, чтобы их очистить нужно останавливаться и очищать вручную. Таким же недостатком обладает лопатообразный нож (рис. 1, з). Для измельчения тонкостебельного кустарника и остатков кукурузы применяют лепесткообразные ножи (рис. 1, д и м), конструкция данных ножей не позволяет обеспечить полный срез растений по всей ширине захвата косилки, т. к. остаются непрокошенные полоски. Этим же недостатком обладают другие ножи (см. рис. 1, в), хотя здесь и добавлен посередине дополнительный нож.

А

а б в г

д е ж з и

к л м н

Рис. 1.

Ножи (рис. 1, г) также предназначены для измельчения кустарника, но с большим диаметром стебля, обладают теми же недостатками что и ножи на рис. 1, в и д. Угловые ножи (рис. 1, е и л) предназначены для скашивания травы, также как и ножи (рис. 1, в, г и д) оставляеют непрокошенные полоски. Для измельчения соломы применяют ножи (см. рис. 1, ж), они довольно хорошо измельчают солому, однако совсем не годятся для скашивания травы и другой грубостебельной растительности. Молотковые ножи (рис. 1, и и н) применяют для скашивания и измельчения грубостебельных сорняков и мелкого кустарника. Недостатком молотковых ножей является то, что они очень тяжелые, не обеспечивают достаточного измельчения высокостебельных растений, при встрече с камнем, или другим препятствием крепление ножа ломается.

Все вышерассмотренные ножи обладают общим недостатком, они не обеспечивают достаточное измельчение растений с высоким стеблем. Мы же предлагаем иную конструкцию, которая позволяет избежать многих недостатков (см. рис. 2).

Рис. 2.

Данный нож отличается тем, что на звеньях каждой шарнирной подвески установлены режущие диски между двумя спаренными ножами с отгибами в противоположные стороны вдоль оси рабочего органа, режущие кромки которых расположены впереди по ходу вращения. Так как диск закреплен шарнирно, то при ударе о растение он поворачивается на некоторый угол, за счет этого уменьшается его износ. Диск также позволяет доизмельчать неизмельченные высокие растения. На конструкцию ножа была подана заявка на полезную модель и уже получено положительное решение.

Литература:

1. Кондратьев В.Н. Косилки бильного типа: Вопросы проектирования и эксплуатации. Пособие. Минск, 2002. – 40с.
