Проблематика сучасного стану розробки витратомірів рідини (2 частина)

Подальший розвиток світової економіки ґрунтується на впровадженні останніх досягнень науки в виробництво, розробці та серійному виробництві новітніх приладів та матеріалів. Функціонування будь-якої галузі сучасної економіки, наприклад, енергетики, машинобудування, хімічної та харчової промисловості неможливе без використання сучасних лічильників та витратомірів для автоматизації технологічних процесів. В кожному сучасному автомобілі для оптимізації режиму роботи і економії пального використовується витратомір пального. В енергетиці для вимірювання об’єму газу, що споживається промисловими та комунально-побутовими підприємствами, бюджетними організаціями та підприємствами теплової енергетики, застосовується 71,3 тис. приладів обліку. У сфері транспортування, видобування та зберіганні газу застосовуються витратомірні пристрої, засновані на принципі змінного перепаду тиску. У більшості країн Європи для цих потреб використовують лічильники газу з відносною похибкою від 0,5 до 1%. Впровадження таких лічильників в Україні стримується внаслідок їх високої вартості та відсутності робочих еталонів для повірки лічильників на великі об’єми [1]. Для вимірювання витрат речовин використовують витратоміри, що ґрунтуються на різних принципах дії: витратоміри змінного рівня, змінного та постійного перепадів тиску, електромагнітні, турбінні, теплові, вихорові та ультразвукові. Для вимірювання кількісних показників використовують витратоміри з сумуючими механізмами різних типів або лічильниками. В цих випадках витрату підконтрольної речовини визначають за різницею показників за день, місяць, квартал тощо. Модернізація існуючих систем та впровадження останніх досягнень науки і техніки дозволить підвищити якість та точність вимірювань та розширити технологічні можливості економіки.

В [2] розглядається пристрій для виміру витрати нафтогазових сумішей. На рис. 1 приведена його блок-схема. Пристрій складається з газовіддільника 1 і давача 2 витрати, встановлені після сепаратора 3 і клапана 4, давача 5 температури, давача 6 перепаду тиску, вторинного перетворювача 7 в число імпульсів, дільника 8 імпульсів, блоку 9 віднімання, перетворювача 10 код - частота, лічильника 11, блоку 12 управління, блоку 13 пам'яті, шифратора 14, блоку 15 корекції на температуру потоку, що вмикає елементи 7 – 9, а також блоку 16 корекції на зниження тиску в магістралі у вигляді елементів 10 - 14.

Рис. 1. Пристрій для виміру витрати нафтогазових сумішей

Ультразвуковий безконтактний витратомір [3], складається з електроакустичних перетворювачів 1, 2, блока 3 генерації і прийому сигналів, блока формування різниці 4, суматора 5, 8, першого і другого регістра постійної пам'яті 9, 10, першого, другого дільника 7, 11, обчислювального блоку 6.

Рис. 2. Ультразвуковий безконтактний витратомір

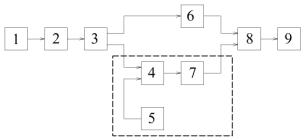

Привертає увагу імпульсний масовий витратомір розглянутий в літературному джерелі [4], що містить давач об'ємної витрати, підсилювач-формувач, термоустановочный міст, сполучений з входом перетворювача напруги в послідовність імпульсів, рахунково-реєструючий прилад, що відрізняється тим, що, з метою підвищення надійності і точності вимірювання, в нього введені розподільник імпульсів, два масштабні дільники частоти і схема АБО. Імпульсний масовий витратомір містить давач об'ємної витрати 1, підсилювач-формувач 2, розподільник імпульсів 3, перетворювач напруги в послідовність імпульсів 4, термоустановочный міст 5, масштабні дільники частоти 6 і 7, схему АБО 8, рахунково-реєструючий прилад 9. Перетворювач 4, міст 5 і дільник 7 утворюють канал введення поправки на щільність.

Рис. 3. Імпульсний масовий витратомір

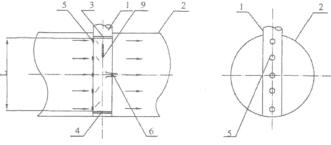

В [4] розглядається пристрій для для вимірювання витрати текучого середовища через трубопровід. Середовище, що транспортується, при переміщенні по трубопроводу 2 через систему отворів 5 або щілини 7 надходить у порожнину трубчастого корпуса 1, обмежену заглушками 3, 4, і виходить з неї через вихідний канал 6, омиваючи при цьому сенсор теплового витратоміра 9 (рис. 4). Потік у трубчастому корпусі, що омиває сенсор, створюється, в основному, за рахунок: - різниці тисків у місці знаходження отворів вхідного каналу і вихідного каналу; - динамічного напору в зоні вхідного каналу.

Рис. 4. Пристрій для вимірювання витрати текучого середовища

В [5] розглядається спосіб вимірювання витрати рідкого або газового середовища. Приклад реалізації цього способу нижче описаний за допомогою креслень.

Рис. 5. Експериментально виміряної функції нагріву-охолодження термочутливого елемента за умов вимірювання витрати потоку повітря у трубопроводі

Рис. 6. Блок-схема пристрою

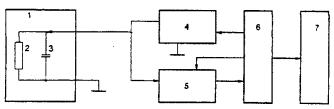

На рис. 6 наведено блок-схему пристрою, який реалізує спосіб згідно з цим винаходом. Пристрій для вимірювання витрати містить давач температури 1, який включає термочутливий елемент у вигляді резистора 2 та конденсатор 3, джерело живлення 4, блок 5 вимірювання постійної часу розряду конденсатора 3, який містить схему порівняння напруги на конденсаторі 3 з двома опорними напругами U₁ та U₂ . Пристрій містить також мікроконтроллер 6, індикатор 7.

В [7] розглядається ультразвуковий фазовий пристрій визначення витрати, що містить високочастотний генератор, чотири автоматичних комутатори, входи першого з яких з'єднані з однойменними входами другого автоматичного комутатора, до яких підключені відповідно випромінювач та приймач акустичного перетворювача, вихід другого автоматичного комутатора з'єднаний з послідовно включеними підсилювачем з автоматичним регулюванням підсилення, фазовим детектором і фільтром верхніх частот, мультивібратор, до виходів якого підключені керувальні входи першого та другого автоматичних комутаторів, регульований двофазний генератор низької частоти, цифровий частотомір, підключений до одного з виходів регульованого двофазного генератора низької частоти.

Рис. 7. Блок-схема пристрою

В [8] показано пристрій для вимірювання витрати нафтопродуктів, що відрізняється тим, що, з метою підвищення точності вимірювання при зміні температури і тиску, в нього введені два перемикачі з рухомими і нерухомими контактами, причому рухомий контакт першого перемикача підключений до входу першого перетворювача аналог-код, рухомий контакт другого перемикача - до входу четвертого перетворювача аналог-код, а перший, другий і третій нерухомі контакти першого перемикача сполучені відповідно з першим, другим і третім нерухомими контактами другого перемикача, при цьому перші нерухомі контакти обох перемикачів сполучені з виходом давача витрати і входом блоку віднімання, другі нерухомі контакти - з входом третього блоку суматора і виходом блоку віднімання, а треті - з виходом третього блоку суматора.

В [9] розглядається пристрій виміру пульсуючої витрати електропровідних рідин (рис. 8). На трубопроводі 1 після джерела великомасштабних гідродинамічних збурень 2 встановлені електромагнітні давачі витрати 3 і 4, що створюють постійне магнітне поле, що пронизує потік і сприймає флуктацію сигналу, обумовлену проходженням повз них гідродинамічних збурень. Виходи електромагнітних давачів 3, 4, 5 підключені до пристрою обробки сигналів 6, що містить чотири корелятори 7, 8, 9, 10 і суматор 11. Вихід першого електромагнітного витратоміра 3 підключений до перших входів корелометрів 7 і 9, вихід другого електромагнітного давача витрати 4 підключений до других входів корелометрів 7 і 8, вихід третього електромагнітного давача витрати 5 підключений до першого входу корелометра 8, другому входу корелометра 9, і до обох входів четвертого корелометра 10. Виходи першого корелометра 7 і четвертого - 10 - підключені до прямих, а другого і третього корелометрів 8 і 9 - до інверсних входів суматора.

Рис.8. Блок-схема пристрою

В [10] показано кондукційний витратомір відрізняється тим, що, з метою підвищення точності вимірювання, він додатково забезпечений масштабним підсилювачем з коефіцієнтом передачі 0,6-0,7, включеним між попереднім підсилювачем швидкісного сигналу і фазообертачем, а попередній підсилювач скростного сигналу забезпечений додатковими входами, сполученими з парами додаткових електродів, при цьому коефіцієнт підсилення попереднього підсилювача швидкісного сигналу по додаткових входах складає 0,25 коефіцієнта підсилення цього підсилювача по основних входах, сполучених з основним електродами.

Рис. 9. Блок-схема пристрою

Привертає увагу витратомір розглянутий в літературному джерелі [11]. На кресленні (рис. 10) зображена структурна схема витратоміра, що пропонується.

Рис. 10. Блок-схема пристрою

Пристрій для вимірювання витрати феромагнітних рідин в ненапірних трубопроводах, що містить давач, виконаний у вигляді діелектричної ділянки робочого трубопроводу і компенсатора з розміщеними на кожному з них співосьовий з первинною і вторинною обмотками, і блок реєстрації сигналу, що відрізняється тим, що, з метою підвищення точності вимірювання, воно забезпечене додатковим трубопроводом з пробовідбірником, другим давачем і блоком відношення.

В [12] показано давач для виміру витрати газу або рідини, що містить корпус давача з нержавіючої сталі з закритим нижнім кінцем, каркас, виконаний з металу з високим коефіцієнтом теплопровідності, ізоляції, нанесені на каркас, і нагрівальний елемент, який відрізняється тим, що давач містить додатковий каркас і два терморезистори, які розташовані на порожніх каркасах.

Рис. 11. Блок-схема пристрою

В [13] розглядається витратомір, який містить корпус, крильчатку з постійним магнітом і два геркони, що приєднані до електричної схеми, яка складається з приєднаного до джерела постійної напруги через обмежувальний резистор диференційного RС-кола, паралельно входу якого приєднаний перший геркон, а де виходу - пара вихідних клем, який відрізняється тим, що він обладнаний додатковим резистором і другою парою вихідних клем, при цьому додатко вий резистор приєднаний послідовно з першим герконом, друга пара вихідних клем - послідовно з резистором диференційного кола, а другий геркон - паралельно основній парі вихідних клем.

Рис. 12. Блок-схема пристрою

В [14] показано давач витрат рідини або газу, що включає вимірювальний відрізок трубопроводу з розміщеним усередині трубопроводу термоелектричним давачем з поверхнею обтікання потоком рідини або газу, який відрізняється тим, що усередині трубопроводу розміщено допоміжний аналогічний термоелектричний давач, причому поверхня обтікання розміщена на одному з контактів основного термоелектричного давача, а інший контакт основного давача і обидва контакти допоміжного термоелектричного давача розміщені на тєпловідводі при температурі рухомого середовища.

Рис. 13. Блок-схема пристрою

В [15] розглядається п′єзоелектронний витратомір рідких та газоподібних середовищ, який містить перший біморфний п'єзоелектричний перетворювач, і пристрій підсилення, обробки і реєстрації інформації з інформаційним виходом, причому 2-х провідний вихід генератора з'єднаний з першим п'єзоелементом першого біморфного п'єзоелектричного перетворювача, а другий п'єзоелемент першого п'єзоелектричного перетворювача, зв'язаний з першим двопровідним входом пристрою підсилення, обробки і реєстрації інформації.

Рис. 14. Блок-схема пристрою

Таким чином, проведені дослідження дозволяють зробити наступні висновки: - було здійснено аналіз сучасного стану розробки витратомірів рідини; - в результаті аналізу було звернено увагу на переваги та недоліки вже існуючих витратомірів рідини; - виявлено необхідність створення приладу, що не мав би виявлених недоліків і характеризувався вказаними перевагами.
