УСТРОЙСТВО ДЛЯ СБОРА НЕРАСТВОРИМЫХ

ЖИДКОСТЕЙ И МУСОРА С ПОВЕРХНОСТИ ВОДЫ

Бухарицин П.И., Беззубиков Л.Г.

Плавучее средство для сбора нерастворимых жидкостей и мусора с поверхности воды, содержащее бесконечную сетчатую ленту, механизм для очистки ленты и емкость для сбора загрязнений, отличается от существующих тем, что корпус плавучего средства выполнен в виде катамарана, механизм для очистки ленты выполнен в виде раструба и соединен с вакуумной системой, а лента выполнена съемной и снабжена сетчатыми корзинами для захвата мусора, при этом механизм для очистки ленты расположен под ее верхней ветвью, по всей ее ширине, на расстоянии 0,6-0,8 м над уровнем воды водоема, сетчатые корзины для захвата и перемещения мусора расположены по всей ширине ленты по ее периметру на расстоянии 0,8-1,0 м друг от друга, носовая часть плавучего средства снабжена раздвижными створками, обеспечивающими в рабочем (развернутом) положении более широкую полосу захвата загрязнений.

Изобретение относится к охране окружающей среды и может быть использовано при сборе нерастворимых в воде жидкостей, например нефтепродуктов, и плавающего мусора с водной поверхности (рис. 1).

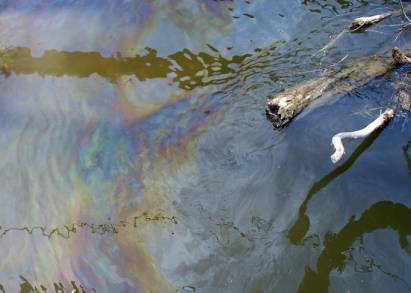

Рис.1. Загрязненная нефтепродуктами и плавающим

мусором водная поверхность.

Известно устройство для улавливания частиц, плавающих на поверхности воды (см. а.с. СССР №1712533, 1992г.), содержащее бесконечную ленту со сквозными отверстиями, в которых закреплены чашеобразные ячейки, захватывающие плавающие на поверхности воды твердые частицы.

Недостатком данного изобретения является сложность конструкции и возможность сбора твердых частиц небольших размеров, соответствующих размерам чашеобразных ячеек.

Известно также изобретение: устройство для сбора нерастворимых жидкостей с поверхности воды (см. а.с. СССР №371303, 1973г.), содержащее ленту транспортера с сетчатыми перегородками, пространство между которыми засыпано измельченным сорбентом, отжимные ролики, емкость для сбора отжатой жидкости.

К недостаткам данного изобретения относится необходимость в использовании сорбента и механизма для его отжима.

Наиболее близким к заявленному объекту является устройство для сбора нерастворимых жидкостей с поверхности воды (см. а.с. СССР №651083, 1979г.), содержащее бесконечную сетчатую ленту и механизм для очистки ленты в виде перфорированного трубопровода, к которому подается сжатый воздух и емкость для сбора жидкости.

Недостатком указанного изобретения является расположение сетчатой ленты, которое не исключает естественной потери жидкости из сетчатых ячеек еще до зоны обдувания их сжатым воздухом и невозможность сбора плавающего мусора.

Техническая задача – полная очистка водной поверхности от нерастворимых жидкостей и плавающего мусора.

Технический результат – повышение эффективности сбора плавающих нерастворимых жидкостей и плавающего мусора. Он достигается тем, что механизм для очистки ленты расположен под верхней ветвью ленты по всей ее ширине на расстоянии 0,6-0,8 м над уровнем воды водоема (во избежание попадания воды), сетчатые корзины для захвата и перемещения мусора расположены по всей ширине ленты по ее периметру на расстоянии 0,8-1,0 м относительно друг друга, носовая часть плавучее средство снабжено раздвижными створками, в рабочем положении обеспечивающими более широкую полосу захвата загрязненной водной поверхности.

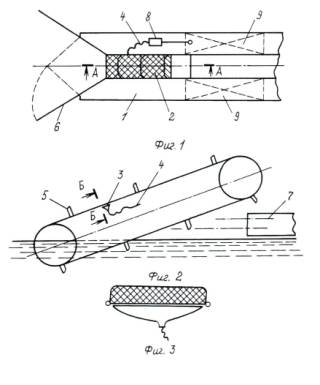

На фиг. 1-3 изображено предлагаемое плавучее средство (вид сверху), и в разрезе.

Плавучее средство для сбора нерастворимых жидкостей и мусора с поверхности воды содержит корпус 1, выполненный в виде катамарана, вращающуюся ленту из съемного сетчатого полотна 2, раструб 3 для очистки ленты, шланг 4 вакуумной системы, сетчатые корзины 5, раздвижные створки корпуса 6, емкость для мусора 7.

Плавучее средство работает следующим образом:

При движении сетчатого полотна 1, находящиеся на поверхности воды нефть, нефтепродукты, масло, захватываются его ячейками, так как имеют большее, чем у воды, поверхностное натяжение, перемещаются к механизму очистки – раструбу 3, через который отсасываются по шлангу 4 вакуумной системы. Одновременно сетчатые корзины 5 подхватывают плавающий на воде мусор и перемещают его в емкость для мусора 7. Раздвижные створки 6 обеспечивают более широкую полосу захвата загрязненной водной поверхности при работе плавучего средства. При движении плавучего средства раздвижные створки 6 находятся в сложенном положении (на чертеже показано пунктиром).

Сетчатое полотно для повышения эффективности сбора нерастворимых жидкостей выполнено съемным, в нескольких вариантах, отличающихся разным размером ячей, и устанавливается, в зависимости от величины поверхностного натяжения собираемой жидкости. С мелкой ячеей – для легких сортов нефтепродуктов, с более крупной ячеей – для тяжелых сортов нефтепродуктов и сырой нефти.

Использование данного плавучего средства позволит собирать нерастворимые жидкости без примеси воды.

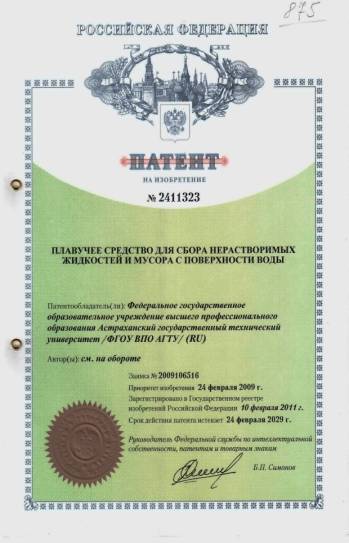

Разработана концепция идеи, получен патент на изобретение №2411323 от 10.02.2011. Опубликовано 10.02.2011. Бюл. № 4

Преимущества: небольшой расход недорогих и недефицитных материалов и энергии, быстрота изготовления, невысокая себестоимость по сравнению с существующими устройствами. Простота в эксплуатации и ремонте. Минимальные затраты на изготовление устройства и его эксплуатацию Небольшая ресурсоёмкость устройства.

Безопасность обеспечивается тем, что устройство, в отличие от существующих, полностью исключает непосредственный контакт обслуживающего персонала с нефтепродуктами. Высокая надёжность и безотказность устройства достигается простотой его конструкции. При эксплуатации устройства отсутствует вредное воздействие на окружающую среду. Применение данного устройства будет способствовать быстрой и полной очистке от нефтепродуктов и плавающего мусора водной поверхности, и, как следствие – снижению загрязнения и улучшению экологической обстановки на водных акваториях. Данный проект может представлять интерес для судоходных компаний морского и речного транспорта, подразделений МЧС, как в России, так и за рубежом.

Проект предполагается осуществлять за счёт внебюджетных средств заинтересованных отечественных и зарубежных компаний и организаций-инвесторов.

Ведутся переговоры с потенциальными изготовителями опытного образца. Предлагаются инжиниринговые услуги по внедрению технологии на базе существующих астраханских судостроительных и судоремонтных предприятий. Подана заявка на участие в конкурсе инновационных проектов в рамках 17-й специализированной выставки «Образование – инвестиции в успех - 2011». Проект получил Диплом победителя конкурса.
