Магістр, провідний інженер Гринько П. А.,

ПАТ МК «Азовсталь»,

доцент, кандидат технічних наук Щеглов О. М.,

старший викладач Суглобов Р. В.,

Приазовський державний технічний університет,

м. Маріуполь, Україна



БАРАБАН КРИВОЛІНІЙНИЙ УВІГНУТИЙ ЦЕНТРУЮЧИЙ СТРІЧКОВОГО КОНВЕЄРА



Описание: C:\Users\Олег\Documents\Scanned Documents\Рисунок.jpg

Відомі конструкція центруючого барабана стрічкового конвеєра [1, 2],  твірна робочої поверхні якого створена з центральної циліндричної ділянки та двох бічних криволінійних, спряжених між собою меншими торцями (мал.1).

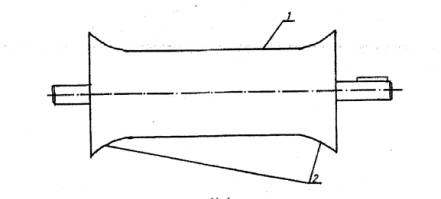

 1 – циліндрична ділянка, 2 − торцеві криволінійні центруючі ділянки

Мал. 1. Загальний вид барабана циліндро-кріволінійніного увігнутого (Пат. №45062, Україна, [2])

У цій конструкції циліндрична ділянка 1 є робочою, призначеною для передачі тягового зусилля з привідного барабана конвеєрній стрічці. На цій ділянці стрічка проводить більшу частину часу роботи. Бічні криволінійні центруючі ділянки 2 служать для повернення забіглого на них краю стрічки в центральне положення. Недоліком цієї конструкції є підвищена довжина барабана, а також підвищений шлях ковзання стрічки вздовж твірної барабана. Це прискорює її знос. Тому на кафедрі підйомно-транспортних машин та деталей машин Приазовського державного технічного університету (Україна, м. Маріуполь) розроблена нова конструкція криволінійного увігнутого центруючого барабана Пат. №62968, Україна, [3]. У цьому барабані нова форма його поверхні забезпечить більш надійне центрування стрічки та підвищить строк її служби за рахунок скорочення шляху ковзання стрічки вздовж твірної барабана 1 (мал. 2). Тому цей барабан має вгнуту форму поверхні, що описана кривими другого порядку, які спрягаються між собою. При чому радіус твірної поверхні середньої частини 2 барабана є такий, що перевищує радіус твірної торцевих частин 5

R > r.

Характерною властивістю цієї конструкції є збільшення куту нахилу α дотичної до твірної робочої ділянки профілю по мірі наближення до торцевої частини барабана 5, установленого на опорах 3. Згідно з цим зі збільшенням куту α       (α2 > α1) зростає і тангенціальна сила St (St’’ > St’ ), яка повертає стрічку 4 до її центрального положення; S’ (S’’) – сила, діюча  на поверхню 2 барабана;          Sn’ (Sn’’) – нормальна сила тиснення стрічки на барабан.

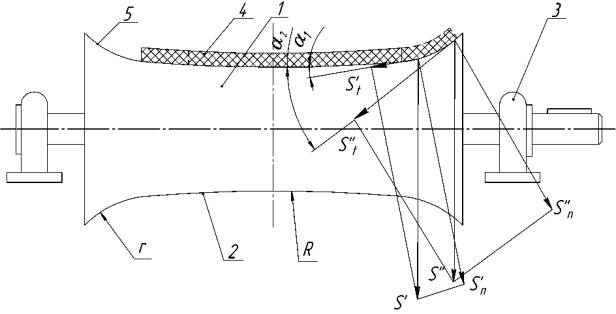

Мал. 2. Схема сил, діючих на стрічку



Висновки: конструкція циліндро-кріволінійніного увігнутого барабана забезпечує:

-       підвищення строку служби стрічки конвеєра за рахунок скорочення шляху її ковзання вздовж твірної барабана;

-       надійне центрування стрічки на барабані під час роботи конвеєра.



Литература:

1. Materiály VII mezinárodní vědecko-praktická kon-ference «Nastolení moder-ní vědy - 2011». - Díl 12. Technické vědy: Praha. Publishing House «Education and Science» s.r.o - 104 stran, С. 21 – 24

2. Щеглов О. М., Суглобов В. В., Гринько П. А., Барабан стрічкового конвеєра. Пат. №45062, Україна, МПК B65G 15/00 №u200904862; Заявл. 18.05.2009; Опубл. 26.10.2009, Бюл. № 20. – 2 арк.

3. Гринько П. А., Семенюк В. Ф., Щеглов О. М., Барабан стрічкового конвеєра. Пат. №62968, Україна, МПК B65G 15/28 №u2011 01568; Заявл.  11.02.2011; Опубл. 26.09.2011, Бюл. № 18. – 2 арк.
