Информационно-измерительная система измерения расхода и количества газа



В газовой промышленности одной из важных задач на производстве является измерения и учет количества транспортируемого природного и нефтяного попутного газов. Одним из широко применяемых методов измерения расхода и количества газа является метод переменного перепада давления. Потому что у расходомеров, которые реализуют данный метод простая конструкция, они надежны, с их помощью можно измерять практически любой расход, а главное достоинство – они не требуют поверочных образцовых установок.

Тем не менее, и эти расходомеры не лишены недостатков. Точность измерения расхода и правильная работа расходомера зависит от так называемого коэффициента истечения, который представляет собой отношение действительного значения расхода к теоретическому значению. При действии различных возмущающих воздействий данный коэффициент меняет свое значение во время эксплуатации и приводит к увеличению погрешности измерения расхода. Возмущающими воздействиями, которые влияют на значение коэффициента истечения, являются изменение геометрических размеров диафрагмы, вызванные гидроударами в трубопроводе, неизбежное притупление входной острой кромки, шероховатость измерительного трубопровода, расстояния между местными сопротивлениями в измерительном трубопроводе и т.д.

Уравнение расхода для расходомеров с сужающими устройствами  [1] выглядит следующим образом:

,

 коэффициент расширения, учитывающий увеличение удельного объема длягаза;  площадь отверстия сужающего отверстия;  плотность; перепад, создаваемый сужающим устройством;    коэффициент скорости входа, учитывающий влияние начальной скорости потока на образование коэффициента расхода ;  коэффициент истечения. Произведение  называют коэффициентом расхода.

В работах [2, 3] предложена инвариантная информационно-измерительная система (ИИС) измерения расхода и количества газа, которая исключает коэффициент истечения из уравнения расхода и позволяет увеличить точность измерения расхода газа.  Структура системы представлена на рисунке 1.

Рисунок 1 – Структура информационно-измерительной системы

     измерения расхода газа



Инвариантная ИИС измерения расхода газа состоит из измерительного трубопровода, в котором установлено сужающее устройство СУ. Перепад давления на сужающем устройстве измеряется датчиком перепада давления Д1. Также в системе имеется байпас малого диаметра, на котором установлен образцовый расходомер ОР. Процесс измерения состоит из двух тактов. В первом такте измеряется расход газа по величине перепада давления  при закрытом кране К (К разомкнуто). Весь газ с расходом  проходит через сужающее устройство. Во втором такте кран К открывается и часть газа  проходит через образцовый расходомер ОР. На выходе датчика перепада давления формируется величина , пропорциональная разности расходов .

Затем кран К закрывается, а значения величин  и  запоминаются в программируемом контроллере, который реализует расчет расхода по следующей формуле

.                           (1)

Уравнение (1) инвариантно относительно коэффициента истечения, что позволяет не учитывать влияние возмущающих воздействий, таких как притупление входной кромки, шероховатость внутренней поверхности измерительного трубопровода, нарушение профиля потока. Образцовый расходомер  подключается периодически, в интервале времени между его включениями коэффициент истечения  считается постоянным. Закрытием и открытием крана К управляет программируемый контроллер. Кран автоматически открывается через определенный  интервал времени. В контроллер передаются данные о содержании сероводорода и меркаптанов в природном газе. Обработанная информация также отображается в виде  ежедневных рапортов и выводится на экран АРМ оператора. Отличительной особенностью данной ИИС является меньшее количество дорогостоящих элементов и отсутствие необходимости ручного ввода данных. Уравнение (1) получено путем применения тестовых методов повышения точности в измерительной технике.

Погрешность системы будет выражаться следующим уравнением:

,

где  относительная погрешность турбинного расходомера,

 относительная погрешность измерения давления  ,

 относительная погрешность измерения  давления  ,

 относительная погрешность измерения расхода системы.

Учитывая, что оба датчика перепада давления имеют одинаковые характеристики, последняя формула преобразуется в

.                               (2)

По формуле (2) построим зависимости , задавшись значениями погрешностей для датчиков перепада давления  (0,075; 0,15; 0,2; 0,25; 0,5; 1,5; 2,5) и погрешностью ОР равной 0,25%.

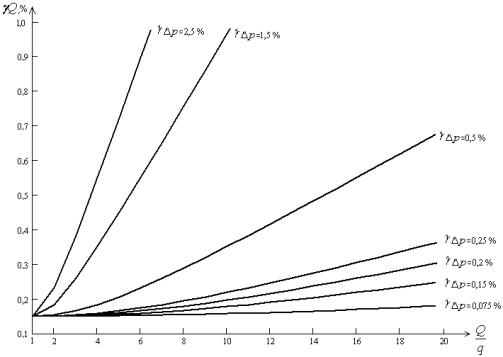

Рисунок 2 – Зависимость

В идеальном случае при полном совпадении характеристик погрешностей преобразователей перепада давления разность  равна нулю и погрешность измерения расхода определяется только погрешностью образцового расходомера, который установлен в байпасе.

 Но, учитывая, что при переключении одно и того же датчика в двух тактах могут быть резкие скачки, обусловленные его характеристикой. Предположим, что погрешность во втором члене уравнения (2) будет стремиться к нулю, поэтому при применении одного и того же датчика, влияние его погрешности на общую погрешность системы будет минимальна. В связи с этим представим погрешность системы следующим уравнением:

.                       (3)



В этом случае погрешность системы будет выражена графиком на рисунке 3.

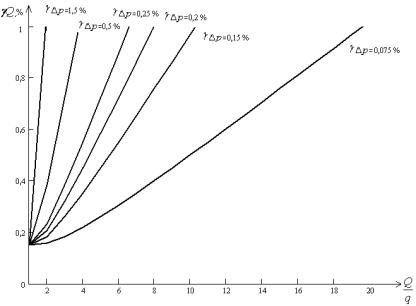

Рисунок 2.13 – Зависимость , построенная по (3)

Из рисунка 3 видно, что при проведении коррекции погрешности датчиков перепада погрешность всей системы измерения расхода существенно снижается.  Резко увеличивается отношение расходов, что способствует применению при коммерческом учете датчиков перепада давления с низкими классами точности.

Заключение. Представлена информационно-измерительная система измерения расход и количества газа, которая инвариантна относительно коэффициента истечения. Последнее позволяет повысить устойчивость процесса измерения расхода при постоянном действии множества возмущающих воздействий. Наибольшая эффективность системы достигается при измерении расходов на газопроводах с большим диаметром и при больших значениях расхода газа.
