Сельское хозяйство/2. Механизация сельского хозяйства

К.т.н. Сёмов И.Н.

Пензенская государственная сельскохозяйственная академия, Россия

Высевающий аппарат свекловичной сеялки с подпружиненным выталкивателем семян

В настоящее время для пунктирного посева семян сахарной свеклы применяются сеялки с ячеисто - дисковыми высевающими аппаратами. При этом предъявляются жесткие требования к равномерному распределению семян в рядке и травмированию семян высевающим аппаратом. Однако, широко распространенные сеялки типа ССТ-12 травмирует при высеве до 7 % семян.

Поэтому для посева семян сахарной свеклы в ФГОУ ВПО «Пензенская ГСХА» разработан высевающий аппарат (рисунок 1) с подпружиненным выталкивателем семян [1], который был установлен на серийно выпускаемою сеялку ССТ-12Б.

Высевающий аппарат работает следующим образом. При вращении вертикально установленного в корпусе 1 высевающего диска 2 семена западают в ячейки 11 и транспортируются к высевному окну 12, при этом сектор-вставка 9, установленный в передней части кольцевой проточки 13 предотвращает выпадение семян. На сферическую поверхность шарика 7, действует передняя стенка ячейки, за счет чего шарик 7 подпружиненного выталкивателя 3 перекатывается по передней стенке ячейки в направлении к центру высевающего диска. После чего корпус шарового гнезда 8 выходит по скруглению на поверхность перемычки 14 между ячейками.

Гаситель колебаний 6 ограничивает в пределах угла 2α колебания рабочей части 5 подпружиненного выталкивателя. При подходе ячейки с семенем, поверхность шарика перекатывается по перемычке между ячейками и за счет деформации нерабочей части 4 подпружиненного выталкивателя корпус шарового гнезда заходит в ячейку и оказывает давление на семя. В момент когда передняя стенка ячейки совпадет с началом высевного окна шарик воздействует на семя с силой направленной по оси ОО₁ ячейки. В результате этого семя перемещается в сторону открытой посевной бороздки и укладывается на ее дно, при этом ограничитель хода 10 не позволяет поверхности шарика выйти за окружность высевающего диска. После чего процесс высева семян повторяется.

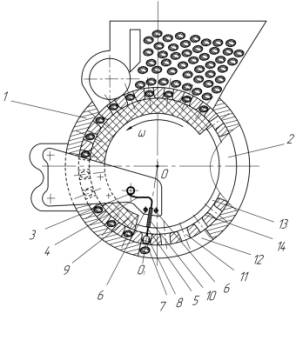

Рисунок 1 – Схема высевающего аппарата: 1 - корпус высевающего аппарата; 2-высевающий диск; 3 - подпружиненный выталкиватель; 4 - нерабочая часть подпружиненного выталкивателя; 5 - рабочая часть подпружиненного выталкивателя; 6 - гаситель колебаний; 7 - шарик; 8 - шаровое гнездо; 9 - сектор-вставка; 10 - ограничитель хода; 11 - ячейка; 12 - высевное окно; 13 - кольцевая проточка; 14 - перемычка

При теоретическом обосновании конструктивно-режимных параметров высевающего аппарата с подпружиненным выталкивателем семян рассматривалась работа высевающего аппарата в трех положениях шарика относительно ячейки высевающего диска: шарик выходит из ячейки; шарик движется по перемычке между ячейками; шарик заходит в ячейку.

Были установлены аналитические зависимости для определения время и положения шарика подпружиненного выталкивателя семян в каждый из моментов, силы, действующей на семя при выходе его из ячейки.

Лабораторные исследования позволили установить конструктивно-режимные параметры высевающего аппарата с подпружиненным выталкивателем семян сахарной свеклы окружную скорость высевающего диска V_д = 0,106…0,198 м/с, поступательную скорость посевной секции Vc = 1,3…1,7 м/с, жесткость подпружиненного выталкивателя семян с=4,75…5,55 Н/м, при которых достигается максимальная равномерность распределения семян в рядке ν=16…19% [2].

Лабораторно-полевые и производственные исследования сеялки с экспериментальными высевающими аппаратами семян сахарной свеклы подтвердили целесообразность применения высевающего аппарата с подпружиненным выталкивателем семян, а также достоверность теоретических и лабораторных исследований.

Проведенные экономические расчеты подтверждают что применение сеялки с подпружиненным выталкивателем семян для посева сахарной свеклы экономически целесообразно. При незначительном росте эксплуатационных издержек при посеве семян сеялкой с подпружиненным выталкивателем семян (на 58 руб./га), годовая экономия от получения дополнительной продукции составляет 177,5 тыс. руб/га. Годовой экономический эффект при нормативной годовой загрузке 40 ч составил 177,4 тыс. рублей на одну сеялку, при сроке окупаемости 0,63 года.

Литература:

1. Пат. 55532 РФ, МКИ⁵ А 01 С 7/04. Высевающий аппарат / Н.П. Ларюшин, И.Н. Сёмов. (РФ). - №2006115369; Заявлено 04.05.2006; Опубл. 27.08.2006, Бюл. № 24.

2. Сёмов, И. Н. Высевающий аппарат для семян сахарной свеклы / И.Н. Сёмов, Н.П. Ларюшин // «Сахарная свекла». – №8. – 2006. – С. 32-33.
