ПРОБЛЕМЫ МОДЕРНИЗАЦИИ ВОДОВОДОВ

В ПРЕДГОРНЫХ РАЙОНАХ

Проблема рационального и экологически чистого использования воды горных рек и водосбросов в настоящее время приобретает все более острый характер. Это связано в первую очередь с тем, что горная вода по своим структурным свойствам является ценнейшим природным даром. Перестроечный период привел к значительному износу водоводов в предгорных районах Заилийского и Жетысуйского Алатау и в перспективе потребуются значительных капиталовложений для их модернизации. Решение этой проблемы имеет большое значение для обеспечения здоровья населения, которое главным образом определяется качеством питьевой воды.

В связи с этим технические разработки инженерных систем водоснабжения в предгорных районах должен базироваться на комплексных научных исследованиях влияния всех факторов воздействия инженерных систем на структуру воды. Важнейшими факторами воздействия на структуру воды является геометрия и материалы водоводов.

Традиционные технологические приемы, технические средства и основы расчета водопотребления, добычи, очистки, хранения и распределения поверхностных и подземных вод в сельских населенных пунктах, на фермах, пастбищах и оросительных системах и современные проблемы улучшения водно-экологической обстановки достаточно подробно освещены в работе [1]. Однако исследований влияния конструктивных параметров водоводов на структуру воды практически нет.

Не традиционный подход к проблеме транспортировки воды, основанный на использовании естественного течения воды, минимально влияющего на природную структуру воды, предложил еще в середине прошлого века австрийский исследователь Виктор Шаубергер, который разработал и запатентовал спиральную трубу для жидких и газообразных субстанций [2]. В соответствии с формулой изобретения в этой трубе предотвращается образование осадка и сохраняется скорость течения благодаря тому, что форма сечения трубы состоит из нескольких полукругов и сама труба закручена в спиральную конфигурацию. Сечение трубы яйцевидное, с изгибом у более узкого конца яйца. Тестирование этих труб в Институте Гигиены при Штутгартском Технологическом университете (Германия) от 1952 года показало, что при водовыпуске, равном 310 см³/сек, всасывающая способность спиральной трубы из меди в 4 раза больше, чем у прямой стеклянной трубы, и в 1,85 раза больше, чем у прямой медной [3, c. 310]. Это связано с увеличением скорости течения воды в спиральной трубе, что обусловлено снижением гидравлических потерь.

В чем же причина снижения гидравлических потерь в спиральной трубе? Шаубергер разработал конструкцию этих труб в результате многолетних наблюдений за динамикой естественного течения воды. Действительно, если внимательно посмотреть на конфигурацию струи свободно истекающей воды, то становится понятным источник вдохновения Шаубергера. К тому же, как известно, любое тело или вещество, будучи предоставлено само себе, стремится принять наиболее энергетически выгодное состояние, и перемещается по наиболее выгодной траектории, обеспечивающей минимальные потери. Это значит, что естественное композиционно закрученное течение жидкости энергетически более выгодно. На первый взгляд это противоречит традиционной гидродинамики, да и реальная техническая практика подтверждает, что потери при ламинарном движении существенно меньше, чем при турбулентном режиме, и потому инженеры стараются предотвратить или хотя бы сократить образование турбулентностей.

На самом же деле никаких противоречий здесь нет. Турбулентное движение обусловлено беспорядочно зарождающимися и исчезающими микро вихрями жидкости, которые хаотично сталкиваются друг с другом, а также с ограничивающими поток стенками и тем самым бесполезно растрачивают кинетическую энергию. Естественное природное течение жидкости представляет собой композитное и согласованное в соответствии с окружающей среде вихревое ламинарное движение. При свободном течении (падании) жидкости в воздухе, который является менее плотным, она движется по естественной наиболее энергетически выгодной траектории, а именно в виде закрученной спирали сужающейся к низу.

В традиционных трубах круглого сечения жидкость стремится к естественной закрученной форме движения, что не соответствует форме трубы. В связи с этим возникает турбулентность, и соответственно дополнительное гидравлическое сопротивление.

Лабораторией инновационных технологий КазНПУ им. Абая разработана комплексная программа научно-исследовательских и опытно-конструкторских работ по изучению влияния геометрии и материалов водоводов на гидродинамические процессы и структуру воды.

Первым этапом этих исследований является определение влияния пространственной конфигурации водоводов на скорость течения воды.

Эксперимент заключался в определении времени заполнения сливной емкости объемом 12 литров для разных конфигураций сливной трубки. Экспериментальная установка состоит из напорной емкости постоянного уровня, шарового крана, сливной трубки и сливной емкости. В эксперименте использовались сливные трубки одинакового диаметра и длины и разной конфигурации, а именно, прямая и в форме пространственной винтовой линии с конусностью (угол при вершине конуса) 30, 60 и 90 градусов. Напор Н=0,95м для всех испытаний устанавливался одинаковым.

Обработку экспериментальных данных производили в программе Advanced Grapher для каждой серии из десяти замеров с доверительной вероятностью 0,74–0,83. График зависимости построен в координатах времени заполнения сливной емкости и угла при вершине конусной винтовой линии сливной трубки, принимая для прямой сливной трубки угол конуса равный нулю. График экспериментальных зависимостей и функций аппроксимации полиномами второй – 1 и третьей – 2 степени представлен на рисунке 1.

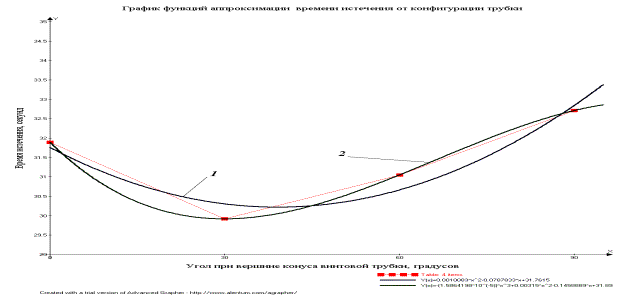

Рисунок 1 – График экспериментальных зависимостей.

Из графика (рисунок 1) функции аппроксимации полиномом третьей степени видно, что наибольшая скорость истечения воды достигается при значении угла конусной винтовой спирали в пределах 30 градусов. При этом скорость истечения на 6 % выше, чем у прямой трубки.

Этот эксперимент показывает, что пространственная конфигурация водовода оказывает влияние на гидравлические потери и, вероятно на структуру воды. Это подтверждается природным извилистым течением рек.
