Программный комплекс проектирования профилей горизонтальных стволов
многозабойных скважин
Бурение многозабойных скважин является
одним из основных способов интенсификации добычи углеводородов из недр с
одновременным снижением издержек на обустройство буровых площадок. Оптимальное
сочетание горизонтальных стволов с различными типами профилей позволяет
минимальным количеством скважин и кустовых площадок достичь необходимого охвата
месторождения. Т.о., важной и актуальной задачей является проектирование и
оптимизация профиля горизонтального ствола применительно к горно-геологическим
условиям каждой конкретной скважины. Авторами разработан программный комплекс PlaneProfile, посредством которого осуществляется построение
профиля горизонтального ствола и расчет минимального осевого нагружения
колонны.
Методика проектирования профиля
горизонтальных скважин сводится к расчету геометрических параметров, определяющих
положение элементов профиля (вертикальных, наклонно-стабилизированных и
искривленных участков), и графическому построению профиля ствола (рис. 1) [1].

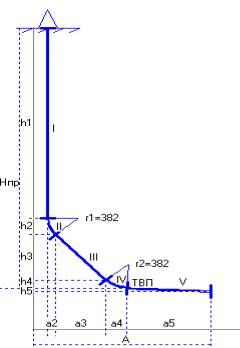

Рис. 1 – Графическое представление пространственного профиля горизонтальной
скважины
Разработанные алгоритмы обеспечивают при
построении профиля скважины выполнение условий оптимальной проводки трассы в
процессе строительства, оптимизации компоновки бурильной колонны и выбора
бурового оборудования (на основе расчета осевого нагружения колонны [2]), а
также других технологических и экономических требований.
Разработан программный комплекс Plane Profile проектирования
плоскостных профилей горизонтальных скважин. Расчет включает следующие этапы:
обработка исходных данных, расчет и построение профиля ствола скважины, расчет
осевых нагрузок и выбор бурового оборудования. Программой PlaneProfile предусмотрен расчет нескольких
типов профилей: J- и S-образных, 3-, 4- и 5-интервальных, одно- и
многосекционных.
Исходные данные для расчета профиля
предоставляются геологической службой и включают:
– глубину вертикального участка;
– интенсивность искривления ствола
скважины;
– координаты устья скважины и точки входа
в продуктивный пласт;
– толщину продуктивного пласта;
– плотность бурового раствора.
На основе этих данных программа производит
расчет и формирует отчет в виде таблиц и изображения профиля скважины, а также
расчет грузоподъёмности буровой установки. В табл. 1 и на рис. 2 представлены результаты тестирования
программы для построения пятиинтервального J-образного профиля. Грузоподъемность буровой установки
для рассматриваемого примера должна быть не менее 303,17 тонн.
Таблица 1 – Расчет профиля скважины и
осевого нагружения колонны
№ |
Участок |
Глубина по стволу
(м) |
Qp для участка (т) |
Qp общее (т) |
5 |
Наклонно-стабилизированный |
5604,43 |
24,55 |
24,55 |
4 |
Набор угла |
4541,81 |
8,2 |
32,76 |
3 |
Наклонно-стабилизированный |
4236,71 |
29,32 |
62,08 |
2 |
Набор угла |
3276,93 |
23,09 |
85,17 |
1 |
Вертикальный |
3000 |
96,73 |
181,9 |
Рис. 2 – Графическое представление
плоскостного профиля скважины
Разработанный программный комплекс тестирован
при разработке проектной документации на строительство нефтяных скважин на
месторождениях республики Башкортостан, РФ и применим для горизонтальных
стволов плоскостного типа. Однако в настоящее время широкое распространение
получили горизонтальные стволы с пространственным искривлением, поэтому в
дальнейшем планируется обобщить используемые алгоритмы и добавить в программный
комплекс модуль построения горизонтальных стволов данного типа.
