Учреждение Российской Академии Наук Институт
машиноведения
им.Благонравова, г.Москва
Систематизация
базирующих элементов станочного приспособления
При проектировании приспособлений большое
значение имеет правильный выбор базирующих элементов приспособлений для
установки заготовок. Под базирующим понимается элемент, контактирующий с
технологической базой заготовки (опорной, направляющей, установочной, двойной
опорной или двойной направляющей). Базирующие элементы отличаются большим
разнообразием по конструкции и по области применения. Актуальной является
задача систематизации с последующей классификацией базирующих элементов. Это
позволит обобщить имеющуюся информацию о них, осуществлять унификацию, быстро
находить требуемые элементы и повысить качество приспособлений. На основе
классификатора базирующих элементов станочных приспособлений, разработанного
сотрудниками лаборатории теории модульной технологии Имаш РАН, была проведена
систематизация и классификация базирующих элементов станочных приспособлений.
Первым отличительным классификационным признаком является число снимаемых у
заготовки степеней свободы. Вторым - наименование базы. В качестве третьего
выступает вид базы заготовки, которая может быть явной (Я) или скрытой (С).
Четвертым отличительным признаком принята геометрия базы. Пятым является вид
поверхности заготовки, принятой в качестве технологической базы: наружная (НР)
или внутренняя (В). Шестой отличительный признак – площадь контакта поверхности
заготовки, принятой в качестве технологической базы, с несущими поверхностями
опор. Седьмой признак – шероховатость поверхности заготовки, вступающей в
контакт с опорами. Восьмой делит заготовки на жесткие (Ж) и нежесткие (НЖ). И
последний, девятый отличительный признак – ГОСТ на базирующий элемент и его
конкретный типоразмер. С помощью предложенного классификатора каждому
базирующему элементу был присвоен соответствующий код из латинских букв, в котором
каждая буква соответствует определенному отличительному признаку
классификатора. Код базирующего элемента будет иметь вид:
[A..F][A..M][A..B][A..Z][A..B][A..C][A..C][A..B][1..m].
Составляющая [1..m] кода указывает на
количество вариантов базирующих элементов, подходящих по имеющимся исходным
данным. На основе этого составлена программа, которая содержит базу данных
базирующих элементов станочных приспособлений. Программа разработана в среде
Borland Delphi с использованием компилятора «Delphi 7»(рис.1), в которой
реализуются 3 основных алгоритма: поиск элемента в банке данных, вывод всех
элементов банка данных, добавление элемента в банк данных(рис.2).

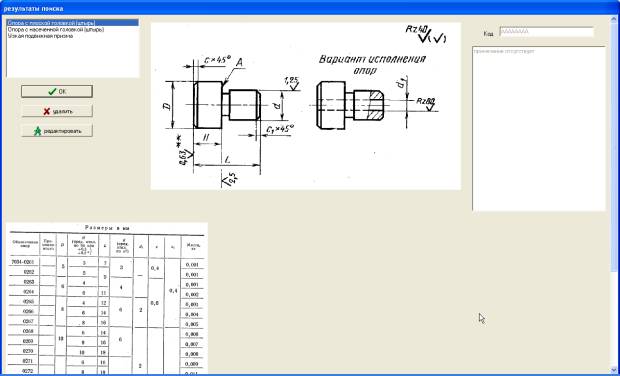

Рис.1 Фрагмент база данных станочных
приспособлений
Поиск элемента осуществляется по коду или по
отличительным признакам, которые предложены в классификаторе базирующих
элементов. Также в программе возможно редактирование элементов (например,
добавление примечаний) и удаление элементов в случае, если они занесены с
ошибкой.
Рис.1.Алгорим для банка
данных станочных приспособлений
После ввода всех исходных данных появляется
список всех базирующих элементов, которые удовлетворяют введенным условиям.
Предусмотрен вывод чертежа элемента, таблицы стандартных типоразмеров,
примечания и кода элемента, согласно классификатору. Примечание содержит важную для конструктора информацию: материал
базирующего элемента, его твердость, термообработку и покрытие.
