Сшивка проекционных решений при моделировании фильтрационных течений

Поле пьезометрического давления при фильтрации жидкости (газа) сквозь пористый или гранулированный материал описывается уравнением (1).

. (1)

Скорость фильтрационного течения определяется согласно Дарси (2).

(2)

где      V_L– скорость фильтрации по направлению L, м/с;

k – проницаемость пористой среды, м²;

m – динамическая вязкость фильтрующейся жидкости (газа), Па·с;

Ф –гидростатическое (пьезометрическое) давления, Па.

Рассматривались граничные условия на поверхности области S: Дирихле (3) и Неймана (условие непротекания) (4).

. (3)

(4)

где N – нормаль к поверхности;

cos(a), cos(b), cos(g) – направляющие косинусы точки на поверхности S.

В соответствии с особенностями методики вся область разбивается на конечное количество локальных областей (ЛО), в которых ищутся решения при условии сшивки решений в локальных областях, которые могут перекрывать друг друга (Рис.1).

С каждой из локальных областей (ЛО), связывается локальная система относительных координат с осями x, y, z чаще всего ориентированными параллельно осям соответственно X, Y, Z.

Назначается несколько типовых (базовых) видов локальных областей со своими локальными координатными системами x_nz, y_nz, z_nz. Форма локальной области, расположение начала локальных координат и размещение узловых точек внутри локальной области в достаточной мере произвольны. Но при сшивке решений в ЛО глобальные координаты точек сшивки решений должны совпадать (Рис.1).

Значения глобальных координат X, Y, Z и значения локальных (относительных) координат x, y, z узловых точек отдельной локальной области (ЛО) связаны зависимостями:

(5)

где - масштабные коэффициенты локальной области с индексом nz,

- глобальные координаты локальной области с индексом nz (глобальные координаты начала локальной системы координат ЛО).

В принципе коэффициенты могут принимать различные значения. Но для удобства выкладок и с целью экономии вычислительных ресурсов имеет смысл принимать одинаковые значения масштабных коэффициентов: где - единый масштабный коэффициент ЛО.

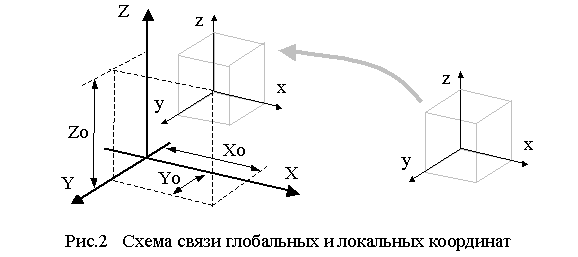

На рис.2 показана схема размещение ЛО в системе глобальных координат.

При переходе от глобальной системе координат к системе локальных координат области получим (6), (7), (8).

, (6)

(7)

. (8)

Функция, аппроксимирующая решение в любой локальной области может иметь различный вид. Главное чтобы она и ее производные были непрерывными и достаточно гладкими. В данной разработке рассматривались аппроксимирующие функции (9).

. (9)

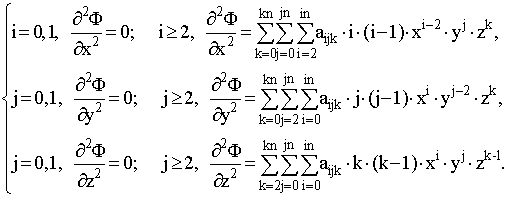

Первые и вторые производные аппроксимирующей функции (2.60) имеют вид (10), (11).

(10)

(11)

При подстановке (10) в уравнение математической модели (2) получим (12). Здесь и далее, для простоты изложения, индекс относящий величину к конкретной точке опущен.

(12)

где

Среднее значение квадрата невязки для узловых точек внутри локальной области (13).

(13)

Для удовлетворения условия (8) в каждой точке (x_msn,y_msn,z_msn ) неподвижной границы S где реализуются условия непротекания должно выполняться (14).

(14)

где

Среднее значение квадрата невязки для точек (x_msn,y_msn,z_msn) на границе S согласно (14) имеет вид(15).

. (15)

Для удовлетворения условия (3) в каждой точке (x_mg,y_mg,z_mg) условной границы G и для реализации условий сшивки должно выполняться (16).

, (16)

где ,

F – значение давления в сходственной точке соседней ЛО.

Среднее значение квадрата невязки для точек на границе G согласно (3) .

, (17)

где mgn – количество узловых точек, где реализуется условие (3) и сшивки.

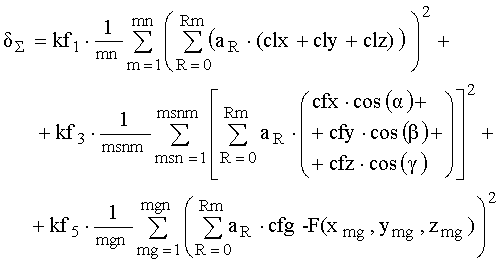

Для совместного удовлетворения решаемому уравнению, граничным условиям и условиям сшивки решений в смежных ЛО суммируются средние значения квадратов невязок (13), (15), (17) с учетом степени влияния отдельных составляющих (18).

, (18)

где kf – весовые коэффициенты влияния.

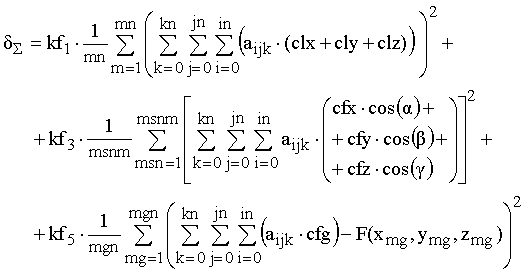

Таким образом, выражение для функционала имеет вид:

(19)

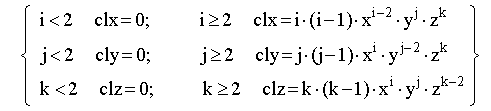

В дальнейшем для удобства изложения используется обозначение:

(20)

где R=i+(in+1)×j+(in+1) ×(jn+1) ×k , Rm= in+(in+1)×jn+(in+1) ×(jn+1) ×kn-1.

При 0 £ i £ in, 0 £ j £ jn, 0 £ k £ kn, 0 £ R £ Rm,

Следовательно, выражение (19) с учетом (20) приобретет вид (21).

(21)

Условия минимума для функционала δ_å:

, (22)

где , L=i+(in+1)×j+(in+1) ×(jn+1) ×k.

При 0 £ i £ in, 0 £ j £ jn, 0 £ k £ kn 0 £ L £ Rm.

Таким образом, создается система линейных алгебраических уравнений (СЛАУ) порядка Rm каждое из которых имеет вид:

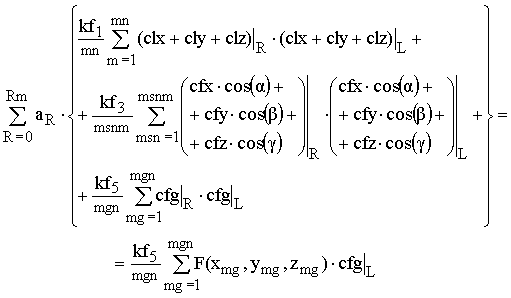

(23)

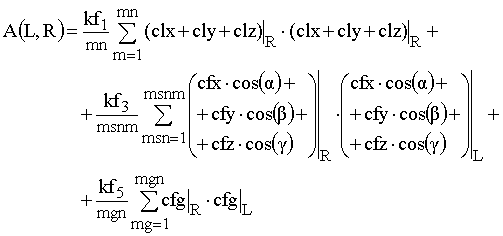

Используя обозначения R – индекс столбца матрицы и L – индекс строки матрицы получим выражение (24) для вектора правых частей B(L) и (25) для коэффициентов матрицы A(L,R) системы линейных алгебраических уравнений.

. (24)

(25)

Решение полученных систем линейных алгебраических уравнений осуществляется одним из прямых методов.

Поиск решения во всей области ведется путем итерационной сшивки решений получаемых для каждой локальной области.
