Строительство и архитектура/3. Современные технологии строительства, реконструкции и реставрации

К.т.н. Туманов А.В.

Пензенский государственный университет

архитектуры и строительства, Россия

Оценка армирования в стержневой расчетной модели

Для анализа новых стержневых моделей и оценки закономерности их изменений в зависимости от изменения исследуемых факторов построены графики зависимостей усилий в стержнях расчетной модели, показанные на рис. 1 и 2.

При увеличении вертикальных нагрузок согласно расчетным зависимостям сжимающие усилия в наклонных стержнях СМ увеличиваются. Графическая интерпретация расчетных зависимостей, показанная на рис. 1 и 2, представляет собой упрощенный вариант апроксимированных зависимостей линейными графиками. Оказалось, что при поперечной силе Q = 500 кН и N = 0,5N_u наклонные сжимающие силы S_с и растягивающие усилия Т, в армированных стенах являются максимальными, для стен армированных сетками, расположенными через 2 ряда кладки. При снижении уровня вертикальной нагрузки в два раза усилия S_с и Т также снижаются в два раза, то есть пропорционально. При снижении величины поперечной силы Q в неармированных стенах в 1,6 раза усилия S_с и Т пропорционально уменьшаются в 1,6 раза. При дальнейшем снижении поперечной силы Q в 1,9 раза в армированных стенах указанные усилия S_с и Т уменьшаются в 1,9 раза, то есть пропорционально.

Аналогична картина изменения наклонных сжимающих усилий S_с и наклонных растягивающих усилий Т в зависимости от изменения поперечной разрушающей силы. Отличием является степень изменения указанных усилий.

Для оценки характера изменения усилий в стержнях при совместном изменении поперечных и продольных сил Q и N построены упрощенные графики зависимости наклонных сжимающих S_с и растягивающих Т усилий от соотношения Q/N. Характер изменения усилий в стержнях сочетает в себе совместное влияние усилий Q и N. График зависимости показан на рис. 2.

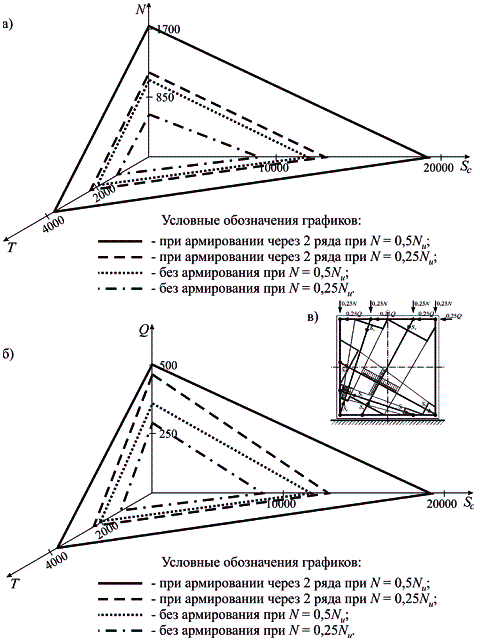

Рис. 1. Графики зависимости усилий в стержневой расчетной модели:

а) от разрушающих вертикальных сил;

б) от разрушающих горизонтальных сил;

в) схема стержневой модели

Можно сделать вывод о том, что расчетные наклонные горизонтальные усилия S_с и Т хорошо реагируют на изменение исследуемых факторов – видов армирования и величины соотношения вертикальных и горизонтальных сил.

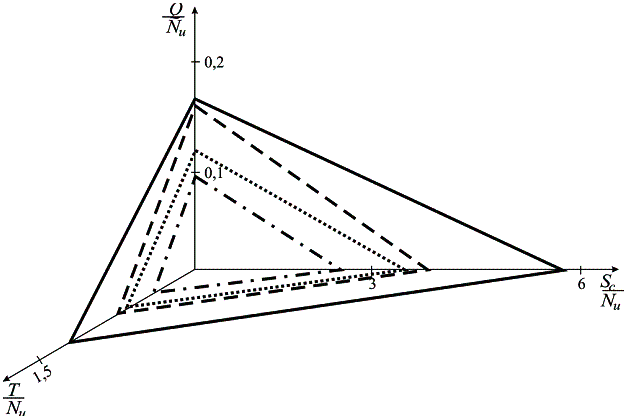

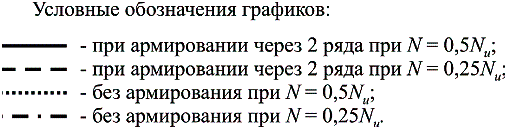

Рис. 2. График зависимости усилий в стержневой расчетной модели от

соотношения горизонтальных и вертикальных сил
