Строительство и архитектура/4.Современные строительные материалы
Д.т.н, Кравчук
В. А.
Тихоокеанский государственный университет.
Россия
СЖАТО-ИЗОГНУТЫЕ
СТЕРЖНИ,
ЖЕСТКО ЗАКРЕПЛЕННЫЕВОСНОВАНИИ,
ПРЕДВАРИТЕЛЬНО НАПРЯЖЕННЫЕ
КОМБИНИРОВАННЫМ
СПОСОБОМ
Постановка
задачи. Предварительное напряжение
сжато-изогнутых стержней комбинированным
способом заключается в равномерной вытяжке тонкой стенки двутавра с последующим
присоединением к ней поясных листов по схеме
рис.1. Согласно этой
методике моменты усилий предварительного напряжения будут создавать в
стержнях колонн прогибы, ориентированные
различным образом относительно
оси стержня и, следовательно, предварительные нормальные напряжения, вектор которых направлен сторону, противоположную
вектору соответствующих напряжений от внешней нагрузки.

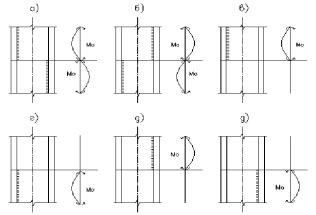

Рис.1.
Возможные варианты предварительного
напряжения стержней
Колонны на основе стержней
предварительно напряженных комбинированным
способом в рамах зданий промышленного
или административного назначения могут находиться под воздействием различных
нагрузок.
Возможный вариант нагружения
однопролетной рамы представлен рис.2.
Напряженно-деформированное
состояние внецентренно нагруженных предварительно напряженных стержней. В
основу исследования положен принцип независимости действия сил. На основании
этого принципа сложное нагружение искривленной предварительно напряженной
колонны рассмотрим как сумму нагружений прямолинейного стержня, нагруженного
внешними сжимающим усилием и моментом
, действующими на стержень одновременно (рис.3,б); прямолинейного
стержня, нагруженного ветровой нагрузкой
и сжимающим усилием
(рис.3,д);
прямолинейного стержня, находящегося под воздействием опорных моментов
и
, возникающих в нижнем жестком узле от моментов
и
, действующих одновременно с усилием (рис.3,г и 3,е)
Рис.2. Схема нагружения рамы
на основе предварительно
напряженных стержней
Как указано выше, усилия предварительного напряжения
искривляют ось стержня по синусоидальной кривой таким образом, что в средине его наблюдается перегиб оси
стержня. Это дает нам право предполагать, что в месте перегиба поворот сечения
отсутствует и, следовательно,
здесь имеет место его условно жесткое
закрепление.

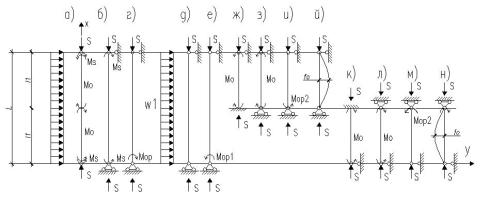

Рис.3. Расчетная схема предварительно
напряженной колонны
Исходя
из этого предположения расчленим стержень на два условно отправочных элемента,
каждый из которых нагрузим моментом
усилий предварительного напряжения по схеме рис.3ж и рис.3,к. При этом будем считать,
что отправочные элементы в условно
жестких узлах будут нагружены опорными моментами (рис.3,и и рис.3,м);
кроме этого, в каждом отправочном элементе, находящемся под воздействием
сжимающего усилия
и момента усилий
предварительного напряжения
будет появляться дополнительный
момент внешних нагрузок
выгиб отправочного элемента
от момента
(рис.3,й и рис.3,н).
Прогиб стержня с предварительным напряжением в верхней
зоне стержня будет иметь вид
(1)
Прогиб стержня, предварительное
напряжение у которого осуществляется в нижней зоне
(2)
где
текущая ордината
прямолинейного стержня;
текущая ордината отправочного элемента, отсчитываемая от
середины стержня до узлов закрепления его в основании и верхней шаровой опоре.
Особо обратим внимание на то, что
для удобства решения задачи о напряженно-деформированном
состоянии предварительно напряженного стержня (рис.3,а) выражение прогибов разделено на три блока;
первый и второй ─ прогибы, характеризующие деформированное состояние прямого стержня, нагруженного по схеме
рис.3,б…3,е; третий ─ прогибы верхнего отправочного элемента,
нагруженного по схеме рис.3,ж…3,й или
прогибы нижнего отправочного элемента, нагруженного по схеме рис.3,к…3,н.
На первом этапе исследования
напряженно-деформированного состояния стержня, предварительно напряженного
комбинированным способом изучим состояние, когда он нагружен только внешними
нагрузками, т.е., моментом и равномерно распределенной нагрузкой
имитирующей ветровое
воздействие.
Поворот поперечного сечения
прямолинейного стержня, находящегося под воздействием внешних нагрузок по схеме
рис.3,б…рис.3,д имеет вид.
(3)
Поскольку в жестом узле сопряжения
стержня с фундаментом поворот поперечного сечения отсутствует, приравняв нулю
зависимость (3) найдем аналитическое выражение опорных моментов
(4)
где коэффициенты при
моментах
В том случае, когда параметр что означает
практическое отсутствие сжимающей нагрузки
,
.
Значения
коэффициентов , зависящие от
параметра
, представлены в табл.1 и
табл.2.
Таблица 1
Коэффициент
u |
0,1 |
0,2 |
0,3 |
0,4 |
0,5 |
0,6 |
0,7 |
0,9 |
A |
-1,5 |
-1,5 |
-1,5 |
-1,51 |
-1,52 |
-1,54 |
-1,55 |
-1,59 |
Продолжение таблицы 1
u |
1,0 |
1,1 |
1,2 |
1,3 |
1,4 |
1,5 |
A |
-1,63 |
-1,66 |
-1,7 |
-1,76 |
-1,83 |
-20, |
Таблица
2
Коэффициент
u |
0,1 |
0,2 |
0,3 |
0,4 |
0,5 |
0,6 |
0,7 |
0,8 |
A01 |
1,004 |
0,994 |
1,013 |
1,022 |
0,947 |
1,05 |
1,072 |
1,096 |
Продолжение таблицы 2
u |
0,9 |
1,0 |
1,1 |
1,2 |
1,3 |
1,4 |
1,5 |
A01 |
1,128 |
1,164 |
1,22 |
1,264 |
1,328 |
1,394 |
1,527 |
Знаки перед коэффициентами следует рассматривать
как показатель того, что опорные моменты направлены в сторону,
противоположную моментам, вызвавших их.
Момент внешних нагрузок в прямолинейном стержне характеризуется
второй производной от выражения прогибов
(5)
Следующим этапом исслдования
является изучение влияния предварительного напряжения на параметры несущей
способности стержня.
Схема воздействия момента усилий предварительного напряжения и сжимающего усилия
на верхний
отправочный элемент стержня представлена рис.3,ж…3,к. Согласно указанных схем
предварительное напряжение будет создавать в стержне напряжения, противоположные
соответствующим напряжениям, вызванным внешними нагрузками.
Расчетная схема верхнего элемента
представляет собой стержень условно жестко закрепленный в месте перегиба оси
колонны и шарнирным закреплением в верхнем и нижнем узлах.
Уравнении прогиба соответствующего
участка представлено в выражении (2).
При решении задачи об опорном моменте в условно жестком
узле
следует учесть,
что выгиб предварительно напряженного
верхнего участка стержня
не оказывает влияние
на формирование опорного момента и, следовательно, указанный момент должен быть определен на основании выражения прогибов участка стержня по
зависимости
(6)
Поскольку
сжимающее усилие а Эйлерова
критическая сила
, то
Примем во внимание и
то, что выгиб стержня
С
учетом изложенного поворот сечений стержня
(7)
На
основании последней зависимости опорный момент
(8)
Здесь
момент усилий предварительного напряжения
где растягивающее усилие
стенки двутавра;
расчетное сопротивление материала стенки;
высота двутавра;
коэффициент асимметрии двутавра (К=1,0).
Значения коэффициента приведены в табл.3.
Таблица
3
Коэффициент
u |
0,1 |
0,2 |
0,3 |
0,4 |
0,5 |
0,6 |
0,7 |
0,8 |
A02 |
-0,0095 |
-0,004 |
-0,087 |
-0,154 |
-0,248 |
-0,362 |
-0,500 |
-0,673 |
u |
0,9 |
1,0 |
1,1 |
1,2 |
1,3 |
1,4 |
1,5 |
A02 |
-0,878 |
-1,120 |
-1,400 |
-1,750 |
-2,168 |
-2,755 |
-3.370 |
Продолжение таблицы 3
Приступая
к формированию выражения момента в верхнем участке стержня заметим, что момент
усилий предварительного напряжения теперь должен быть учтен.
(9)
Для нижнего отправочного элемента предварительно напряженного стержня зависимости
(7) и (9) также справедливы, но с
обратным знаком.
Окончательные выражения моментов
получим алгебраическим сложением выражения
(5), характеризующего момент внешних нагрузок прямолинейного стержня с
выражениями (9) ─ моментом усилий предварительного напряжения.
С целью наглядного представления о влиянии предварительного напряжения
на распределении моментов по длине стержня рассмотрим стальной симметричный двутавр
площадью сечения см2, площадью стенки
см2, момент инерции которого
см4, Усилие, растягивающее стенку на стадии предварительного
напряжения стержня
кН. Момент усилий предварительного напряжения
(
см─расстояние от центра тяжести стенки до центра
тяжести тавра, образованного из стенки
и анкерного поясного листа, служащего «верхним» поясом двутавра). Сжимающее
усилие принимаем равным
. Коэффициент
, соответствующий принятому сжимающему усилию
находится из
зависимости
Момент внешних нагрузок
эксцентриситет сжимающего усилия, принят равным половине
высоты сечения стенки двутавра,
см);
опорныемоменты─
;
Коэффициенты
следует принимать по
табл.1,2 и 3.
Момент ветровой нагрузки
Суммарные моменты в характерных
сечениях стержня показаны на рис.4.
Анализ
графиков рис.4 позволяет сделать выводы:
1. Предварительные напряжения снижают
максимальный момент внешних нагрузок на 15,5
%.
2. Предварительное напряжение практически
кардинально меняет вектор моментов; моменты распределяются по высоте стержня
таким образом, что верхняя часть находится преимущественно под воздействием
сжимающих, а нижняя ─
растягивающих напряжений.
3.
Предварительное напряжение приводит к
уравновешиванию моментов, что позволяет практически полностью
использовать прочностные характеристики материала стержня. Судя по эпюре
моментов в нижней области прочностные характеристики материала стержня будут
использоваться на 72,0 %, в верхней
области ─ на 39,0 %, или в среднем по всему стержню ─ на 55 %. В аналогичном
стержне, но без усилий предварительного напряжения прочность стали будет
использована всего на 25,3 % (см. область 1, рис.4).

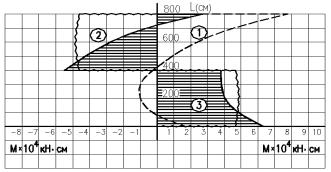

Рис.4.
Распределение моментов внешних нагрузок
и усилий предварительного напряжения
двутавровом
стальном стержне
длиной 7800 мм. 1─ область
моментов внешних нагрузок;
2─ область моментов
усилий предварительного напряжения стержня;
3─ суммарная
эпюра моментов
График прогибов стального стержня,
предварительно напряженного комбинированным способом с геометрическими
параметрами и размерами принятыми выше, приведен на рис.5. Поскольку вектор
графика прогибов, вызванных усилиями
только внешней нагрузки (кривая 1) направлен в сторону, противоположную
соответствующему вектору прогибов от усилий предварительного напряжения (кривая
2), то график суммарного прогиба
(кривая 3) свидетельствует о том, что результирующие прогибы предварительно
напряженного стержня будут меньше прогибов обычного стержня, с равными
геометрическими параметрами и размерами. Последний вывод может быть основанием
для утверждения о том, что изгибная жесткость предварительно напряженного
стержня выше соответствующей жесткости обычного стержня.
Следует обратить внимание на то, что
численные значения прогибов получены для частного случая. Увеличение внешних
нагрузок при детерминированном значении усилий предварительного напряжения
будет снижать эффект влияния предварительного напряжения на деформированное
состояния стержней, но неизменным останется факт снижения результирующих
прогибов исследуемых стержней.

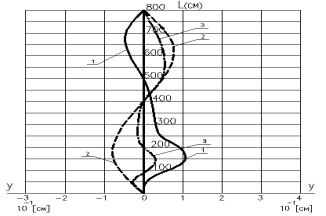

Рис.5. Прогибы предварительно напряженного стержня.
1 ─ прогиб, вызванный внешней
нагрузкой;
2 ─ то
же, от усилий предварительного напряжения;
3 ─ суммарный прогиб стержня
Поперечные усилия , возникающие в стержне от воздействия внешних нагрузок и
усилий предварительного напряжения в верхней части стержня определяются дифференцированием
трижды уравнения прогибов стержня.
(10)
Та же самая поперечная сила в нижней части
стержня будет определена при условии, что перед последними тремя членами уравнения (10) знаки будут заменены на противоположные.
Заметим, что формула (10) при
отсутствии сжимающего усилия , что характеризуется стремлением параметра
к нулю, полностью соответствуют значениям,
известным из курса «Сопротивление материалов».
В том случае, когда
поперечная нагрузка
меняет свои значения.
Влияние предварительного напряжения на
величину поперечной нагрузки следует оценивать по двум последним членам
выражения (10). В численном выражении это влияние зависит от величины
сжимающего усилия . Чем больше параметр
, тем больше
и тем существенней
исследуемое влияние. При часто встречающихся
в процессе эксплуатации однопролетных бескрановых зданий
рамного типа нагрузках
, параметр
. Сумма двух
последних членов зависимости (10)
Внешняя
нагрузка ─ момент и ветровое воздействие
при тех же значениях
параметра
создают поперечную нагрузку
. В верхнем шарнирном узле предварительное напряжение снижает
нагрузку
примерно на 3 %, а в
нижнем, жестком узле ─ на 5,3 %.
Заключение. Предварительные напряжения стальных стержней комбинированным
способом позволяют снизить уровень моментов внешних нагрузок на 15 %, сгладить пиковые значения моментов, снизить
нормальные напряжения и более рационально использовать прочностные
характеристики материала стержней.
Результирующие прогибы предварительно напряженных стержней снижаются более 40 %, что ведет к повышению изгибной жесткости исследуемых конструкций.
Снижение нормальных напряжений неизбежно
сопровождается снижением массы конструкций и повышением их экономических показателей.
Повышение изгибной жесткости предварительно
напряженных стержней позволяет рекомендовать их для колонн, находящихся преимущественно под воздействием
изгибных напряжений, т.е. в колоннах
каркасов зданий промышленного назначения жестко закрепленных
в фундаменте.
