Васильева О.В.
Национальный Исследовательский Томский политехнический
университет, Россия
Разработка математической модели
магнитоплазменного ускорителя, используя электротехническую схему замещения и
формализм Лагранжа
На рисунке 1 представлена упрощенная
модель коаксиального магнитоплазменного ускорителя (КМПУ). Сгусток
представляется как недеформируемая проводящая перемычка, ускоряемая силами
магнитного давления собственных токов, протекающих в ускорителе через
перемычку. Описывается метод сведения сложных процессов, происходящих в
плазменном ускорителе, к представленной электротехнической схеме замещения.
Таким образом, исследование процессов, происходящих в КМПУ, сводятся к
исследованию переходных процессов в электротехнической схеме замещения.

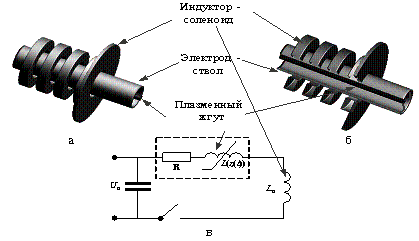

Рис. 1. Упрощенная модель КМПУ: а) модель
проводящей части плазменного ускорителя; б) сечение плазменного ускорителя; в)
электротехническая схема замещения КМПУ
Для нахождения индуктивности катушки воспользовались
известным энергетическим определением:
, где
- ток в катушке,
- энергия магнитного поля [1].
В свою очередь, энергию магнитного поля
определили: , где
- векторный потенциал
поля,
- вектор плотности тока,
- объем, занятый токами.
Основное расчетное уравнение: .
Для получения индуктивности катушки
последняя формула свелась к выражению:
, (1)
где - площадь сечения;
- внутренний радиус;
- высота обмотки;
- ширина обмотки;
- нижний предел интегрирования по оси
;
- функция
распределения векторного потенциала;
- радиус элементарной кольцевой трубки тока;
- переменная интегрирования вдоль оси
;
- сечение элементарной кольцевой трубки тока.
При наличии четырех колец в индукторе в
соответствии с рис. 2 и формулой (1) индуктивность индуктора равна: .

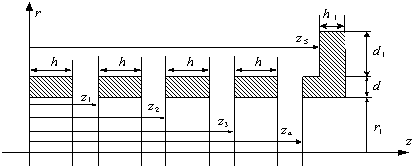

Рис. 2. Сечение индуктора
Индуктивность
коаксиальной системы жгут-электрод записана в виде
линейной функции координаты распространения:
.
Постоянный коэффициент
при координате
называется погонной
индуктивностью (индуктивность единицы длины). После подстановки необходимых
величин получена величина погонной индуктивности:
.
Расчет поля векторного потенциала проведен
на основе метода конечных элементов [2]. Результаты расчетов приведены ниже
(рис. 3).
а б
Рис. 3. Расчет поля векторного потенциала : а) пространственное распределение векторного потенциала
индуктора; б) линии
равного векторного потенциала
Пользуясь электротехнической
схемой замещения ускорителя, и используя формализм Лагранжа, получено уравнение
для электромеханической системы.
Система нелинейных
дифференциальных уравнений второго порядка нами решена численно методом
Рунге-Кутта с фиксированным шагом, для повышения точности расчета она
предварительно была сведена к системе дифференциальных уравнений первого
порядка:
в векторной форме
,
здесь – вектор состояния содержит следующие компоненты:
– координату,
– скорость,
– ток,
– напряжение на конденсаторе;
– масса,
– индуктивность,
– сопротивление плазмы,
– расширенная матрица.

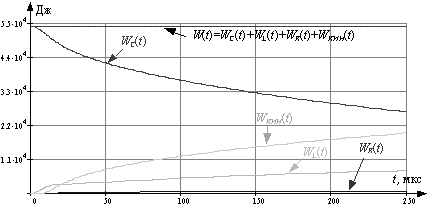

В качестве правильности работы
алгоритма расчета проведена проверка баланса энергии рассматриваемой системы
(рис. 4).
Огромное
магнитное давление приводит к скоростям
порядка
. При электродинамическом ускорении часть энергии
трансформируется в кинетическую энергию:
.
Наличие
реактивных элементов обуславливает
взаимное преобразование электрической энергии в магнитную энергию и наоборот:
.
В
результате такого преобразования энергия рассеивается на преодолении сил трения
и сопротивления, возбуждения ударных волн и т.д. Даже при незначительных
омических сопротивлениях плазмы порядка: за счет больших токов
в тепло преобразуется энергия:
.
Теперь
можно записать баланс энергии в виде растрат электростатической энергии
заряженного конденсатора:
(2)

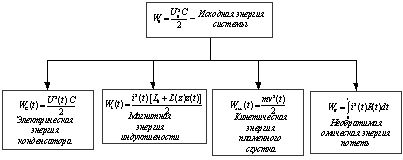

Рис. 4. Схема распределения энергии в плазменном
ускорителе без учета эрозии
Представлен промежуточный этап
разработанной математической модели КМПУ.
ЛИТЕРАТУРА
1. Морозов
А.И. Введение в плазмодинамику. – М.: Физматлит, 2008. – 613 с.
2.
Колесников П.М. Электродинамическое ускорение плазмы. – М.: Атомиздат, 1971. –
388 с.
